Manfrotto 521PFi - Manuál diaľkového ovládania zaostrenia

OBSAH BALENIA

Skontrolujte, či ste dostali nasledujúce položky:

• Tento manuál
• Základné diaľkové ovládanie videokamery

PREHĽAD ZARIADENIA

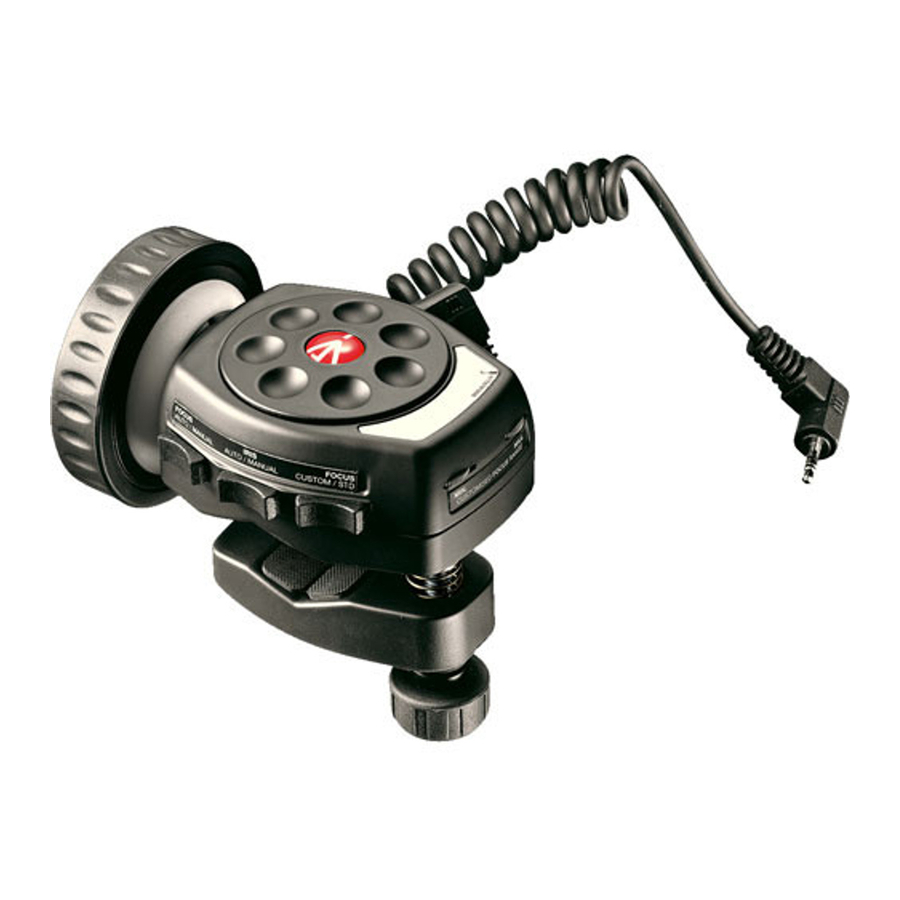

Ovládač zaostrenia/clony je navrhnutý na ovládanie kamier Panasonic DVX-100B a HVX-200.

1. Gombík manuálnej clony
2. Prepínač smeru zaostrenia
3. Ø 3.5mm jack
4. Prepínač smeru clony
5. Značka pamäte polohy
6. Gombík vzdialeného limitu zaostrenia
7. Gombík blízkeho limitu zaostrenia
8. Prepínač zaostrenia custom/std
9. Prepínač clony A/M
10. Prepínač zaostrenia A/M
11. Značka pamäte polohy
12. Koliesko zaostrenia

Vlastnosti

Variabilné plynulé ovládanie zaostrenia

• Variabilné plynulé ovládanie clony
• Prispôsobený rozsah zaostrenia: gombík vzdialeného limitu (MAX)
• Prispôsobený rozsah zaostrenia: gombík blízkeho limitu (MIN)
• Zaostrenie custom/std
• Prepínač smeru zaostrenia
• Prepínač smeru clony
• Zaostrenie auto/manuál
• Clona auto/manuál
• Rozsah svorky: štvorcová alebo obdĺžniková trubica s plochými povrchmi: výška 5mm-30mm
• Rozsah svorky: okrúhla trubica/rúrka/tyč: priemer 35mm

RÝCHLY NÁVOD

Pripojenie s podporou (štvorcová, obdĺžniková, okrúhla trubica/rúrka/tyč)

Rozsah svorky: štvorcová alebo obdĺžniková trubica s plochými povrchmi: výška 5mm-30mm
Rozsah svorky: okrúhla trubica/rúrka/tyč: priemer 35mm

PRIPOJENIE KU KAMERE

1. Vypnite kameru
2. Uistite sa, že ovládač pripájate iba ku kamere Panasonic DVX-100B alebo HVX-200
3. Pripojte kábel ovládača ku konektoru zaostrenia/clony - 4-pólový 3.5mm jack
4. Zapnite kameru – teraz môžete začať používať ovládač

PREVÁDZKA

Práca s režimom zaostrenia bez limitov

Presuňte "Focus custom/std" do polohy STD - vľavo.

Otáčaním kolieska zaostrenia v smere hodinových ručičiek (alebo proti smeru hodinových ručičiek, v závislosti od prepínača smeru zaostrenia) zmeníte zaostrenie na kamere z blízka do diaľky. Zaostrenie sa zmení v celom rozsahu dostupnom na kamere.

Poznámka: minimálna hodnota zaostrenia môže byť obmedzená zoom objektívmi.
Hodnotu "0" je možné získať iba vtedy, keď zoom kamery nie je maximálne široký.

Práca s režimom zaostrenia s limitmi

Presuňte "Focus custom/std" do polohy CUSTOM - vpravo.

Nastavenie blízkeho a vzdialeného limitu zaostrenia:

• Presuňte koliesko zaostrenia do minimálnej blízkej polohy zaostrenia
• Pomocou gombíka blízkeho limitu zaostrenia nastavte zaostrenie na kamere pre blízky objekt
• Presuňte koliesko zaostrenia do maximálnej vzdialenej polohy zaostrenia
• Pomocou gombíka vzdialeného limitu zaostrenia nastavte zaostrenie na kamere pre vzdialený objekt

Otáčaním kolieska zaostrenia v smere hodinových ručičiek (alebo proti smeru hodinových ručičiek, v závislosti od prepínača smeru zaostrenia) zmeníte zaostrenie na kamere z blízka do diaľky. Zaostrenie sa zmení v rámci nastavených limitov.

Poznámka: V režime s limitmi zaostrenia nemusí byť vždy možné (závisí od typu kamery) zaostriť v celom dostupnom rozsahu zaostrenia na kamere. Ak je zaostrenie vzdialených/blízkych objektov mimo týchto limitov, použite režim zaostrenia bez limitov.

Prispôsobenie smeru zaostrenia

Ak chcete zmeniť smer zaostrenia, presuňte prepínač smeru zaostrenia, ktorý sa nachádza v ľavej hornej časti tela ovládača, do opačnej polohy.

Režim variabilnej clony

Otáčaním gombíka manuálnej clony v smere hodinových ručičiek (alebo proti smeru hodinových ručičiek, v závislosti od prepínača smeru clony) zmeníte clonu z otvorenej na zatvorenú.

Prispôsobenie smeru clony

Ak chcete zmeniť smer clony, presuňte prepínač smeru clony, ktorý sa nachádza v pravej hornej časti tela ovládača, do opačnej polohy.

Režim zaostrenia custom/std

Ak chcete zmeniť režim zaostrenia zo štandardného (std) na custom, presuňte prepínač custom/std doľava.

Ak chcete zmeniť režim zaostrenia z custom na std, presuňte prepínač custom/std doprava.

Režim clony auto/Manual

Ak chcete zmeniť režim clony z manuálneho na automatický, presuňte prepínač clony A/M doľava.
Ak chcete zmeniť režim clony z automatického na manuálny, presuňte prepínač clony A/M doprava.

BEZPEČNOSTNÉ OPATRENIA

Odolnosť voči vode

Venovali sme veľkú pozornosť tomu, aby bol ovládač čo najviac odolný voči vode, pri zachovaní jeho primeranej ceny.
Nemôžeme však zaručiť 100% odolnosť voči vode za všetkých okolností a mali by ste sa vyhnúť používaniu ovládača v náročných podmienkach prostredia, ako je dážď a úroveň vlhkosti nad 95%.

Vysoká teplota

Vyhnite sa teplotám presahujúcim +70°C – najmä nenechávajte ovládač vystavený priamemu kontaktu so silným slnečným žiarením, napr. v aute zaparkovanom na slnečnom mieste.

PREVÁDZKOVÉ ŠPECIFIKÁCIE

Rozsah prevádzkovej teploty -10°C - +60°C
Rozsah skladovacej teploty -30°C - +80°C
Vlhkosť rel. (bez kondenzácie) max. 95%

ODMIETNUTIE ZODPOVEDNOSTI

Informácie obsiahnuté v tomto dokumente sa môžu zmeniť bez predchádzajúceho upozornenia.
Manfrotto neposkytuje žiadnu záruku a nenesie zodpovednosť za žiadne chyby v informáciách obsiahnutých v tomto dokumente.
