Manfrotto 521PFi - Fókusz Távirányító Kézikönyv

CSOMAG TARTALMA

Ellenőrizze, hogy a következő elemeket kapta-e meg:

• Ez a kézikönyv
• Alap Videokamera Távirányító

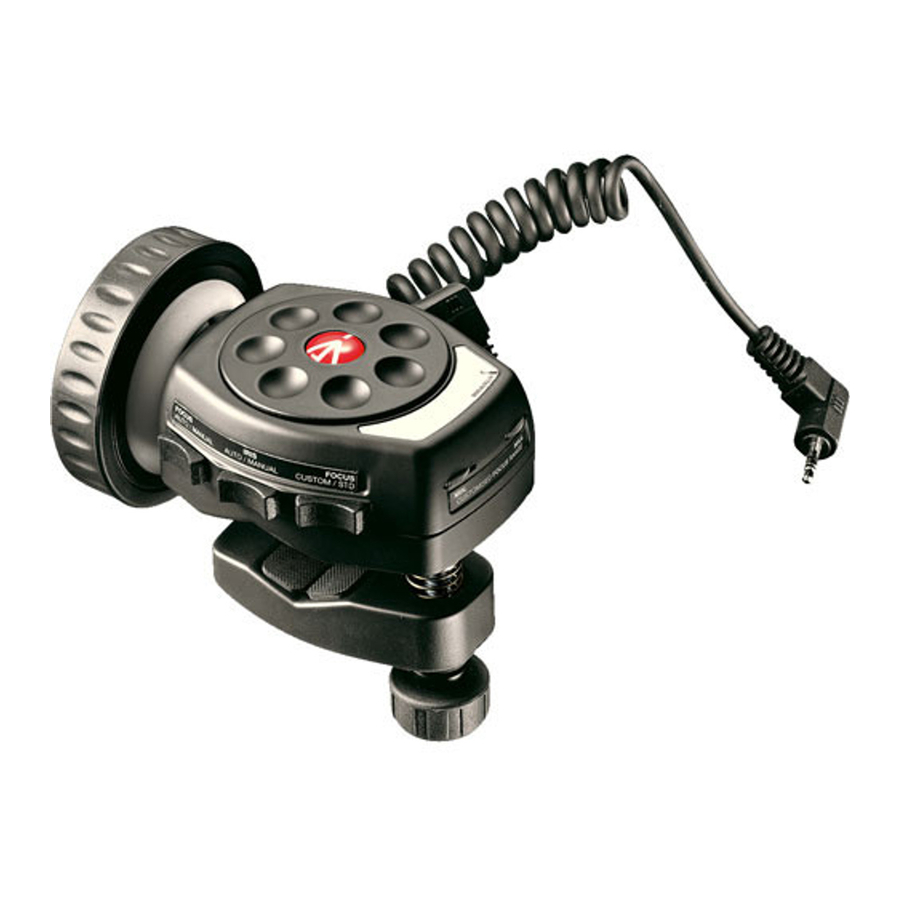

ESZKÖZ ÁTTEKINTÉS

A fókusz/írisz vezérlő a Panasonic DVX-100B és HVX-200 kamerák működésének vezérlésére szolgál.

1. Manuális Írisz gomb
2. Fókusz irányváltó
3. Ø 3.5mm jack
4. Írisz irányváltó
5. Pozíció memória jel
6. Fókusz távoli határ gomb
7. Fókusz közeli határ gomb
8. Fókusz custom/std váltó
9. Írisz A/M váltó
10. Fókusz A/M váltó
11. Pozíció memória jel
12. Fókusz kerék

Jellemzők

Változtatható fokozatmentes fókuszvezérlés

• Változtatható fokozatmentes íriszvezérlés
• Testreszabott fókusz tartomány: távoli határ gomb (MAX)
• Testreszabott fókusz tartomány: közeli határ gomb (MIN)
• Fókusz custom/std
• Fókusz irányváltó
• Írisz irányváltó
• Fókusz auto/manuális
• Írisz auto/manuális
• Rögzítési tartomány: négyzet vagy téglalap alakú cső vagy lapos felületek: 5mm-30mm magasság
• Rögzítési tartomány: kerek cső/csővezeték/rúd: 35mm átmérő

GYORS ÜZEMBE HELYEZÉSI ÚTMUTATÓ

Csatlakoztatás tartóval (négyzet, téglalap, kerek cső/csővezeték/rúd)

Rögzítési tartomány: négyzet vagy téglalap alakú cső vagy lapos felületek: 5mm-30mm magasság
Rögzítési tartomány: kerek cső/csővezeték/rúd: 35mm átmérő

CSATLAKOZÁS A KAMERÁHOZ

1. Kapcsolja ki a kamerát
2. Győződjön meg róla, hogy a vezérlőt csak Panasonic DVX-100B vagy HVX-200 kamerához csatlakoztatja
3. Csatlakoztassa a vezérlő kábelt a Fókusz/Írisz csatlakozóhoz - 4 pólusú 3.5mm jack
4. Kapcsolja be a kamerát – most már elkezdheti használni a vezérlőt

MŰKÖDÉS

Működés fókusz módban korlátozások nélkül

Állítsa a "Focus custom/std" (Fókusz egyéni/szabványos) kapcsolót STD pozícióba - balra.

Forgassa a fókusz kereket az óramutató járásával megegyező irányba (vagy azzal ellentétesen, a fókusz irányváltótól függően), hogy megváltoztassa a fókuszt a kamerán közelről távolra. A fókusz a kamera teljes rendelkezésre álló tartományán belül változik.

Megjegyzés: a minimális fókuszértéket a zoom objektívek korlátozhatják.
A "0" érték csak akkor érhető el, ha a kamera zoomja nem maximálisan széles.

Működés fókusz módban korlátozásokkal

Állítsa a "Focus custom/std" (Fókusz egyéni/szabványos) kapcsolót CUSTOM pozícióba - jobbra.

Állítsa be a fókusz közeli és távoli határait:

• Mozgassa a fókusz kereket a minimális fókusz közeli pozícióba
• A fókusz közeli határ gomb segítségével állítsa be a fókuszt a kamerán a közeli objektumhoz
• Mozgassa a fókusz kereket a maximális fókusz távoli pozícióba
• A fókusz távoli határ gomb segítségével állítsa be a fókuszt a kamerán a távoli objektumhoz

Forgassa a fókusz kereket az óramutató járásával megegyező irányba (vagy azzal ellentétesen, a fókusz irányváltótól függően), hogy megváltoztassa a fókuszt a kamerán közelről távolra. A fókusz a beállított határokon belül változik.

Megjegyzés: Fókusz korlátozásokkal rendelkező módban nem mindig lehetséges (a kamera típusától függően), hogy a kamera teljes rendelkezésre álló fókusz tartományán keresztül fókuszáljon. Ha a távoli/közeli objektumok fókuszálása meghaladja ezeket a határokat, használja a fókusz módot korlátozások nélkül.

A fókusz irányának testreszabása

A fókusz irányának megváltoztatásához mozgassa a fókusz irányváltót, amely a vezérlő testének bal felső oldalán található, az ellenkező pozícióba.

Változtatható Írisz mód

Forgassa a manuális Írisz gombot az óramutató járásával megegyező irányba (vagy azzal ellentétesen, az írisz irányváltótól függően), hogy megváltoztassa az íriszt nyitottól zártig.

Az Írisz irányának testreszabása

Az Írisz irányának megváltoztatásához mozgassa az Írisz irányváltót, amely a vezérlő testének jobb felső oldalán található, az ellenkező pozícióba.

Fókusz custom/std mód

A fókusz mód megváltoztatásához szabványosról (std) egyénire, mozgassa a custom/std (egyéni/szabványos) kapcsolót balra.

A fókusz mód megváltoztatásához egyéniről szabványosra, mozgassa a custom/std (egyéni/szabványos) kapcsolót jobbra.

Írisz auto/Manual mód

Az írisz mód megváltoztatásához manuálisról automatikusra, mozgassa az írisz A/M (auto/manuális) kapcsolót balra.
Az írisz mód megváltoztatásához automatikusról manuálisra, mozgassa az írisz A/M (auto/manuális) kapcsolót jobbra.

ÓVINTÉZKEDÉSEK

Vízállóság

Nagy figyelmet fordítottunk arra, hogy a vezérlő a lehető legnagyobb mértékben vízálló legyen, miközben megőrzi ésszerű árát.
Azonban nem tudunk 100%-os vízállóságot garantálni minden körülmények között, és kerülnie kell a vezérlő használatát erős környezeti feltételek között, mint például eső és 95% feletti páratartalom.

Magas hőmérséklet

Kerülje a +70°C-ot meghaladó hőmérsékleteket – különösen ne hagyja a vezérlőt közvetlen érintkezésben erős napsugárzással, pl. a napos helyen parkoló autóban.

MŰKÖDÉSI SPECIFIKÁCIÓK

Működési hőmérséklet tartomány -10°C - +60°C
Tárolási hőmérséklet tartomány -30°C - +80°C
Páratartalom rel. (nem kondenzálódó) max. 95%

NYILATKOZAT

A jelen dokumentumban található információk előzetes értesítés nélkül változhatnak.
A Manfrotto nem vállal garanciát és nem felelős a jelen dokumentumban található információkban előforduló hibákért.
