Manfrotto 405 - Kamera tartozék kézikönyv

BEVEZETÉS

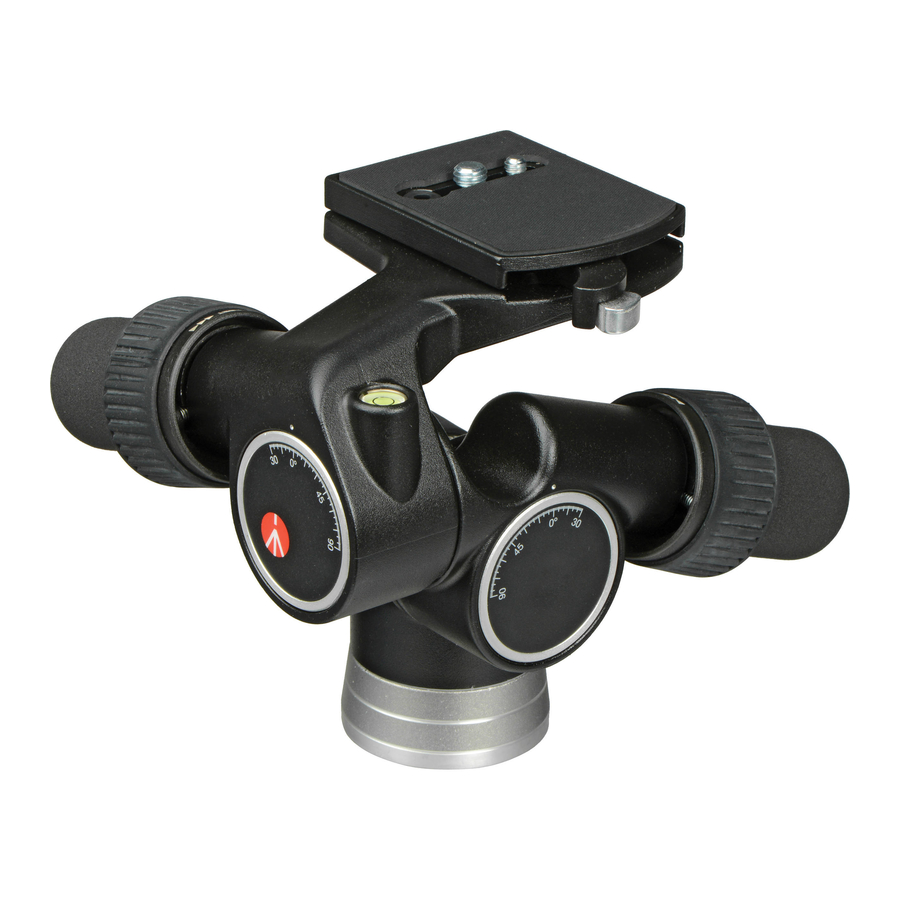

A fej precíz fogaskerekes mozgást kínál három irányban, és 35 mm-es SLR, közép- és nagyformátumú kamerákhoz tervezték.

FŐBB JELLEMZŐK

• A fogaskerekes mozgás ideiglenes kikapcsolásának lehetősége a kamera gyors beállításához a kívánt általános pozícióba, majd a fogaskerekes mozgások bekapcsolása a végső beállításhoz
• Gyorskioldó lemez másodlagos biztonsággal
• 1/4" és 3/8" kamera csavarok
• 3 vízmérték

BEÁLLÍTÁS

A FEJ ÖSSZESZERELÉSE A HÁROMLÁBON

Szerelje össze a fejet a háromlábra a 3/8"-os belső menettel "G".

A Manfrotto háromlábak felső lemeze három rögzítőcsavarral "V" van felszerelve, amelyek a fej alapjához szorulnak, hogy hatékony és biztonságos rögzítést biztosítsanak.

GYORSKIOLDÓ ELTÁVOLÍTÁSA

LEMEZ A FEJBŐL

Az "N" kar biztonsági gombbal "O" van ellátva, hogy megakadályozza a kamera lemez "I" véletlen kioldását.

A kamera lemez "I" kioldásához:

• húzza a rögzítő kart "N" a nyíl által jelzett irányba (2. ábra), amíg az tovább nem megy
• tartsa a kart "N" a fenti helyzetben, és egyidejűleg nyomja meg az "O" gombot (3. ábra)
• ez lehetővé teszi a kar "N" további elforgatását, így kioldva a kamera lemezt "I"

LEMEZ KAMERA CSAVAR

A gyorskioldó lemez "I" 1/4"-os "L" és 3/8"-os "H" kamera csavarokkal van ellátva.

A nem használt csavar eltávolításához:

• távolítsa el a gumi sapkát "M" úgy, hogy óvatosan kinyomja egy ujjal
• távolítsa el az "L" vagy "H" csavart
• helyezze vissza a gumi sapkát, hogy megakadályozza a csavar elvesztését

A fejen 1/4" és 3/8" lyukak vannak a nem használt csavar tárolására.

ÖSSZESZERELÉS

KAMERA A LEMEZEN

Rögzítse a kamerát a lemezre "I" a kamera csavar "H" vagy "L" becsavarásával a kamerák menetes lyukába ERŐSZAK NÉLKÜL.

A "H" vagy "L" csavar a "R" rés mentén csúszik, lehetővé téve a kamera lencséjének a lemezhez "I" való igazítását, és ezáltal a legjobb egyensúlyi helyzet kiválasztását.

Megjegyzés: A "H" és "L" csavarok feje horonnyal rendelkezik, amely lehetővé teszi a pénzérmével történő meghúzást.

Megjegyzés: A lemez "I" (1. ábra) 1/4"-os "S" és 3/8"-os "T" menetes csatlakozással is rendelkezik.

A KAMERA FELSZERELÉSE A FEJRE

Helyezze be a kamera lemezt "I" (5. ábra) a fecskefarkú oldalakba "U" a fej tetején, majd nyomja lefelé a lemezt "I", amíg a rögzítő kar "N" kattan és bezárul.

Győződjön meg arról, hogy a lemez "I" (6. ábra) teljesen rögzítve van úgy, hogy a kart "N" teljesen a bal oldalra tolja, és ellenőrizze, hogy a kamera biztonságosan van-e rögzítve.

A KAMERA ELTÁVOLÍTÁSA A FEJRŐL

Amikor a kamerát el kell távolítani a fejről, tartsa biztonságosan a kamerát az egyik kezében, miközben a másik kezével működteti a rögzítő kart "N" és a biztonsági kart "O".

HASZNÁLAT

FINOMHANGOLÁS

Használja a következő vezérlőgombokat (1. ábra)

"A" = Pan (pásztázás)

"B" = Tilt (döntés)

"C" = Levelling (szintezés)

A finomhangolás egyszerűen a vezérlőgombok elforgatásával történik (8., 9. és 10. ábra)

A fogaskerekes mechanizmus kialakítása lehetővé teszi a kamera pozícionálását anélkül, hogy rögzíteni kellene, amint a kívánt szögek elérésre kerültek.

GYORS BEÁLLÍTÁS

Használja a következő vezérlőgyűrűket (1. ábra)

"D" = Pan (pásztázás)

"E" = Tilt (döntés)

"F" = Levelling (szintezés)

A gyors beállítás a vezérlőkerekek ("D", "E", "F") 90°-os elforgatásával végezhető el a nyilak követésével (11. ábra).

Miközben a vezérlőkereket nyitva tartja, a kamera a másik kézzel gyorsan a kívánt pozícióba helyezhető. Engedje el a vezérlőgyűrűt a fej pozícióban rögzítéséhez. A fej 3 vízmértékkel van ellátva: "P" a pásztázáshoz (8. ábra), "X" a függőleges portré formátumhoz (9. ábra) és "Z" a vízszintes pozícióhoz (10. ábra).
