UVOD

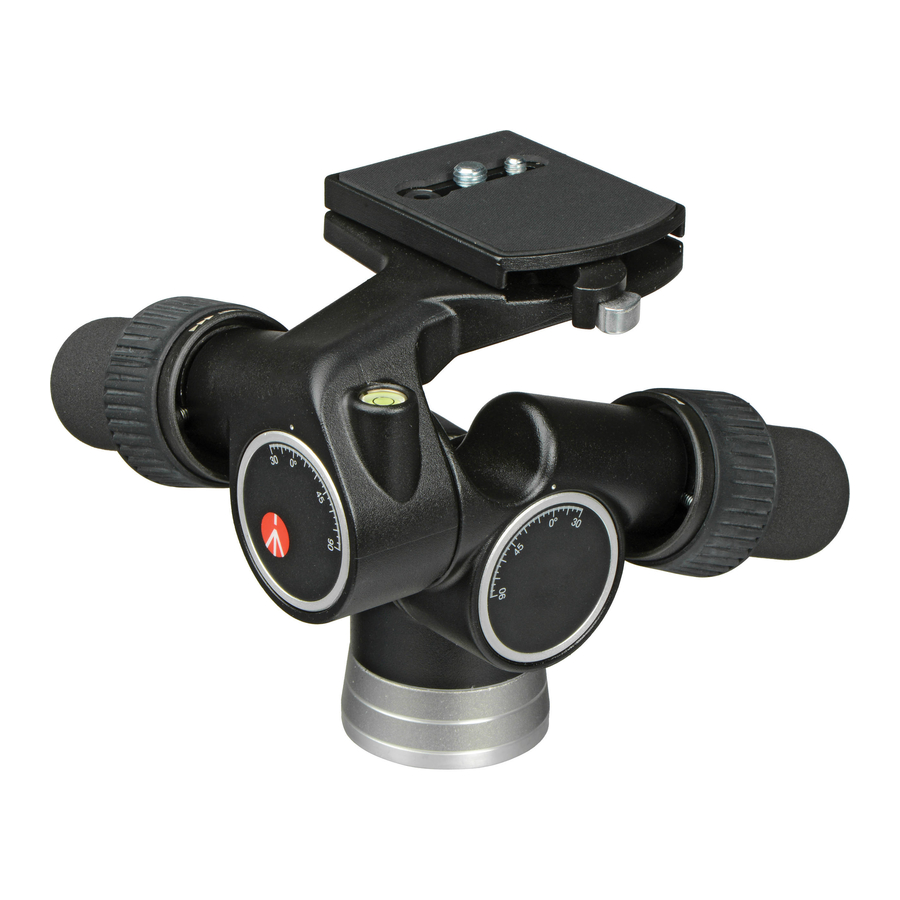

Glava omogoča natančno gibanje s pomočjo zobnikov v treh smereh in je zasnovana za 35mm SLR, srednje in velik format kamere.

KLJUČNE LASTNOSTI

• Možnost začasne izključitve gibanja zobnikov za hitro nastavitev kamere v splošni zahtevani položaj in nato vključitev gibanja zobnikov za končno nastavitev
• Hitro sprostljiva ploščica s sekundarno varnostjo
• 1/4" in 3/8" vijaki za kamero
• 3 libele

NASTAVITEV

NAMESTITEV GLAVE NA STATIV

Namestite glavo na stativ z uporabo 3/8" notranjega navoja "G".

Zgornja plošča na stativih Manfrotto je opremljena s tremi nastavitvenimi vijaki "V", ki se pritrdijo ob podnožje glave, da zagotovijo učinkovito in varno zaklepanje.

ODSTRANITEV HITRO SPROSTLJIVE

PLOŠČICE IZ GLAVE

Ročica "N" je opremljena z varnostnim gumbom "O", ki preprečuje nenamerno sprostitev plošče kamere "I".

Za sprostitev plošče kamere "I":

• povlecite zaklepno ročico "N" v smeri, ki jo kaže puščica (slika 2), dokler ne gre več
• držite ročico "N" v zgornjem položaju in hkrati pritisnite gumb "O" (slika 3)
• to omogoča, da se ročica "N" zavrti še dlje in tako sprosti ploščo kamere "I"

VIJAK ZA KAMERO NA PLOŠČICI

Hitro sprostljiva ploščica "I" je opremljena z 1/4" "L" in 3/8" "H" vijaki za kamero.

Za odstranitev neuporabljenega vijaka:

• odstranite gumijasti pokrovček "M" tako, da ga previdno iztisnete s prstom
• odstranite vijak "L" ali "H"
• namestite gumijasti pokrovček, da preprečite izgubo vijaka

Glava ima 1/4" in 3/8" luknje za shranjevanje neuporabljenega vijaka.

NAMESTITEV

KAMERA NA PLOŠČICI

Pritrdite kamero na ploščico "I" tako, da privijete vijak za kamero "H" ali "L" v navojno luknjo kamere BREZ UPORABE SILE.

Vijak "H" ali "L" drsi vzdolž reže "R", kar vam omogoča, da poravnate objektiv kamere s ploščico "I" in tako izberete najboljši položaj za ravnotežje.

Opomba: Vijaki "H" in "L" imajo utor v glavi, ki omogoča, da jih privijete s kovancem.

Opomba: Ploščica "I" (slika 1) ima tudi 1/4" navojni priključek "S" in 3/8" navojni priključek "T".

NAMESTITEV KAMERE NA GLAVO

Vstavite ploščico kamere "I" (slika 5) v utorne stranice "U" na vrhu glave in nato pritisnite ploščico "I" navzdol, dokler zaklepna ročica "N" ne klikne in se zapre.

Prepričajte se, da je ploščica "I" (slika 6) popolnoma zaklenjena, tako da potisnete ročico "N" do konca na levo stran in preverite, ali je kamera varno pritrjena.

ODSTRANITEV KAMERE IZ GLAVE

Kadar koli je treba kamero odstraniti iz glave, varno držite kamero v eni roki, medtem ko z drugo upravljate zaklepno ročico "N" in varnostno ročico "O".

UPORABA

NATANČNA NASTAVITEV

Uporabite naslednje kontrolne gumbe (slika 1)

"A" = Pan (panoramsko)

"B" = Tilt (nagib)

"C" = Levelling (izravnava)

Natančna nastavitev se izvede s preprostim vrtenjem kontrolnih gumbov (slika 8, 9 in 10)

Zasnova mehanizma z zobniki omogoča, da se kamera nastavi v položaj, ne da bi jo bilo treba zakleniti, ko so doseženi zahtevani koti.

HITRA NASTAVITEV

Uporabite naslednje kontrolne obroče (slika 1)

"D" = Pan (panoramsko)

"E" = Tilt (nagib)

"F" = Levelling (izravnava)

Hitro nastavitev lahko izvedete z roko, tako da zavrtite kontrolno kolo ("D", "E", "F") za 90°, sledite puščicam (slika 11).

Medtem ko držite kontrolno kolo odprto, lahko s drugo roko hitro premaknete kamero v želeni položaj. Sprostite kontrolni obroč, da zaklenete glavo v položaj. Glava je opremljena s 3 libelami: "P" za panoramsko snemanje (slika 8), "X" za navpični portretni format (slika 9) in "Z" za vodoravni položaj (slika 10).
