UVOD

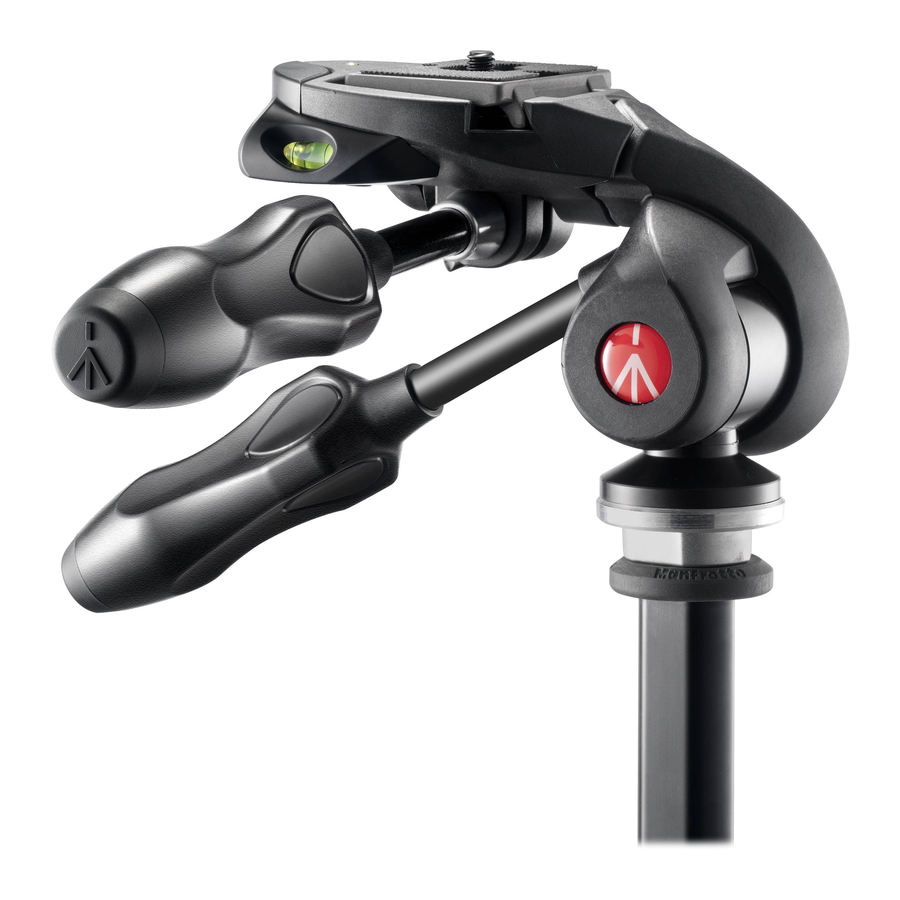

Glava MH293D3-Q2 s 3-smernim delovanjem je idealna za fotoaparate DSLR. Zaradi zložljivih ročajev je še posebej primerna za fotografe, ki potujejo.

KLJUČNE LASTNOSTI

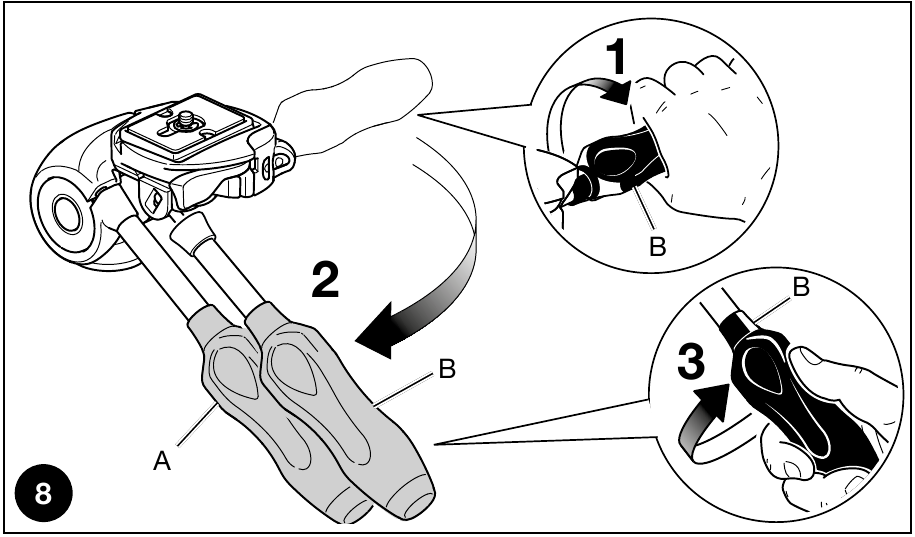

Ročaj, ki ga je mogoče prestaviti, optimizira prostor med transportom
Ergonomsko oblikovani kontrolni ročaji
Plošča za hitro sprostitev
3 libele za izravnavo (niso vključene v MK290LTA3-3W)

NASTAVITEV

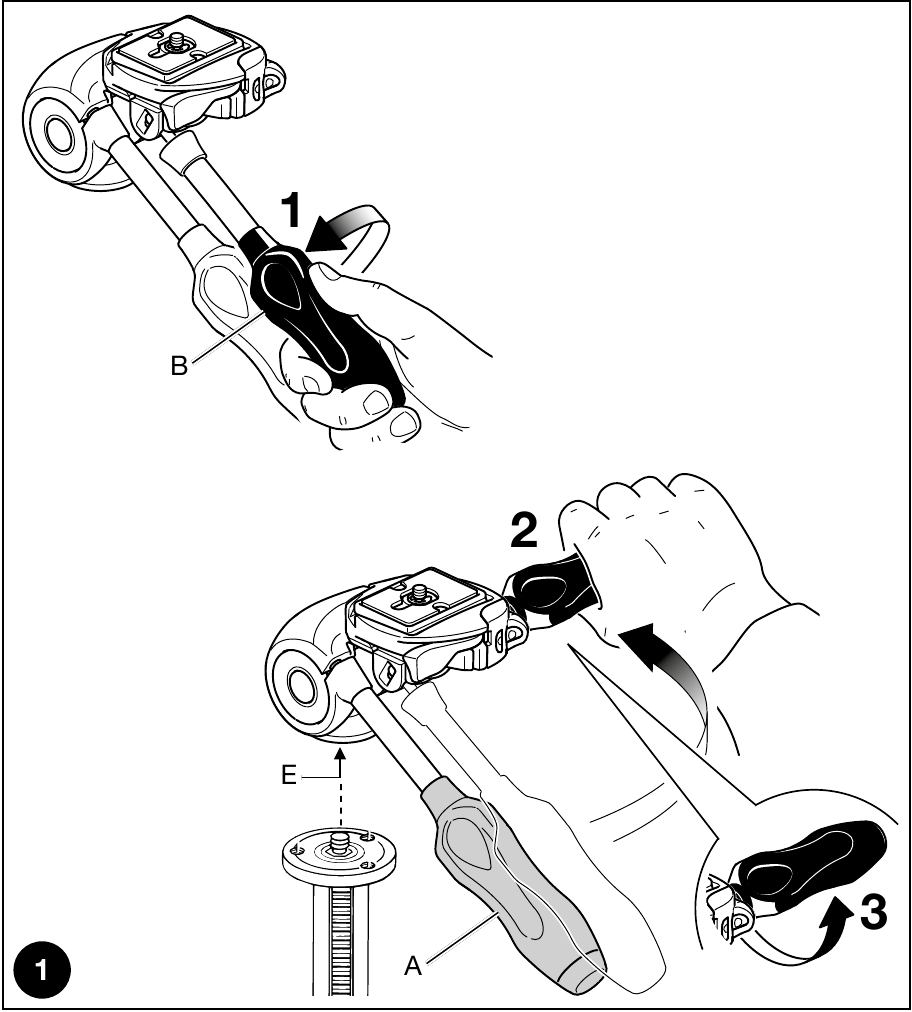

NAMESTITEV GLAVE NA STATIV

Premaknite ročice v delovni položaj:

Odvijte ročaj "B" tako, da ga zavrtite v nasprotni smeri urinega kazalca
Premaknite ročaj "B" v delovni položaj, kot je prikazano na sliki 1
Privijte ročaj "B" tako, da ga zavrtite v smeri urinega kazalca

3/8" notranji navoj "E" glave ustreza 3/8" zunanjemu navoju katerega koli standardnega stativa. Ročaje lahko uporabite za privijanje glave na stativ. Če ima plošča stativa vijake proti vrtenju, jih lahko privijete ob podnožje glave.

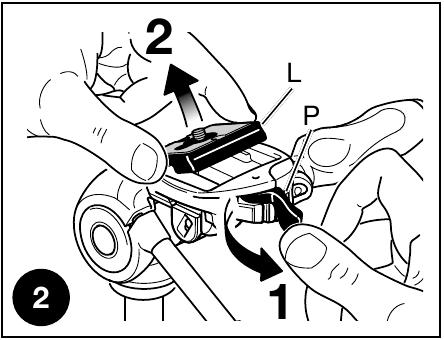

ODSTRANITEV PLOŠČE ZA HITRO SPROSTITEV IZ GLAVE

ODSTRANITEV PLOŠČE ZA HITRO SPROSTITEV IZ GLAVE
Obrnite ročico "P" do konca v smeri puščice, da sprostite ploščo "L".

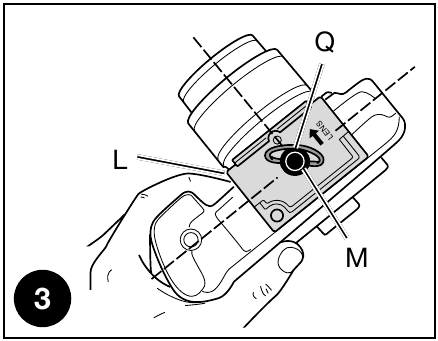

PRITRDITEV PLOŠČE ZA HITRO SPROSTITEV NA FOTOAPARAT

PRITRDITEV PLOŠČE ZA HITRO SPROSTITEV NA FOTOAPARAT

Plošča "L" je pritrjena na fotoaparat z vijakom "M", ki ustreza ¼" notranjemu navoju na spodnji strani ohišja fotoaparata. Poravnajte objektiv fotoaparata s puščico "LENS" (objektiv), ki je označena na dnu plošče "L". Obroč "Q" se uporablja za pritrditev plošče ob ohišje fotoaparata; pred uporabo je treba ploščo varno priviti ob fotoaparat, vendar BREZ UPORABE SILE, ki bi lahko poškodovala navoj fotoaparata.

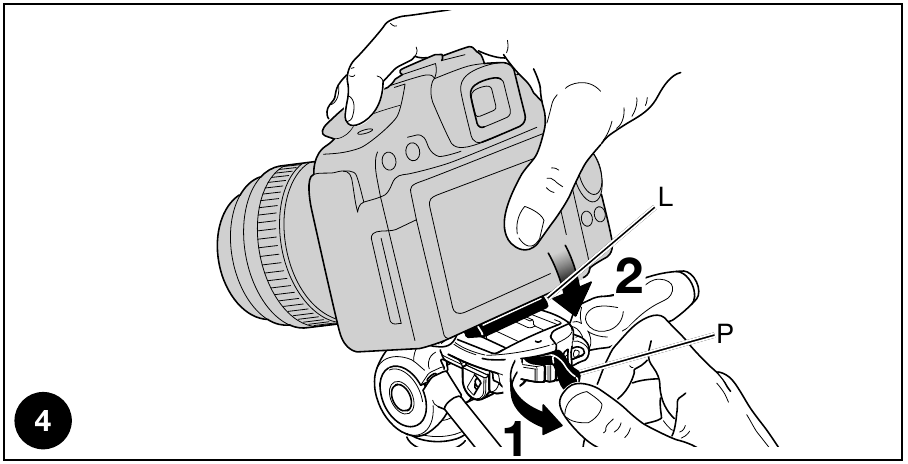

NAMESTITEV FOTOAPARATA NA GLAVO

Potisnite obroč "Q" (slika 3) navzdol, tako da leži plosko ob plošči "L".
Odprite ročico "P" in jo držite odprto, medtem ko pritrdite fotoaparat tako, da vstavite ploščo fotoaparata "L" v vrh glave, kot je prikazano na sliki 4.

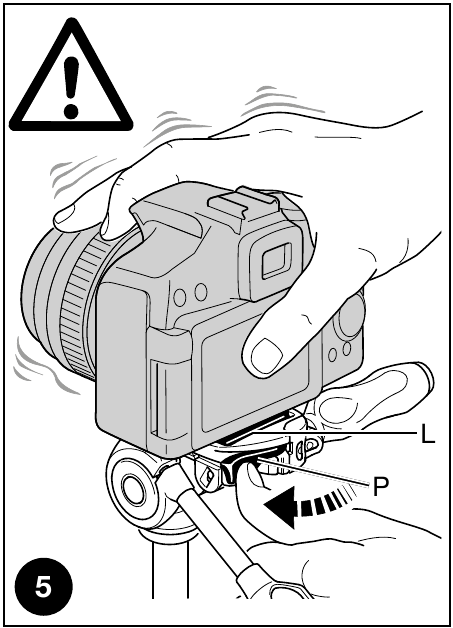

Spustite ročico "P" in jo potisnite zaprto, da zagotovite, da je plošča "L" trdno pritrjena na svoje mesto in da je fotoaparat varno nameščen na glavo (slika 5).

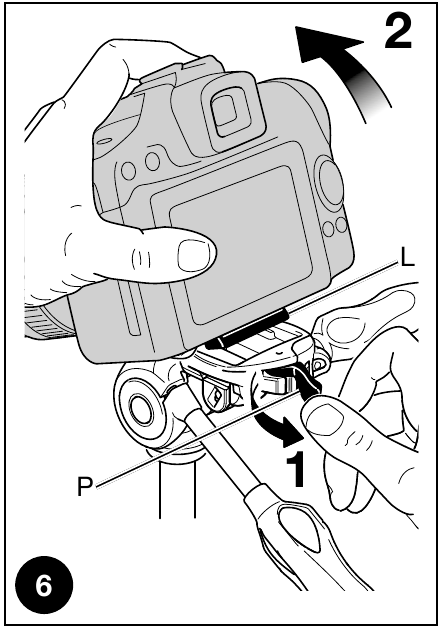

ODSTRANITEV FOTOAPARATA IZ GLAVE

Za odstranitev plošče "L" obrnite ročico "P" do konca v smeri puščice.

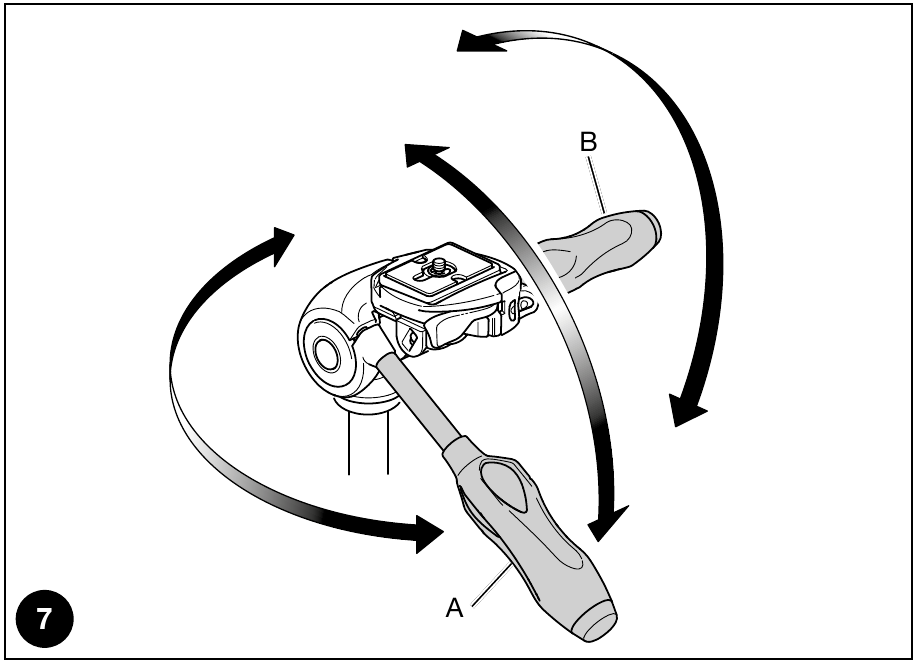

UPORABA IN NAMESTITEV GLAVE

Ročaj "A" nadzoruje in zaklene gibanje panorame in navpičnega nagiba.
Ročaj "B" nadzoruje in zaklene gibanje izravnave.
Zavrtite kontrolni ročaj(e) v nasprotni smeri urinega kazalca, da sprostite glavo in omogočite vrtenje fotoaparata v želeni položaj. Zaklenite glavo in fotoaparat v položaj tako, da zavrtite ročaj(e) v smeri urinega kazalca.
