Manfrotto MH293D3-Q2 - Mwongozo wa Vifaa vya Kamera
UTANGULIZI

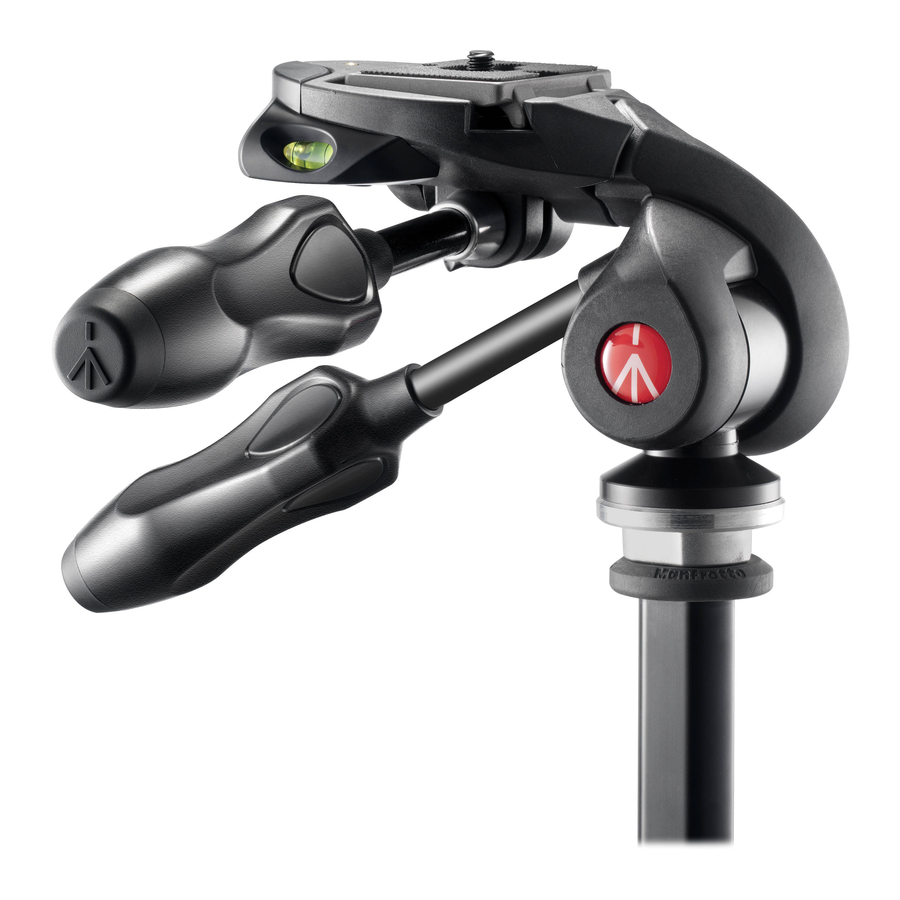

Kichwa cha njia 3 cha MH293D3-Q2 kinafaa kwa kamera za DSLR. Vipini vyake vinavyokunjwa vinaifanya ifae hasa wapiga picha wanaosafiri.
SIFA MUHIMU
- Kishikio kinachoweza kuhamishwa huboresha nafasi wakati wa usafirishaji
- Vipini vya kudhibiti vilivyoundwa kwa umbo linalofaa
- Bamba la kutoa haraka
- Viputo 3 vya kusawazisha (havijajumuishwa katika MK290LTA3-3W)
KUWEKA
KUFUNGA KICHWA KWENYE TRIPOD
Sogeza levers kwenye nafasi zao za kufanya kazi:
- Legeza kishikio "B" kwa kukigeuza kinyume na saa
- Sogeza kishikio "B" kuzunguka hadi kwenye nafasi yake ya kufanya kazi, kama inavyoonyeshwa kwenye mchoro 1
- Kaza kishikio "B" kwa kukigeuza kisaa
Uzi wa kike wa kichwa wa 3/8" "E" unafaa skrubu ya kiume ya 3/8" ya tripod yoyote ya kawaida. Vipini vinaweza kutumika kukaza kichwa kwenye tripod. Ikiwa bamba la tripod lina skrubu za kuzuia mzunguko, hizi zinaweza kukazwa dhidi ya msingi wa kichwa.
KUONDOA BAMBA LA KUTOLEWA HARAKA KUTOKA KWENYE KICHWA
Geuza lever "P" kikamilifu katika mwelekeo wa mshale ili kutoa bamba "L".
KUAMBATISHA BAMBA LA KUTOLEWA HARAKA KWENYE KAMERA
Bamba "L" limefungwa kwa kamera na skrubu "M", ambayo inafaa uzi wa kike wa ¼" upande wa chini wa mwili wa kamera. Pangilia lenzi ya kamera na alama ya mshale wa "LENS" chini ya bamba "L". Pete "Q" hutumiwa kufunga bamba dhidi ya mwili wa kamera; kabla ya matumizi, bamba linapaswa kukazwa kwa usalama dhidi ya kamera, lakini BILA KUTUMIA NGUVU ambayo inaweza kuharibu uzi wa kamera.
KUPACHIKA KAMERA KWENYE KICHWA
Sukuma pete "Q" (mchoro 3) chini ili ilale bapa dhidi ya bamba "L".
Fungua lever "P" na uishike ikiwa wazi huku ukiambatisha kamera kwa kuingiza bamba la kamera "L" juu ya kichwa kama inavyoonyeshwa kwenye mchoro 4.
Achilia lever "P" na uisukume kufunga ili kuhakikisha kuwa bamba "L" linashikiliwa kwa nguvu mahali pake na kamera imefungwa kwa usalama kwenye kichwa (mchoro 5).
KUONDOA KAMERA KUTOKA KWENYE KICHWA
Ili kuondoa bamba "L" geuza lever "P" kikamilifu katika mwelekeo wa mshale.
KUTUMIA NA KUWEKA KICHWA
Kishikio "A" hudhibiti na kufunga harakati za kupiga picha na kuinama wima.
Kishikio "B" hudhibiti na kufunga harakati za kusawazisha.
Geuza kishikio cha kudhibiti kinyume na saa ili kulegeza kichwa na kuruhusu kamera kuzungushwa hadi nafasi inayotakiwa. Funga kichwa na kamera katika nafasi kwa kugeuza kishikio kisaa.
KUKUNJA VIPINI KWA USAFIRISHAJI
Sogeza levers kwenye nafasi zao fupi kwa usafirishaji:
- Legeza kishikio "B" kwa kukigeuza kinyume na saa
- Sogeza kishikio "B" kuzunguka hadi kwenye nafasi yake iliyokunjwa, kama inavyoonyeshwa kwenye mchoro 8
- Kaza kishikio "B" kwa kukigeuza kisaa
MAELEZO
: 9 cm 3.5"
0,57 kg 1.25 lbs
4 kg 8.8 lbs
