ВВЕДЕНИЕ

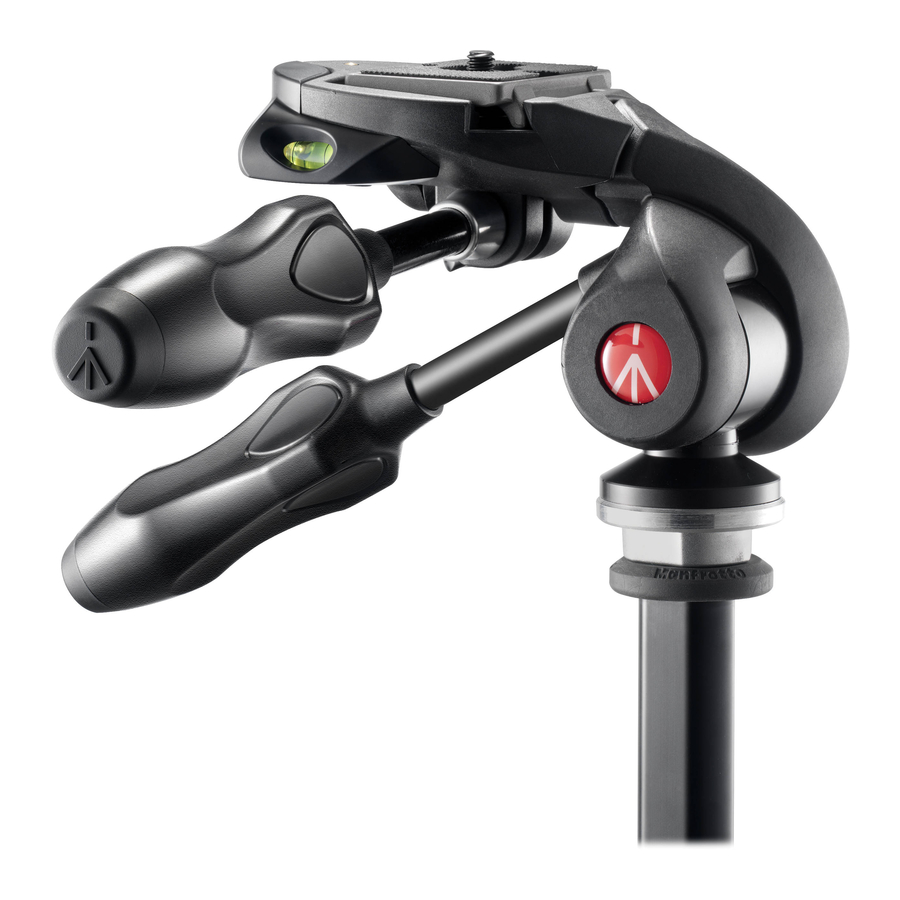

3-позиционная головка MH293D3-Q2 идеально подходит для зеркальных камер. Складные ручки делают ее особенно удобной для путешествующих фотографов.
КЛЮЧЕВЫЕ ОСОБЕННОСТИ
- Изменяемое положение ручки оптимизирует пространство во время транспортировки
- Эргономичные ручки управления
- Быстросъемная площадка
- 3 пузырьковых уровня (не входят в комплект MK290LTA3-3W)
НАСТРОЙКА
УСТАНОВКА ГОЛОВКИ НА ШТАТИВ
Переведите рычаги в рабочее положение:
- Ослабьте рукоятку "B", повернув ее против часовой стрелки
- Переместите рукоятку "B" в рабочее положение, как показано на рисунке 1
- Затяните рукоятку "B", повернув ее по часовой стрелке
Внутренняя резьба головки 3/8" "E" подходит к любому стандартному винту штатива 3/8". Ручки можно использовать для затягивания головки на штативе. Если на площадке штатива есть винты защиты от вращения, их можно затянуть к основанию головки.
СНЯТИЕ БЫСТРОСЪЕМНОЙ ПЛОЩАДКИ С ГОЛОВКИ
Поверните рычаг "P" полностью в направлении стрелки, чтобы освободить площадку "L".
КРЕПЛЕНИЕ БЫСТРОСЪЕМНОЙ ПЛОЩАДКИ К КАМЕРЕ
Площадка "L" крепится к камере винтом "M", который подходит к внутренней резьбе ¼" на нижней стороне корпуса камеры. Совместите объектив камеры со стрелкой "LENS" (ОБЪЕКТИВ) на нижней стороне площадки "L". Кольцо "Q" используется для крепления площадки к корпусу камеры; перед использованием площадка должна быть надежно затянута к камере, но БЕЗ ПРИМЕНЕНИЯ СИЛЫ, которая может повредить резьбу камеры.
УСТАНОВКА КАМЕРЫ НА ГОЛОВКУ
Нажмите на кольцо "Q" (рисунок 3) вниз, чтобы оно плотно прилегало к площадке "L".
Откройте рычаг "P" и удерживайте его открытым, прикрепляя камеру, вставляя площадку камеры "L" в верхнюю часть головки, как показано на рисунке 4.
Отпустите рычаг "P" и закройте его, чтобы убедиться, что площадка "L" надежно удерживается на месте, а камера надежно закреплена на головке (рисунок 5).
СНЯТИЕ КАМЕРЫ С ГОЛОВКИ
Чтобы снять площадку "L", поверните рычаг "P" полностью в направлении стрелки.
ИСПОЛЬЗОВАНИЕ И РАСПОЛОЖЕНИЕ ГОЛОВКИ
Рукоятка "A" управляет и фиксирует движения панорамирования и вертикального наклона.
Рукоятка "B" управляет и фиксирует движения выравнивания.
Поверните ручку(и) управления против часовой стрелки, чтобы ослабить головку и позволить камере повернуться в желаемое положение. Зафиксируйте головку и камеру в нужном положении, повернув ручку(и) по часовой стрелке.
СКЛАДЫВАНИЕ РУЧЕК ДЛЯ ТРАНСПОРТИРОВКИ
Переведите рычаги в компактное положение для транспортировки:
- Ослабьте рукоятку "B", повернув ее против часовой стрелки
- Переместите рукоятку "B" в сложенное положение, как показано на рисунке 8
- Затяните рукоятку "B", повернув ее по часовой стрелке
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
: 9 см 3.5"
0,57 кг 1.25 lbs
4 кг 8.8 lbs
