Manfrotto 804RC2 - Руководство по эксплуатации аксессуара для камеры

ВВЕДЕНИЕ

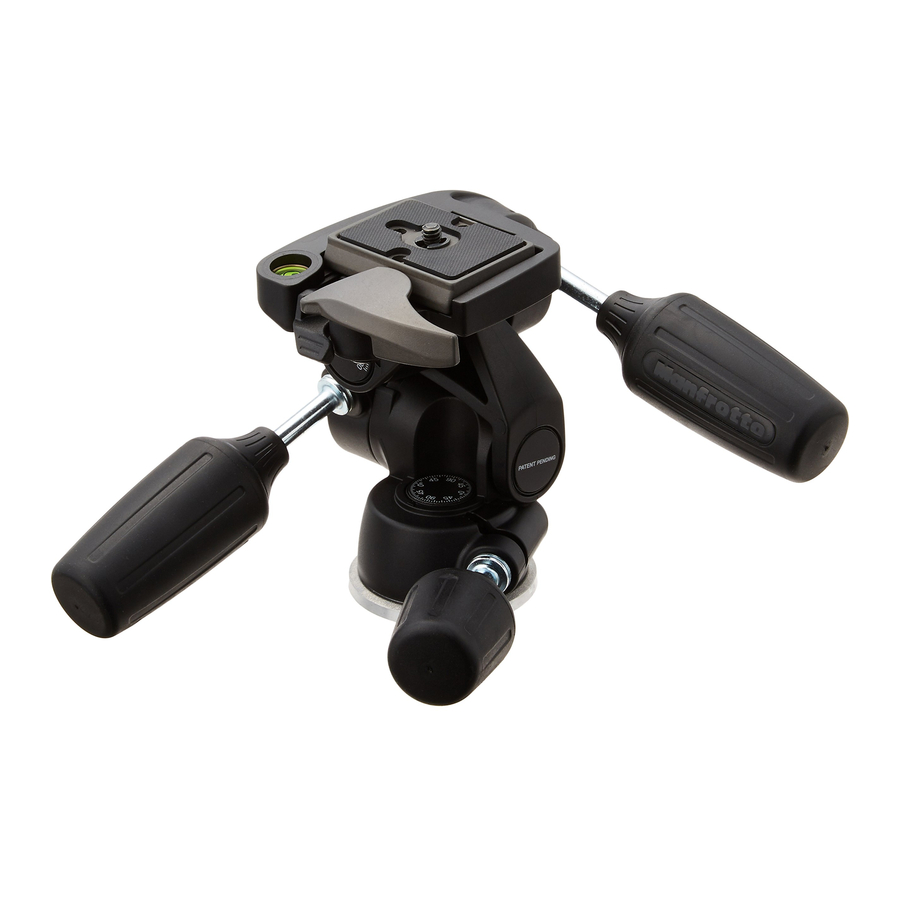

Профессиональная 3-осевая головка, идеально подходящая для 35-мм зеркальных камер и камер среднего формата.

КЛЮЧЕВЫЕ ОСОБЕННОСТИ

• Эргономичные ручки управления
• Быстросъемная площадка с дополнительной защитой
• Поставляется с инновационным устройством, которое помогает поддерживать вес камеры на оси наклона.

Головка поставляется с тремя разобранными рукоятками "A", "B" и "C". Соберите рукоятки, как показано на рис. 1.

НАСТРОЙКА

УСТАНОВКА ГОЛОВКИ НА ШТАТИВ

Установите головку на штатив, используя внутреннюю резьбу 3/8" "E".

Верхняя площадка штативов Manfrotto оснащена тремя установочными винтами "F", которые зажимаются к основанию головки для обеспечения эффективной и надежной фиксации.

СНЯТИЕ БЫСТРОСЪЕМНОЙ ПЛОЩАДКИ С ГОЛОВКИ

Чтобы снять площадку "G", необходимо открыть рычаг "H".

Рычаг "H" нельзя открыть, пока предохранительный рычаг "I" находится в закрытом положении. Чтобы снять предохранитель, поверните рычаг "H" и нажмите на предохранительный рычаг "I" до упора рычага "H".

УСТАНОВКА КАМЕРЫ НА ПЛОЩАДКУ

Закрепите камеру на площадке "G", вкрутив винт камеры "M" в резьбовое отверстие камеры БЕЗ ПРИМЕНЕНИЯ СИЛЫ, используя кольцо "Q".

Перед полной фиксацией выровняйте камеру по отметке "LENS" (объектив) на площадке "G". Пожалуйста, убедитесь, что вы надежно закрепили камеру на быстросъемной площадке перед использованием.

УСТАНОВКА КАМЕРЫ НА ГОЛОВКУ

Нажмите на кольцо "Q", чтобы оно плотно прилегало к площадке "G".

Вставьте площадку камеры "G" (рис. 4) в верхнюю часть головки до щелчка и закрытия фиксирующего рычага "H".

Убедитесь, что площадка "G" (рис. 5) полностью зафиксирована, нажав на рычаг "H" и проверив, надежно ли камера закреплена на головке.

СНЯТИЕ КАМЕРЫ С ГОЛОВКИ

Всякий раз, когда необходимо снять камеру с головки, надежно удерживайте камеру одной рукой, поворачивая рычаг "H" и нажимая на предохранительный рычаг "I" до упора рычага "H".

ИСПОЛЬЗОВАНИЕ

Три ручки управления "A", "B" и "C" контролируют панорамирование, движения из стороны в сторону, вперед и назад.

Рукоятка "A" управляет панорамным движением на 360°

Рукоятка "B" управляет боковым выравниванием в диапазоне от +90° до -30°

Рукоятка "C" управляет вертикальным наклоном в диапазоне от +90° до -30°

Поверните ручки управления против часовой стрелки, чтобы переместить головку в требуемое положение, а затем зафиксируйте ее, повернув по часовой стрелке.
