Manfrotto 501HDV - Руководство по штативу

ВВЕДЕНИЕ

Разработан для цифровых ENG и DVD видеокамер, а также для использования с телескопами с нагрузкой до 6 кг.

КЛЮЧЕВЫЕ ХАРАКТЕРИСТИКИ

• Быстросъемная скользящая площадка для балансировки видеокамеры с дополнительной предохранительной защелкой
• Винт для камеры 1/4"W и 3/8"W и штифт VHS
• Крепление для штатива с внутренней резьбой 3/8"
• Дополнительный контроль трения PAN (панорамирование) и TILT (наклон)
• Панорамная рукоятка может быть установлена слева или справа
• Спиртовой уровень для точного выравнивания
• Система контрбаланса для нагрузки около 2,5 кг

НАСТРОЙКА

Головка 501HDV поставляется с телескопической панорамной рукояткой "A" в разобранном виде. Ее можно установить с любой стороны головки, открутив ручку "D" и прикрутив ее литьем "E" к отверстию "F".

УСТАНОВКА ГОЛОВКИ НА ШТАТИВ

Установите головку на штатив, используя внутреннюю резьбу 3/8" "G". Верхняя пластина на штативах Manfrotto оснащена тремя установочными винтами "H", которые зажимаются к основанию головки для обеспечения эффективной и надежной фиксации.

СНЯТИЕ БЫСТРОСЪЕМНОЙ ПЛАСТИНЫ С ГОЛОВКИ

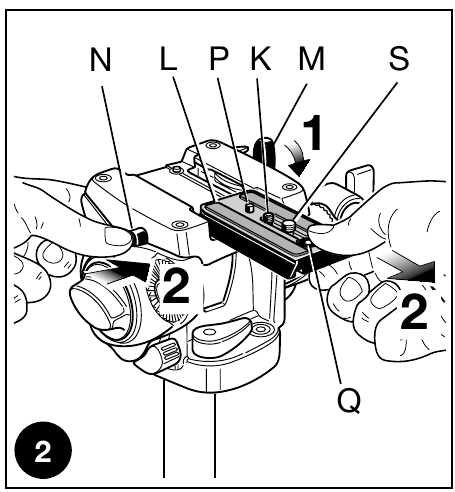

Извлеките пластину "L", отпустив фиксирующую ручку "M", одновременно нажимая кнопку "N", как показано на рисунке 2.

УСТАНОВКА ВИДЕОКАМЕРЫ НА ПЛАСТИНУ

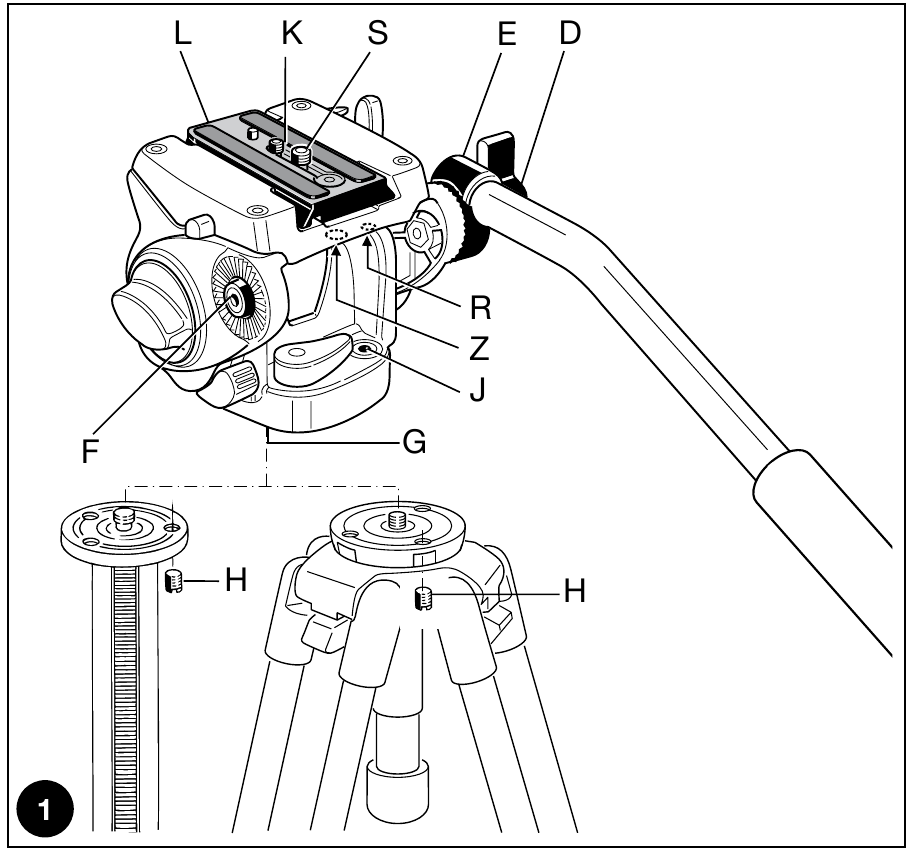

Головка (рис. 1) поставляется с винтом для камеры 1/4" "K" и винтом для камеры 3/8" "S" на пластине "L"

Чтобы удалить неиспользуемый винт, выполните следующие действия (рис. 2)

• слегка нажмите пальцем на резиновую крышку "Q"
• удалите неиспользуемый винт
• верните крышку на место, чтобы винт не потерялся

ПРИМЕЧАНИЕ
Головка оснащена резьбовым отверстием для неиспользуемого винта (отверстие для винта 3/8" "Z" и отверстие для винта 1/4" "R" - рис. 1)

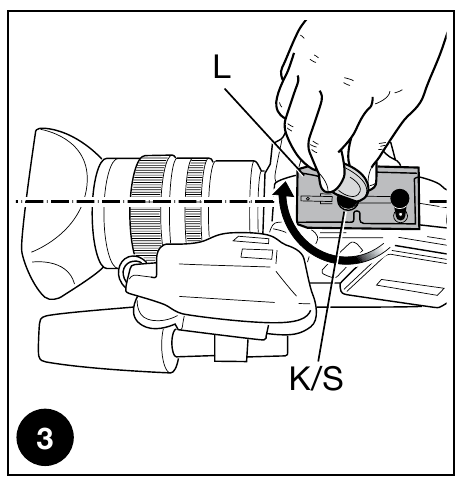

Закрепите видеокамеру на пластине "L" (рис. 3), вкрутив винт для камеры 1/4" "K" или винт 3/8" "S" в резьбовое отверстие видеокамеры, НЕ ПРИЛАГАЯ УСИЛИЙ (например, с помощью монеты).

Если в видеокамере есть отверстие для защиты от вращения, вставьте штифт "P" (рис. 2) в отверстие перед вкручиванием винта для камеры.

Перед полной фиксацией выровняйте объектив видеокамеры с отметкой "LENS" (ОБЪЕКТИВ) на пластине камеры "L".

УСТАНОВКА ВИДЕОКАМЕРЫ НА ГОЛОВКУ

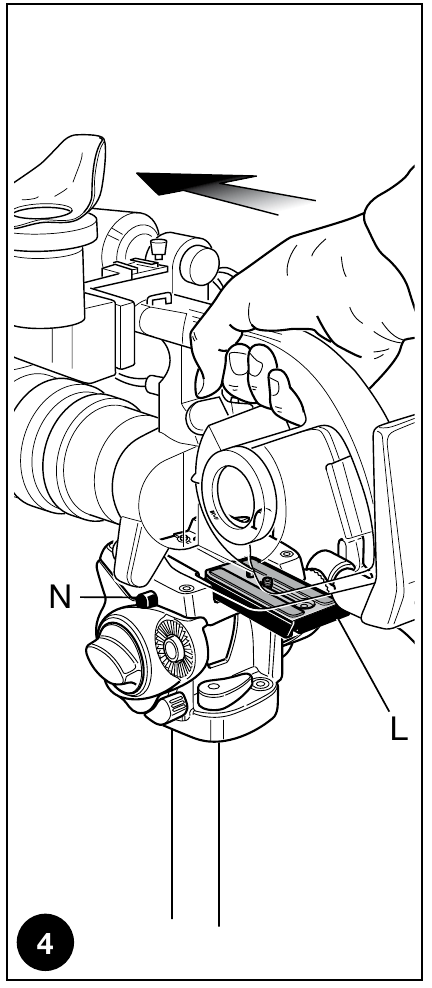

Вставьте пластину камеры "L", как показано на рисунке 4, в верхнюю часть головки до щелчка фиксирующей кнопки "N".

Удерживайте видеокамеру во время следующей операции, чтобы она не соскользнула назад и вперед.

• Найдите точку баланса для горизонтально расположенной видеокамеры:
• Выровняйте головку на штативе (можно использовать штативы как с плоским креплением, так и с выравнивающей чашей), используя спиртовой уровень "J" (рис. 1)

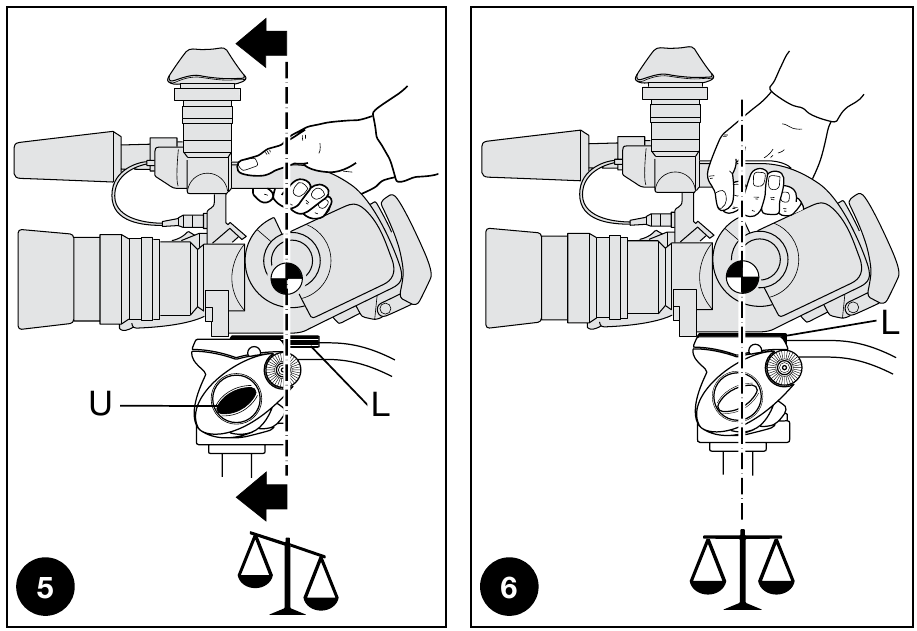

• С разблокированной фиксирующей ручкой "U" (рис. 5) и минимальным контролем трения "T" (рис. 7), сдвигайте видеокамеру до тех пор, пока не найдете точку равновесия (рис. 5 и 6)

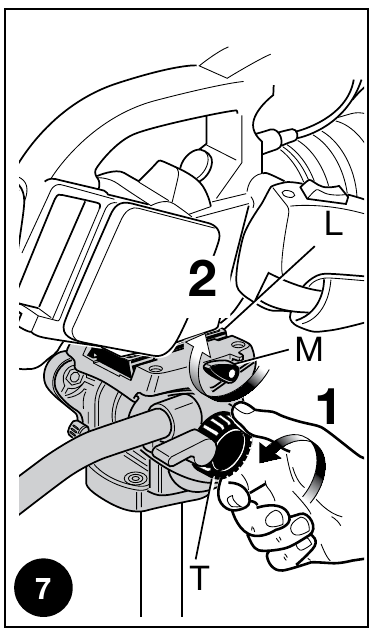

• Зафиксируйте пластину "L" (рис. 7) в достигнутом положении, закрутив фиксирующую ручку "M"


СНЯТИЕ ВИДЕОКАМЕРЫ С ГОЛОВКИ

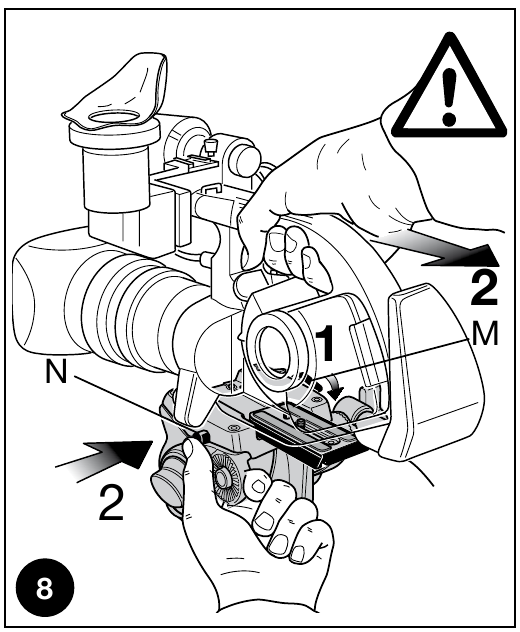

Всякий раз, когда необходимо снять видеокамеру с головки, надежно удерживайте камеру одной рукой, а другой рукой управляйте фиксирующим рычагом "M" и кнопкой безопасности "N".

ИСПОЛЬЗОВАНИЕ

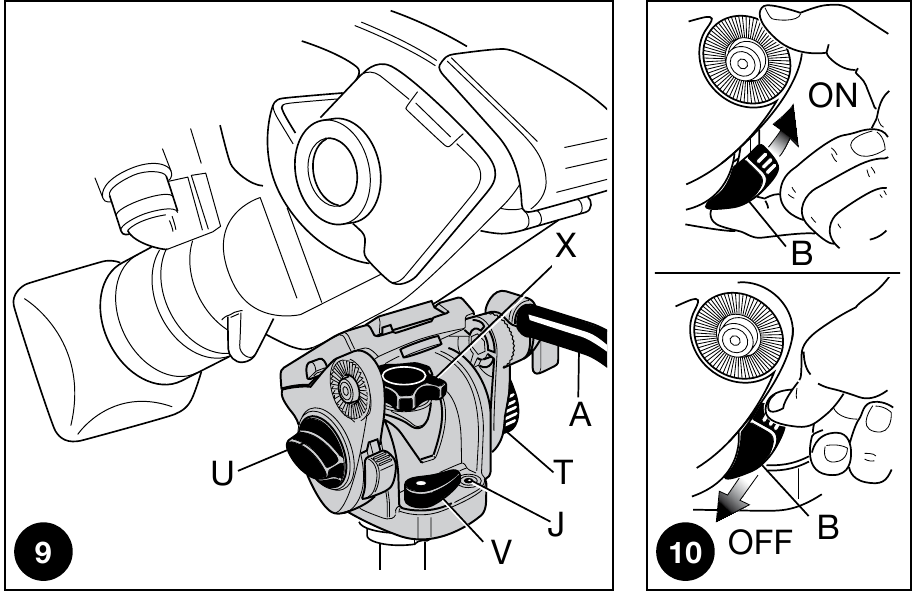

Для правильного использования головки выровняйте головку на штативе (можно использовать штативы как с плоским креплением, так и с выравнивающей чашей), используя спиртовой уровень "J" (рис. 9)

Головка обеспечивает панорамирование на 360° и вертикальный наклон (+90°/-60°), которые управляются с помощью панорамной рукоятки "A"

• Движение панорамирования можно заблокировать с помощью ручки "V", и оно имеет регулируемый дополнительный контроль трения: при закручивании ручки "X" трение увеличивается.
• Движение наклона можно заблокировать с помощью ручки "U", и оно имеет регулируемый дополнительный контроль трения: при закручивании ручки "T" трение увеличивается.
• Головка оснащена подпружиненной системой контрбаланса "B" (ВКЛ/ВЫКЛ) для поддержки веса камеры.

Головку можно использовать как с системой контрбаланса, так и без нее.

Примечание: Положение фиксирующих ручек "M" (рис. 7) и "V" (рис. 9) можно изменить, открутив винт на краю ручки инструментом 2,5 мм (не входит в комплект), извлекая ручку и вставляя ее обратно, повернув на 1/6 оборота в более удобное положение.
