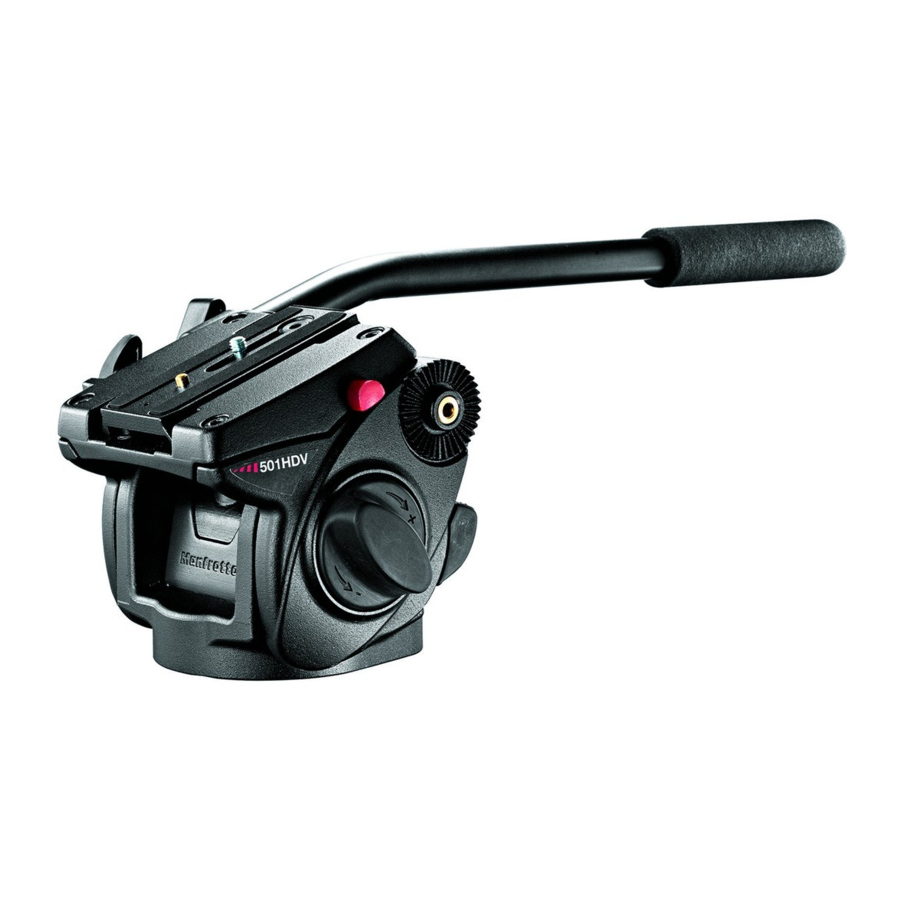

Manfrotto 501HDV - Priručnik za tronožac

UVOD

Dizajniran za digitalne ENG i DVD kamere te korištenje teleskopa za opterećenja do 6 kg.

KLJUČNE ZNAČAJKE

• Klizna ploča za brzo otpuštanje za balansiranje kamere sa sekundarnom sigurnosnom bravicom
• 1/4"W i 3/8"W vijak za kameru i VHS pin
• 3/8" ženski priključak za tronožac
• Dodatna kontrola trenja PAN i TILT
• Pan bar se može postaviti lijevo ili desno
• Libela za fino niveliranje
• Sustav protuteže za opterećenje od približno 2,5 kg

POSTAVLJANJE

Glava 501HDV isporučuje se s teleskopskom pan barom "A" rastavljenom. Može se montirati na bilo koju stranu glave odvrtanjem gumba "D" i pričvršćivanjem s odljevkom "E" na rupu "F".

SASTAVLJANJE GLAVE NA TRONOŽAC

Sastavite glavu na tronožac pomoću 3/8" ženskog navoja "G". Gornja ploča na Manfrotto tronošcima opremljena je s tri vijka "H" koji se stežu uz bazu glave kako bi se osiguralo učinkovito i sigurno zaključavanje.

UKLANJANJE PLOČE ZA BRZO OTPUŠTANJE S GLAVE

Izvadite ploču "L" otpuštajući gumb za zaključavanje "M" istovremeno pritiskajući gumb "N" kao što je prikazano na slici 2.

SASTAVLJANJE KAMERE NA PLOČU

Glava (slika 1) isporučuje se s 1/4" vijkom za kameru "K" i 3/8" vijkom za kameru "S" na ploči "L"

Da biste uklonili vijak koji se ne koristi, postupite na sljedeći način (slika 2)

• lagano pritisnite gumeni čep "Q" prstom
• uklonite vijak koji se ne koristi
• vratite čep kako biste spriječili gubitak vijka

NAPOMENA
Glava je opremljena navojnim kućištem za vijak koji se ne koristi (rupa za 3/8" vijak "Z" i rupa za 1/4" vijak "R" - slika 1)

Pričvrstite kameru na ploču "L" (slika 3) uvrtanjem 1/4" vijka za kameru "K" ili 3/8" vijka "S" u navojnu rupu kamere BEZ PRIMJENE SILE (koristeći, na primjer, kovanicu).

Ako kamera ima rupu za antirotaciju, umetnite pin "P" (slika 2) u rupu prije uvrtanja vijka za kameru.

Prije potpunog zaključavanja, poravnajte leću kamere s oznakom "LENS" na ploči kamere "L".

MONTAŽA KAMERE NA GLAVU

Umetnite ploču kamere "L" kao što je prikazano na slici 4 na vrh glave dok gumb za zaključavanje "N" ne klikne.

Držite kameru tijekom sljedeće operacije kako biste spriječili da sklizne unatrag i naprijed.

• Pronađite točku ravnoteže za vodoravno postavljenu kameru:
• Nivelirajte glavu na tronošcu (možete koristiti tronošce s ravnim priključkom ili zdjelom za niveliranje) pomoću libele "J" (slika 1)
• S otključanim gumbom za zaključavanje "U" (slika 5) i kontrolom trenja "T" (slika 7) na minimumu, klizite kamerom dok ne pronađete točku ravnoteže (slika 5 i 6)

• Zaključajte ploču "L" (slika 7) u položaj koji ste postigli zavrtanjem gumba za zaključavanje "M"


UKLANJANJE KAMERE S GLAVE

Kad god je potrebno ukloniti kameru s glave, držite kameru sigurno u jednoj ruci dok drugom rukom upravljate ručicom za zaključavanje "M" i sigurnosnim gumbom "N".

UPOTREBA

Da biste pravilno koristili glavu, nivelirajte glavu na tronošcu (možete koristiti tronošce s ravnim priključkom ili zdjelom za niveliranje) pomoću libele "J" (slika 9)

Glava ima 360° pan i vertikalni nagib (+90°/-60°) koji se kontroliraju pomoću pan bara "A"

• Kretanje pan može se zaključati pomoću gumba "V" i ima podesivu dodatnu kontrolu trenja: zavrtanjem gumba "X" trenje se povećava.
• Kretanje nagiba može se zaključati pomoću gumba "U" i ima podesivu dodatnu kontrolu trenja: zavrtanjem gumba "T" trenje se povećava.
• Glava je opremljena sustavom protuteže s oprugom "B" (ON/OFF) kako bi se lakše poduprla težina kamere.

Glava se može koristiti sa ili bez sustava protuteže.

Napomena: Položaj gumba za zaključavanje "M" (slika 7) i "V" (slika 9) može se modificirati odvrtanjem vijka na rubu gumba, alatom od 2,5 mm (nije isporučen), izvlačenjem gumba i ponovnim umetanjem rotiranog za 1/6 okreta u udobniji položaj.
