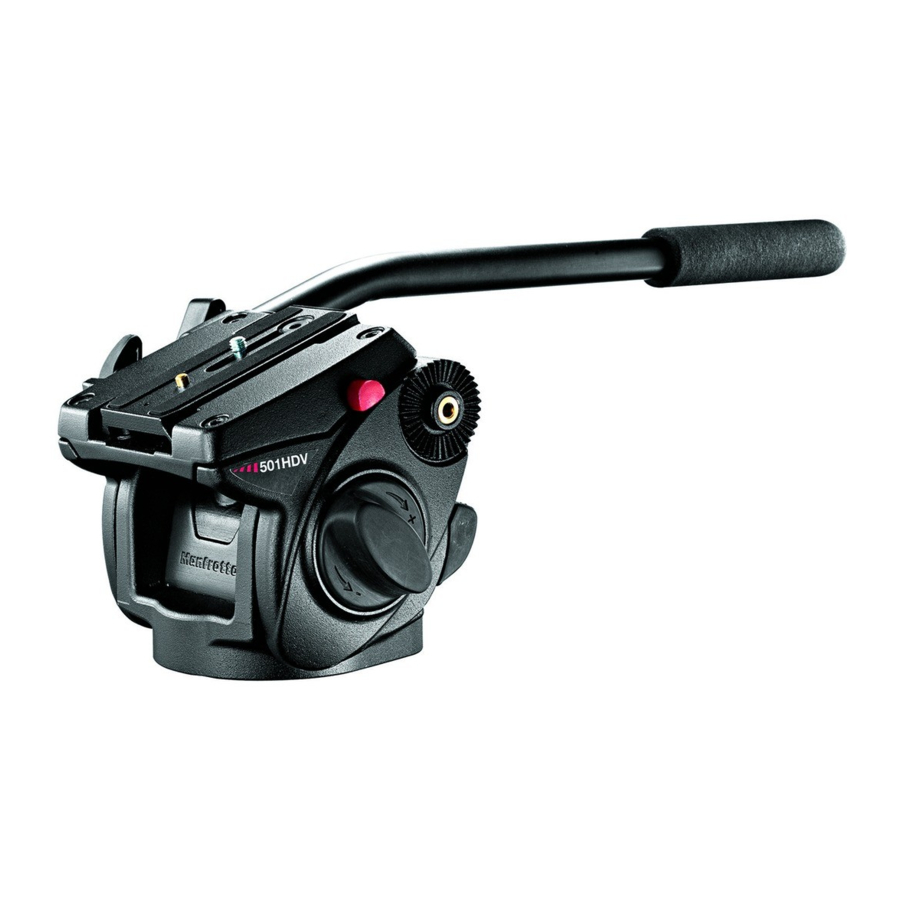

Manfrotto 501HDV - Állvány kézikönyv

BEVEZETÉS

Digitális ENG és DVD kamerákhoz, valamint teleszkópokhoz tervezték, 6 kg-ig terhelhető.

FŐBB JELLEMZŐK

• Gyorskioldó csúszótalp a kamera egyensúlyozásához másodlagos biztonsági zárral
• 1/4"W és 3/8"W kamera csavar és VHS tüske
• 3/8" belső menetes állvány csatlakozás
• További PAN és TILT súrlódás szabályozás
• A panoráma kar balra vagy jobbra is felszerelhető
• Vízszintjelző a finom szintezéshez
• Kiegyensúlyozó rendszer kb. 2,5 kg/5,5 font terheléshez

BEÁLLÍTÁS

Az 501HDV fej a teleszkópos panoráma karral ("A") szétszerelve kerül szállításra. A fej bármelyik oldalára felszerelhető a "D" gomb kicsavarásával és az "E" öntvény "F" lyukra csavarásával.

A FEJ FELSZERELÉSE AZ ÁLLVÁNYRA

Szerelje fel a fejet az állványra a 3/8" belső menetes "G" segítségével. A Manfrotto állványok felső lemeze három "H" rögzítőcsavarral van ellátva, amelyek a fej alapjához szorulnak, hogy hatékony és biztonságos rögzítést biztosítsanak.

A GYORSKIOLDÓ TALP ELTÁVOLÍTÁSA A FEJBŐL

Húzza ki az "L" talpat a "M" rögzítőgomb kioldásával, miközben egyidejűleg nyomja meg az "N" gombot a 2. ábrán látható módon.

A KAMERA FELSZERELÉSE A TALPRA

A fej (1. ábra) 1/4" kamera csavarral ("K") és 3/8" kamera csavarral ("S") van ellátva az "L" talpon.

A nem használt csavar eltávolításához járjon el a következőképpen (2. ábra):

• enyhén nyomja meg az "Q" gumisapkát az ujjával
• távolítsa el a nem használt csavart
• helyezze vissza a sapkát, hogy megakadályozza a csavar elvesztését

MEGJEGYZÉS
A fej menetes házzal van ellátva a nem használt csavar számára (lyuk a 3/8" csavarhoz "Z" és lyuk az 1/4" csavarhoz "R" - 1. ábra)

Rögzítse a kamerát az "L" talpra (3. ábra) a kamera 1/4" csavarjának ("K") vagy 3/8" csavarjának ("S") a kamera menetes furatába csavarásával, ERŐSZAK NÉLKÜL (például érme segítségével).

Ha a kamerán van furat az elfordulás ellen, helyezze be a "P" tüskét (2. ábra) a furatba a kamera csavarjának becsavarása előtt.

A teljes rögzítés előtt igazítsa a kamera lencséjét a "LENS" jelöléshez a kamera talpán ("L").

A KAMERA FELSZERELÉSE A FEJRE

Helyezze be a kamera talpát ("L") a 4. ábrán látható módon a fej tetejére, amíg az "N" rögzítőgomb kattan.

Tartsa a kamerát a következő művelet során, hogy megakadályozza a hátra és előre csúszást.

• Keresse meg az egyensúlyi pontot a vízszintesen elhelyezett kamerához:
• Szintezze be a fejet az állványon (használhat lapos csatlakozású vagy szintezőgömbös állványt is) a "J" vízszintjelző segítségével (1. ábra)
• A "U" rögzítőgomb (5. ábra) kioldásával és a "T" súrlódás szabályozó (7. ábra) minimumra állításával csúsztassa a kamerát, amíg megtalálja az egyensúlyi pontot (5. és 6. ábra)

• Rögzítse a talpat ("L") (7. ábra) az elért pozícióban az "M" rögzítőgomb becsavarásával


A KAMERA ELTÁVOLÍTÁSA A FEJBŐL

Amikor a kamerát el kell távolítani a fejről, tartsa biztonságosan a kamerát az egyik kezében, miközben a másik kezével működteti az "M" rögzítő kart és az "N" biztonsági gombot.

HASZNÁLAT

A fej helyes használatához szintezze be a fejet az állványon (használhat lapos csatlakozású vagy szintezőgömbös állványt is) a "J" vízszintjelző segítségével (9. ábra)

A fej 360°-os panoráma és függőleges dőlésszöggel (+90°/-60°) rendelkezik, amelyeket az "A" panoráma kar vezérel.

• A panoráma mozgás a "V" gomb segítségével rögzíthető, és állítható további súrlódás szabályozással rendelkezik: a "X" gomb csavarásával a súrlódás növekszik.
• A dőlés mozgás a "U" gomb segítségével rögzíthető, és állítható további súrlódás szabályozással rendelkezik: a "T" gomb csavarásával a súrlódás növekszik.
• A fej rugós kiegyensúlyozó rendszerrel ("B") (BE/KI) van ellátva, amely segít a kamera súlyának megtartásában.

A fej használható kiegyensúlyozó rendszerrel vagy anélkül.

Megjegyzés: Az "M" (7. ábra) és "V" (9. ábra) rögzítőgombok helyzete módosítható a gomb szélén lévő csavar kicsavarásával egy 2,5 mm-es szerszámmal (nem tartozék), a gomb kihúzásával és 1/6 fordulattal elforgatva kényelmesebb helyzetbe történő visszahelyezésével.
