BEVEZETÉS

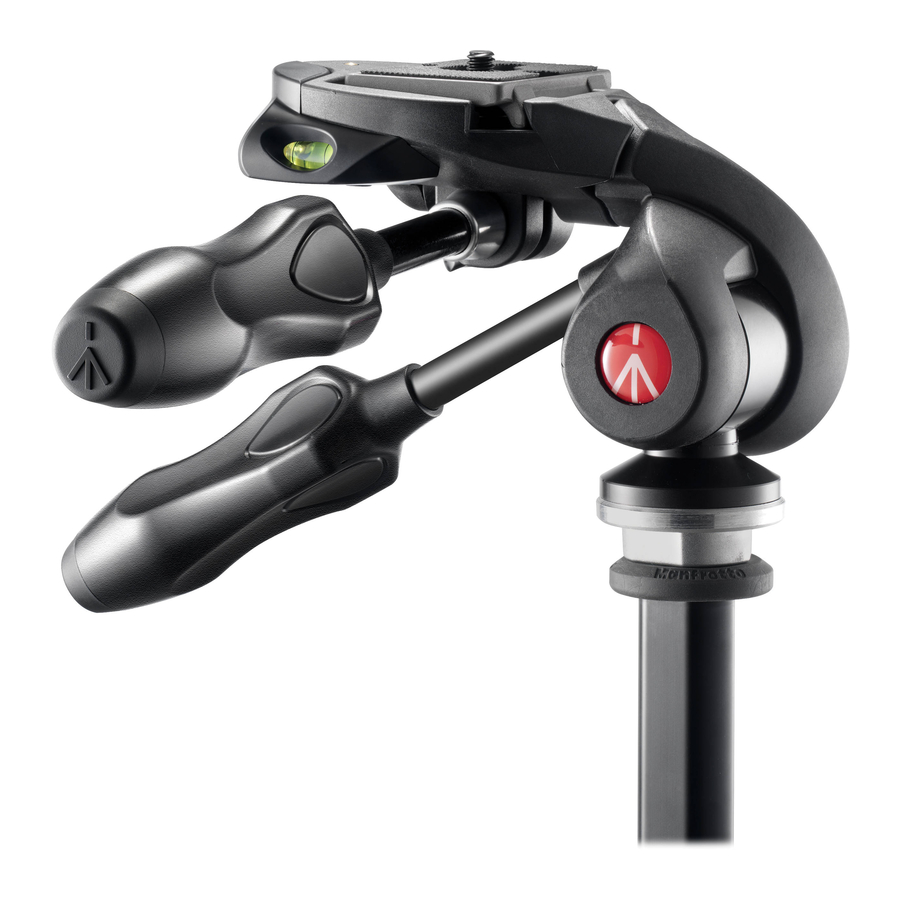

Az MH293D3-Q2 3-utas fej ideális DSLR kamerákhoz. Összecsukható fogantyúi különösen alkalmassá teszik utazó fotósok számára.

FŐBB JELLEMZŐK

Áthelyezhető fogantyú optimalizálja a helyet szállítás közben
Ergonomikus kialakítású vezérlőfogantyúk
Gyorskioldó lemez
3 szintező buborék (nem tartozék a MK290LTA3-3W-hez)

BEÁLLÍTÁS

A FEJ FELSZERELÉSE ÁLLVÁNYRA

Állítsa a karokat a munkapozíciójukba:

Lazítsa meg a "B" markolatot az óramutató járásával ellentétes irányba forgatva
Forgassa a "B" markolatot a munkapozíciójába, ahogy az 1. ábrán látható
Húzza meg a "B" markolatot az óramutató járásával megegyező irányba forgatva

A fej 3/8"-os belső menete "E" bármilyen szabványos állvány 3/8"-os külső menetére illeszkedik. A fogantyúk használhatók a fej meghúzására az állványon. Ha az állványlemez rendelkezik elfordulásgátló csavarokkal, ezek meghúzhatók a fej aljához.

A GYORSKIOLDÓ LEMEZ ELTÁVOLÍTÁSA A FEJBŐL

Forgassa a "P" kart teljesen a nyíl irányába a "L" lemez kioldásához.

A GYORSKIOLDÓ LEMEZ RÖGZÍTÉSE A KAMERÁHOZ

Az "L" lemez a "M" csavarral van rögzítve a kamerához, amely illeszkedik a kamera testének alján található ¼" belső menetbe. Igazítsa a kamera lencséjét az "L" lemez alján található "LENS" nyíl jelöléshez. A "Q" gyűrűvel rögzítheti a lemezt a kamera testéhez; használat előtt a lemezt biztonságosan meg kell húzni a kamera testéhez, de ANÉLKÜL, hogy ERŐT FEJTENE KI, ami károsíthatja a kamera menetét.

A KAMERA FELSZERELÉSE A FEJRE

Nyomja le a "Q" gyűrűt (3. ábra), hogy az laposan feküdjön az "L" lemezhez. Nyissa ki a "P" kart, és tartsa nyitva, miközben rögzíti a kamerát úgy, hogy a kamera "L" lemezét a fej tetejébe csúsztatja, ahogy az a 4. ábrán látható.

Engedje el a "P" kart, és nyomja be, hogy biztosítsa, hogy az "L" lemez szilárdan a helyén legyen, és a kamera biztonságosan rögzítve legyen a fejhez (5. ábra).

A KAMERA ELTÁVOLÍTÁSA A FEJBŐL

Az "L" lemez eltávolításához forgassa a "P" kart teljesen a nyíl irányába.

A FEJ HASZNÁLATA ÉS POZICIONÁLÁSA

Az "A" markolat vezérli és rögzíti mind a panoráma, mind a függőleges dőlésszöget.
A "B" markolat vezérli és rögzíti a szintező mozgásokat.
Forgassa el a vezérlőfogantyú(ka)t az óramutató járásával ellentétes irányba a fej meglazításához, és lehetővé teszi a kamera kívánt pozícióba forgatását. Rögzítse a fejet és a kamerát a helyére a fogantyú(ka)t az óramutató járásával megegyező irányba forgatva.

A FOGANTYÚK ÖSSZECSUKÁSA SZÁLLÍTÁSHOZ

Állítsa a karokat a kompakt pozíciójukba szállításhoz:

Lazítsa meg a "B" markolatot az óramutató járásával ellentétes irányba forgatva
Forgassa a "B" markolatot az összecsukott pozíciójába, ahogy az a 8. ábrán látható
Húzza meg a "B" markolatot az óramutató járásával megegyező irányba forgatva
