Manfrotto MH293D3-Q2 - Manuale dell'accessorio per fotocamera

INTRODUZIONE

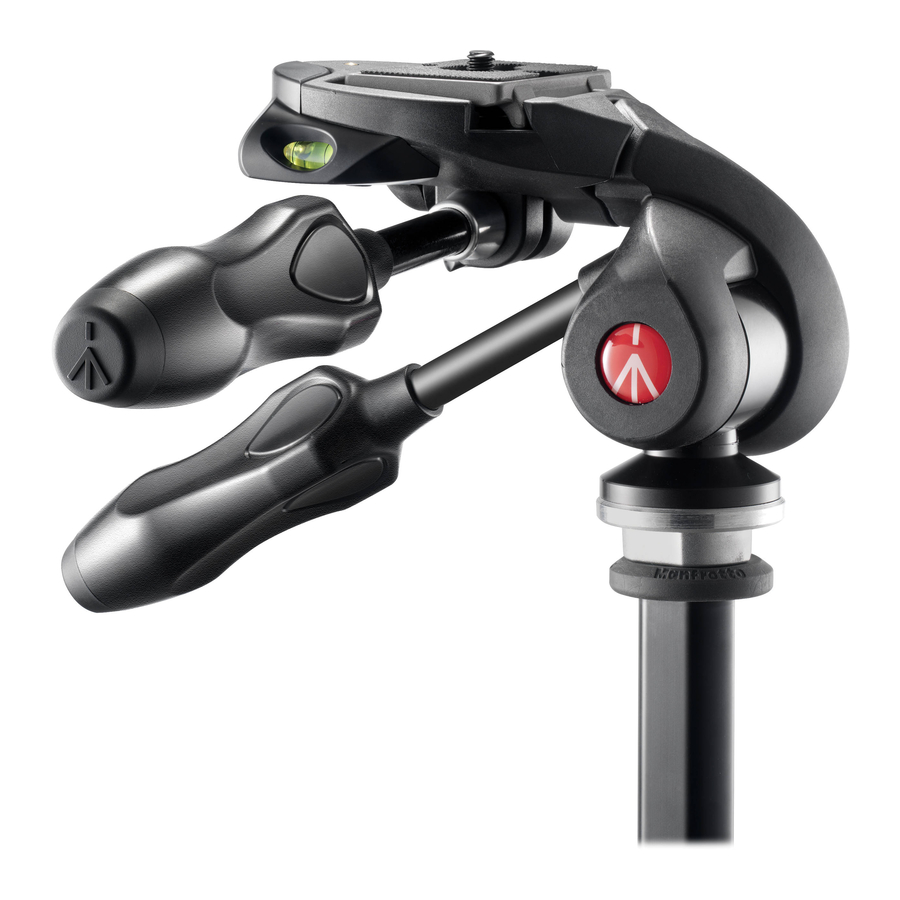

La testa a 3 vie MH293D3-Q2 è ideale per fotocamere DSLR. Le sue maniglie pieghevoli la rendono particolarmente adatta ai fotografi che viaggiano.

CARATTERISTICHE PRINCIPALI

• La maniglia riposizionabile ottimizza lo spazio durante il trasporto
• Maniglie di controllo dal design ergonomico
• Piastra a sgancio rapido
• 3 bolle di livellamento (non incluse nel MK290LTA3-3W)

IMPOSTAZIONE

MONTAGGIO DELLA TESTA SU UN TREPPIEDE

Spostare le leve nelle loro posizioni di lavoro:

• Allentare l'impugnatura "B" ruotandola in senso antiorario
• Spostare l'impugnatura "B" nella sua posizione di lavoro, come mostrato nella figura 1
• Stringere l'impugnatura "B" ruotandola in senso orario

La filettatura femmina da 3/8" "E" della testa si adatta a qualsiasi vite maschio da 3/8" di un treppiede standard. Le maniglie possono essere utilizzate per stringere la testa sul treppiede. Se la piastra del treppiede ha viti anti-rotazione, queste possono essere strette contro la base della testa.

RIMOZIONE DELLA PIASTRA A SGANCIO RAPIDO DALLA TESTA

Ruotare completamente la leva "P" nella direzione della freccia per rilasciare la piastra "L".

FISSAGGIO DELLA PIASTRA A SGANCIO RAPIDO A UNA FOTOCAMERA

La piastra "L" è fissata a una fotocamera tramite la vite "M", che si adatta alla filettatura femmina da ¼" sulla parte inferiore del corpo della fotocamera. Allineare l'obiettivo della fotocamera con il contrassegno della freccia "LENS" (obiettivo) sul fondo della piastra "L". L'anello "Q" viene utilizzato per fissare la piastra contro il corpo della fotocamera; prima dell'uso, la piastra deve essere saldamente fissata contro la fotocamera, ma SENZA APPLICARE FORZA che potrebbe danneggiare la filettatura della fotocamera.

MONTAGGIO DELLA FOTOCAMERA SULLA TESTA

Spingere l'anello "Q" (figura 3) verso il basso in modo che sia piatto contro la piastra "L".
Aprire la leva "P" e tenerla aperta mentre si fissa la fotocamera inserendo la piastra della fotocamera "L" nella parte superiore della testa come mostrato nella figura 4.

Rilasciare la leva "P" e spingerla in posizione chiusa per assicurarsi che la piastra "L" sia saldamente tenuta in posizione e che la fotocamera sia fissata saldamente alla testa (figura 5).

RIMOZIONE DELLA FOTOCAMERA DALLA TESTA

Per rimuovere la piastra "L", ruotare completamente la leva "P" nella direzione della freccia.

UTILIZZO E POSIZIONAMENTO DELLA TESTA

L'impugnatura "A" controlla e blocca sia i movimenti di panoramica che di inclinazione verticale.
L'impugnatura "B" controlla e blocca i movimenti di livellamento.
Ruotare la/le maniglia/e di controllo in senso antiorario per allentare la testa e consentire alla fotocamera di essere ruotata nella posizione desiderata. Bloccare la testa e la fotocamera in posizione ruotando la/le maniglia/e in senso orario.

PIEGATURA DELLE MANIGLIE PER IL TRASPORTO

Spostare le leve nelle loro posizioni compatte per il trasporto:

• Allentare l'impugnatura "B" ruotandola in senso antiorario
• Spostare l'impugnatura "B" nella sua posizione piegata, come mostrato nella figura 8
• Stringere l'impugnatura "B" ruotandola in senso orario

SPECIFICHE

: 9 cm 3.5"
0,57 kg 1.25 lbs
4 kg 8.8 lbs
