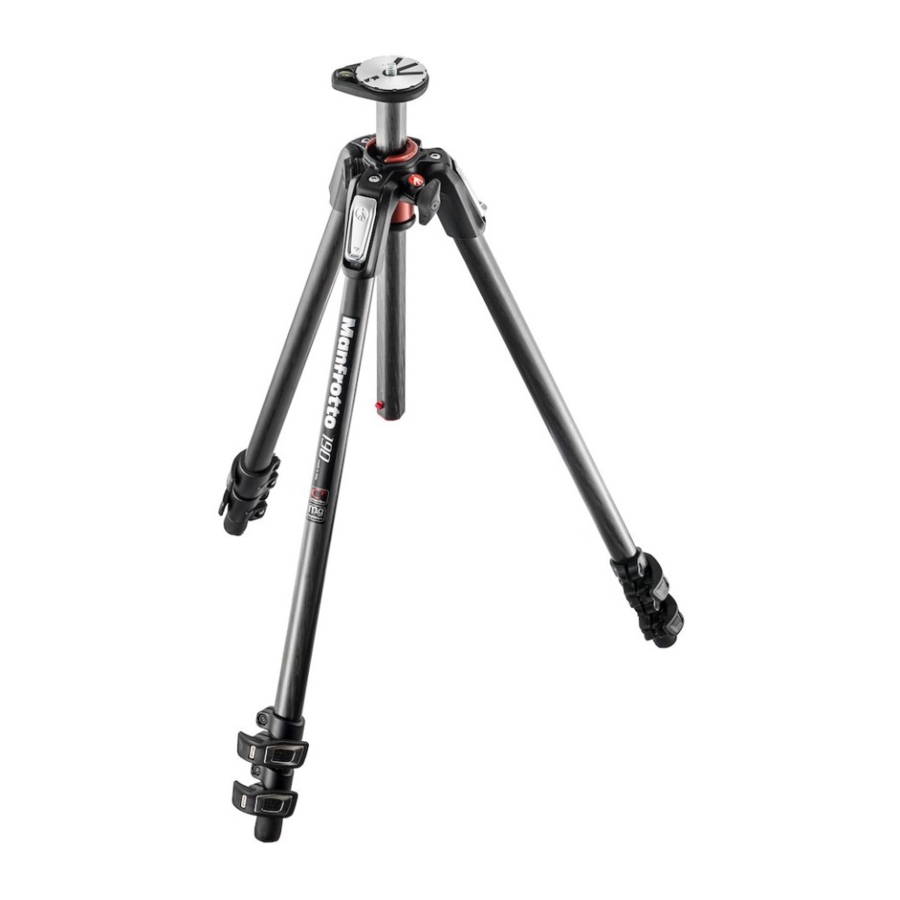

Manfrotto 190CXPRO3, 190CXPRO4, 055CXPRO3, 055CXPRO4 - Manuale Treppiedi

INTRODUZIONE

Progettato per il fotografo professionista, è un treppiede estremamente versatile, ideale per fotocamere di piccolo e medio formato, digitali o convenzionali.

ISTRUZIONI

190CXPRO3

190CXPRO4

055CXPRO3

055CXPRO4

CARATTERISTICHE PRINCIPALI:

• Una colonna centrale scorrevole unica che può essere utilizzata sia in piano verticale che orizzontale.
• Ogni gamba può essere impostata indipendentemente a 4 angolazioni.
• Livella a bolla.

CONFIGURAZIONE

1. Aprire le 3 gambe del treppiede.
2. Per regolare l'altezza del treppiede, ogni gamba ha estensioni telescopiche che possono essere sbloccate ruotando la leva "A" sul collare di bloccaggio "B".
3. Una volta raggiunta l'altezza desiderata, bloccare la leva "A".

LIVELLAMENTO

Il treppiede è fornito di una livella a bolla "H" per permettervi di livellare il treppiede.

REGOLAZIONE DELL'ANGOLO DELLE GAMBE

Ogni gamba può essere impostata a 4 angolazioni. Per cambiare l'angolazione di una gamba, chiuderla leggermente verso la colonna centrale e premere il pulsante di bloccaggio "C" nella parte superiore della gamba. Tenendo premuto il pulsante, selezionare la nuova angolazione della gamba e quindi rilasciare il pulsante "C" per bloccare la posizione. L'angolazione di ogni gamba può essere regolata indipendentemente dalle altre due gambe. L'ultima posizione permette di raggiungere il livello del pavimento.

REGOLAZIONE DELL'ALTEZZA DELLA COLONNA CENTRALE

1. Per sbloccare la colonna centrale "D", sbloccare la manopola "E" e regolare l'altezza della colonna come desiderato.
2. Stringere la manopola "E" per bloccare la colonna in posizione.

Nota: Il miglior bloccaggio si ottiene ruotando la colonna centrale "D" fino ad allineare le parti "X", "Y" alla leva di bloccaggio "E" come mostrato nella figura 3.

COLONNA CENTRALE ORIZZONTALE

La colonna centrale scorrevole può essere utilizzata anche in piano orizzontale: questo non solo permette di decentrare la fotocamera rispetto alla posizione delle gambe, ma offre anche il modo più semplice per scattare direttamente dall'alto:

• sbloccare la manopola "E" (4.1)
• premere il pulsante "Y" e, allo stesso tempo, sollevare completamente la colonna centrale "D" come mostrato nella figura 4.2
• ruotare di 90° la colonna centrale "D" vedi fig. 4.3
• far scorrere la colonna centrale "D" nel foro "W" e bloccare la manopola "E" (fig. 4.4)

COLONNA CENTRALE VERTICALE

Per impostare la colonna centrale in posizione verticale, procedere come segue:

1. sbloccare la manopola "E" ed estrarre completamente la colonna centrale "D" come mostrato nella figura 5.1
   TOGLIERE LA MANO DALLA COLONNA CENTRALE "D" per evitare di pizzicarsi un dito (vedi fig. 5.2)

2. mantenendo l'altra mano lontana dalla colonna "D", premere il pulsante "Y" con una mano (5.3)
3. mantenendo ancora l'altra mano libera, con la stessa mano, ruotare la colonna centrale "D" in posizione verticale, vedi fig. 5.4

MONTAGGIO E RIMOZIONE DELLA TESTA FOTOGRAFICA

Rimuovere il tappo "Z" (fig.1)
Montare la testa fotografica sulla piastra in cima alla colonna centrale tramite la vite di montaggio da 3/8" (avvitare in senso orario). Quindi alzare la colonna centrale e, con un piccolo cacciavite, stringere le tre viti di fermo "M" (fornite smontate) contro la base della testa, facendo attenzione a non forzarle. Questa caratteristica unica funziona particolarmente bene con le teste Manfrotto grazie alla base appositamente progettata, che impedisce alla testa di svitarsi accidentalmente. Per rimuovere la testa, allentare le viti di fermo "M" e svitare la testa dalla colonna (in senso antiorario).

NOTA

Per l'uso esterno, specialmente in condizioni di vento, è possibile stabilizzare il treppiede: agganciare un contrappeso (non fornito) all'anello "L"

TRASPORTO

Il treppiede è dotato di un anello di sospensione "T" per la tracolla opzionale

REGOLAZIONE DELLA TENSIONE DI BLOCCO DELLE GAMBE

Se le estensioni telescopiche delle gambe scivolano anche dopo aver stretto la leva di bloccaggio "A", sarà necessario regolare la tensione di bloccaggio.

Per fare ciò:

• rimuovere il tappo "K"
• rilasciare la leva di bloccaggio "A"
• ruotare la vite "P" in senso orario utilizzando la chiave speciale "N" fornita su una delle gambe del treppiede.

Normalmente un terzo di giro sarà sufficiente per ottenere la corretta tensione di bloccaggio.

MANUTENZIONE

Per sostituire il collare di bloccaggio "B" (fig. 1), utilizzare una chiave TORX numero 25 (non fornita con il prodotto).
