INTRODUZIONE

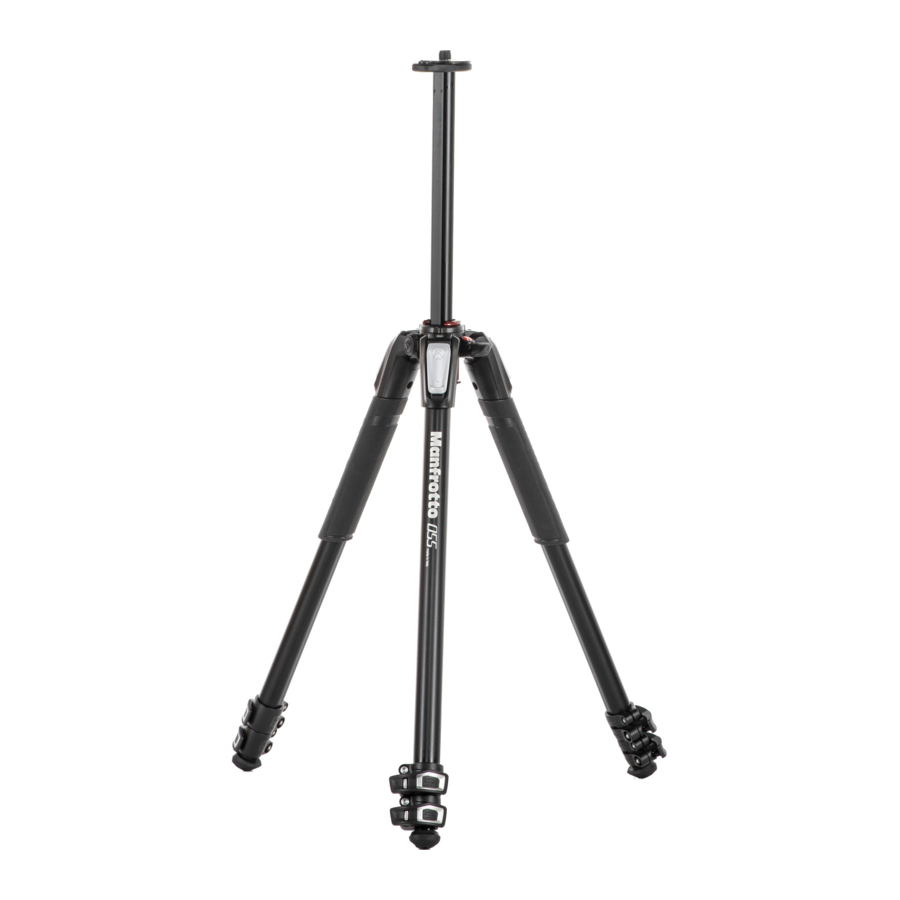

Progettato per l'hobbista avanzato e per il fotografo professionista, questo è un treppiede estremamente versatile, ideale per fotocamere di piccolo e medio formato, digitali o convenzionali.
CARATTERISTICHE PRINCIPALI:
- Un'esclusiva colonna centrale scorrevole che può essere utilizzata sia in piano verticale che orizzontale.
- Ogni gamba può essere impostata indipendentemente a 4 angoli di apertura.
- Livella a bolla.
- Due scaldagambe in gomma
- Attacco Easy Link per l'inserimento di bracci
- Leve Quick Power Lock che consentono di aprire facilmente tutte le leve contemporaneamente
- Gancio per appendere un contrappeso e per una tracolla
IMPOSTAZIONE
Aprire le 3 gambe del treppiede.
Per regolare l'altezza del treppiede, ogni gamba è dotata di estensioni telescopiche che possono essere rilasciate ruotando la leva "A" sul collare di bloccaggio "B". Afferrare le leve con l'intero palmo della mano. Sbloccare contemporaneamente tutte le leve di bloccaggio.


FARE ATTENZIONE a non pizzicarsi un dito durante l'apertura della leva (vedi fig. 1A). Una volta raggiunta l'altezza desiderata, bloccare la leva "A".
REGOLAZIONE DELL'ANGOLO DELLA GAMBA

Ogni gamba può essere impostata a 4 angoli di apertura. Per cambiare l'angolo di una gamba, chiudere leggermente la gamba verso la colonna centrale e tirare verso il basso il pulsante di bloccaggio "C" sulla parte superiore della gamba. Tenendo premuto il pulsante, selezionare il nuovo angolo della gamba e quindi rilasciare il pulsante "C" per bloccarlo in posizione.
L'angolo di ogni gamba può essere regolato indipendentemente dalle altre due gambe.
L'ultima posizione permette di raggiungere il livello del pavimento.
REGOLAZIONE DELL'ALTEZZA DELLA COLONNA CENTRALE

Per rilasciare la colonna centrale "D", sbloccare la manopola "E" e regolare l'altezza della colonna come richiesto. Stringere la manopola "E" per bloccare la colonna in posizione.
COLONNA CENTRALE ORIZZONTALE
La colonna centrale scorrevole può essere utilizzata anche in piano orizzontale: ciò non solo permette di decentrare la fotocamera rispetto alla posizione delle gambe, ma fornisce il modo più semplice possibile per scattare direttamente dall'alto:

- sbloccare la manopola "E" (4.1)
- premere il pulsante "Y" e, contemporaneamente, sollevare completamente la colonna centrale "D" finché le conchiglie rosse non fuoriescono come mostrato nella figura 4.2
- ruotare la colonna centrale "D" di 90° come mostrato nella figura 4.3
- far scorrere la colonna centrale "D" nel foro "W" e bloccare la manopola "E" (fig. 4.4)
COLONNA CENTRALE VERTICALE
Per impostare la colonna centrale in posizione verticale, procedere come segue:

- sbloccare la manopola "E" e estrarre completamente la colonna centrale "D" come mostrato nella figura 5.1
TOGLIERE LA MANO DALLA COLONNA CENTRALE "D" per evitare di pizzicarsi un dito (vedi fig. 5.2) - tenendo l'altra mano lontana dalla colonna "D", premere il pulsante "Y" con una mano (5.3)
- sempre tenendo l'altra mano lontana, con la stessa mano, ruotare la colonna centrale "D" in posizione verticale come mostrato nella figura 5.4
- ruotare la colonna finché la freccia rossa sulle conchiglie non è allineata con la freccia sulla fusione, quindi spingere la colonna verso il basso
MONTAGGIO E RIMOZIONE DI UNA TESTA PER FOTOCAMERA
Rimuovere il tappo "Z" (fig.1)
Montare la testa della fotocamera sulla piastra in cima alla colonna centrale tramite la vite di montaggio da 3/8" (avvitare in senso orario). Quindi sollevare la colonna centrale e con un piccolo cacciavite, stringere la vite "M" contro la base della testa, facendo attenzione a non forzarla. Questa caratteristica unica funziona particolarmente bene con le teste Manfrotto grazie alla base appositamente progettata, che impedisce alla testa di svitarsi accidentalmente.
Per rimuovere la testa, allentare la vite "M" e svitare la testa dalla colonna (in senso antiorario).
LIVELLAMENTO

Il treppiede è fornito di una livella a bolla "H" per permettere di livellare il treppiede.
La livella a bolla può essere posizionata come mostrato nella figura 7 per garantire massima visibilità e praticità.
NOTA

Per l'uso esterno, specialmente in condizioni di vento, è possibile stabilizzare il treppiede: appendere un contrappeso (non fornito) sopra il gancio "L".
TRASPORTO

Il treppiede è dotato di un gancio "L" per una tracolla opzionale.
REGOLAZIONE DELLA TENSIONE DEL BLOCCO GAMBE

Se le estensioni telescopiche delle gambe scivolano anche dopo aver stretto la leva di bloccaggio "A", sarà necessario regolare la tensione di bloccaggio.
Per fare ciò:
- rilasciare la leva di bloccaggio "A"
- girare la vite "P" in senso orario utilizzando la chiave speciale "N" fornita su una delle gambe del treppiede. Normalmente un terzo di giro sarà sufficiente per ottenere la corretta tensione di bloccaggio.
COLLEGAMENTO ACCESSORI
Rimuovere il tappo "K"

Il treppiede è dotato di una filettatura femmina da 3/8" "X" (fig. 11) che può essere utilizzata per collegare accessori, come i bracci Manfrotto che possono a loro volta supportare luci, monitor, ecc.
