Manfrotto MT055CXPRO3/CXPRO4/XPRO3, MT190CXPRO3/CXPRO4/XPRO3/XPRO4 - Mwongozo wa Tripod

UTANGULIZI

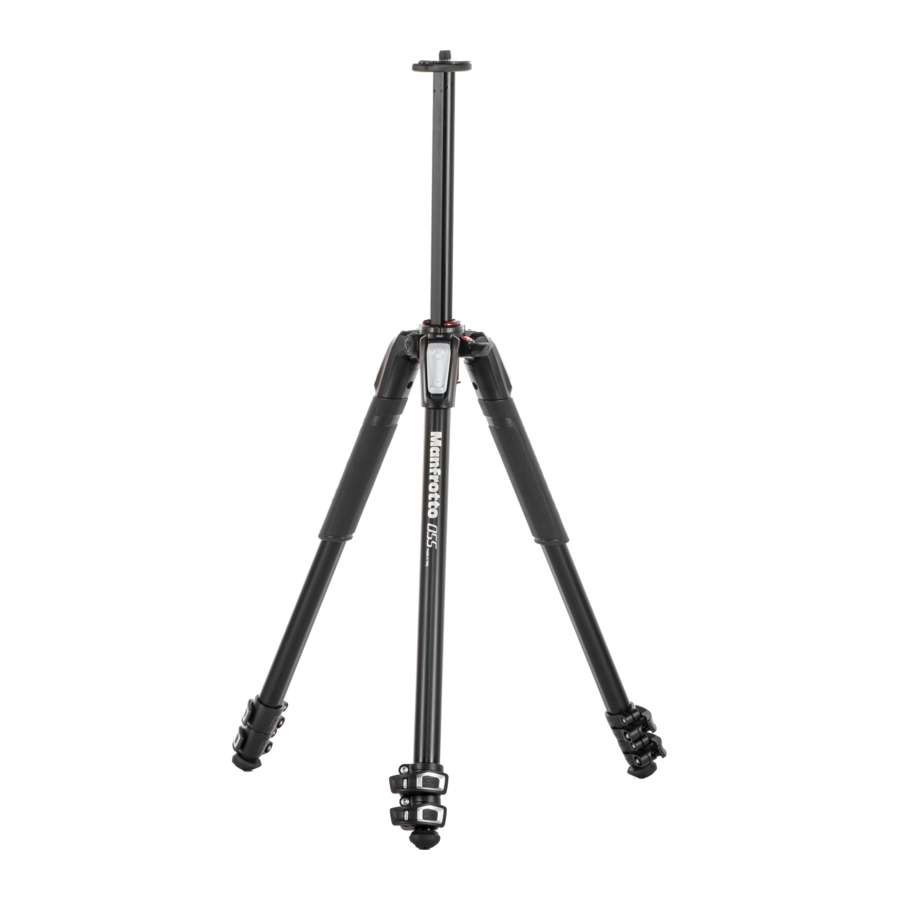

Iliyoundwa kwa ajili ya mpiga picha mzoefu na mtaalamu, hii ni tripod inayobadilika sana, bora kwa kamera ndogo, za ukubwa wa kati, za kidijitali au za kawaida.

SIFA MUHIMU:

• Nguzo ya kipekee ya katikati inayoteleza ambayo inaweza kuendeshwa katika ndege ya wima au mlalo.
• Kila mguu unaweza kuwekwa kwa kujitegemea katika pembe 4 za kuenea.
• Kiwango cha roho.
• Vipasha joto viwili vya miguu vilivyotengenezwa kwa mpira
• Soketi rahisi ya kiungo cha kuingiza mikono
• Vilemba vya Quick Power Lock (kufuli ya haraka ya nguvu) ambavyo huruhusu kufungua vilemba vyote kwa urahisi kwa wakati mmoja
• Ndoo ya kunyongwa uzani na kwa kamba

KUWEKA

Fungua miguu 3 ya tripod.

Ili kurekebisha urefu wa tripod, kila mguu una viendelezi vya telescopic ambavyo vinaweza kutolewa kwa kuzungusha lever "A" kwenye kola ya kufunga "B". Shika vilemba kwa kiganja chote cha mkono. Fungua vilemba vyote vya kufunga kwa wakati mmoja.

JIHADHARI ili kuepuka kubana kidole chako wakati wa kufungua lever (angalia mchoro 1A). Wakati urefu unaohitajika umefikiwa, funga lever "A".

REKEBISHO LA PEMBE YA MGUU

Kila mguu unaweza kuwekwa kwa pembe 4 za kuenea. Ili kubadilisha pembe kwenye mguu, funga mguu kuelekea nguzo ya katikati kidogo na uvute chini kitufe cha kufunga "C" juu ya mguu. Huku umeshikilia kitufe chini, chagua pembe mpya ya mguu na kisha uachilie kitufe "C" ili kufunga katika nafasi.

Pembe ya kila mguu inaweza kubadilishwa kwa kujitegemea na miguu mingine miwili.

Nafasi ya mwisho inaruhusu kufikia kiwango cha sakafu.

REKEBISHO LA UREFU WA NGUZO YA KATIKATI

Ili kutoa nguzo ya katikati "D", fungua kitovu "E" na urekebishe urefu wa nguzo kama inavyotakiwa. Kaza kitovu "E" ili kufunga nguzo katika nafasi.

NGUZO YA KATIKATI YA MLALO

Nguzo ya katikati inayoteleza pia inaweza kutumika katika ndege ya mlalo: hii hairuhusu tu kamera kuondolewa kutoka kwa nafasi ya miguu, inatoa njia rahisi zaidi ya kupiga picha kutoka moja kwa moja juu:

• fungua kitovu "E" (4.1)
• bonyeza kitufe "Y" na, wakati huo huo, inua nguzo ya katikati "D" kabisa hadi maganda mekundu yatoke kama inavyoonyeshwa kwenye mchoro 4.2
• geuza 90° nguzo ya katikati "D" kama inavyoonyeshwa kwenye mchoro 4.3
• telezesha nguzo ya katikati "D" kwenye shimo "W" na ufunge kitovu "E" (mchoro 4.4)

NGUZO YA KATIKATI YA WIMA

Ili kuweka nguzo ya katikati katika nafasi ya wima, endelea kama ifuatavyo:

1. fungua kitovu "E" na uvute kabisa nguzo ya katikati "D" kama inavyoonyeshwa kwenye mchoro 5.1

   ONDOA MKONO WAKO KWENYE NGUZO YA KATIKATI "D" ili kuepuka kubana kidole chako (angalia mchoro 5.2)
2. ukiweka mkono wako mwingine mbali na nguzo "D", bonyeza kitufe "Y" kwa mkono mmoja (5.3)
3. bado ukiweka mkono wako mwingine mbali, kwa mkono huo huo, zungusha nguzo ya katikati "D" katika nafasi ya wima kama inavyoonyeshwa kwenye mchoro 5.4
4. zungusha nguzo hadi mshale mwekundu kwenye maganda ulingane na mshale kwenye chuma, kisha sukuma chini nguzo

KUFUNGA NA KUONDOA KICHWA CHA KAMERA

Ondoa kofia "Z" (mchoro 1)

Funga kichwa cha kamera kwenye sahani juu ya nguzo ya katikati kupitia skrubu ya kufunga ya 3/8" (kichwa cha skrubu saa). Kisha inua nguzo ya katikati na kwa bisibisi ndogo, kaza skrubu "M" juu dhidi ya msingi wa kichwa, ukihakikisha hauilazimishi. Kipengele hiki cha kipekee hufanya kazi vizuri sana na vichwa vya Manfrotto kwa sababu ya msingi ulioundwa mahsusi, ambao huzuia kichwa kufunguka kwa bahati mbaya.

Ili kuondoa kichwa, legeza skrubu "M" na uondoe kichwa kutoka kwenye nguzo kinyume na saa).

USAWAZISHAJI

Tripod hutolewa na kiwango cha roho "H" ili kukuwezesha kusawazisha tripod.

Kiwango cha roho kinaweza kuwekwa kama inavyoonyeshwa kwenye mchoro 7 ili kuhakikisha mwonekano na utendaji wa juu.

KUMBUKA

Kwa matumizi ya nje, haswa katika hali ya upepo, inawezekana kuimarisha tripod: nyonga uzani (haujatolewa) juu ya ndoano "L"

USAFIRISHAJI

Tripod ina ndoano "L" kwa kamba ya kubeba ya hiari

REKEBISHO LA MVUTANO WA KUFUNGA MGUU

Ikiwa viendelezi vya mguu wa telescopic vinateleza hata baada ya kukaza lever ya kufunga "A", mvutano wa kufunga utahitaji kurekebishwa.

Ili kufanya hivyo:

• achilia lever ya kufunga "A"
• geuza skrubu "P" saa kwa kutumia ufunguo maalum "N" uliotolewa kwenye moja ya miguu ya tripod. Kawaida theluthi ya mzunguko itatosha kufikia mvutano sahihi wa kufunga.

KUAMBATISHA VIFAA

Ondoa kofia "K"

Tripod ina uzi mmoja wa kike wa 3/8" "X" (mchoro 11) ambao unaweza kutumika kuambatisha vifaa, kama vile mikono ya Manfrotto ambayo inaweza kusaidia taa, wachunguzi, n.k.
