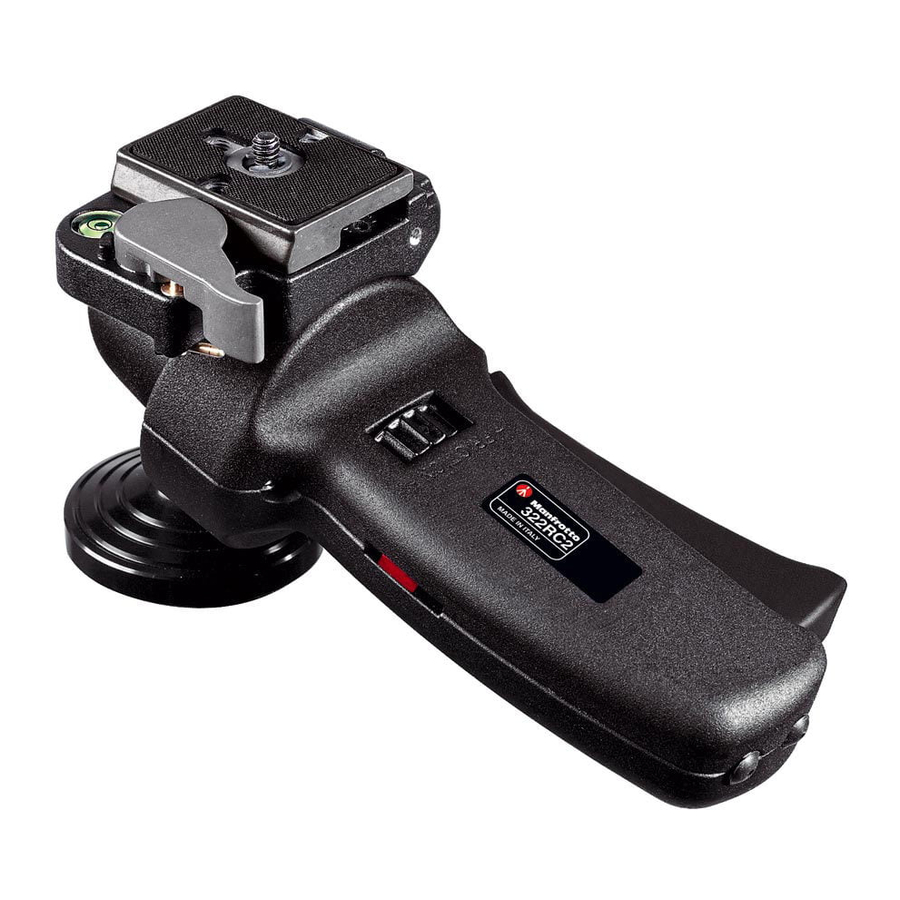

Manfrotto 322RC2 - Mwongozo wa Vifaa vya Kamera

Yaliyomo

1 UTANGULIZI
2 KUWEKA
3 KUBORESHA NAFASI YA KIFAA
4 KUBORESHA KICHWA CHA KIFAA KWA MATUMIZI NA LENZI ZA TELE ZILIZOWEKWA NA BRACKETS ZA KIAMBATISHO CHA TRIPOD
5 KUONDOA SAHANI YA KUTOLEWA HARAKA KUTOKA KICHWA
6 KUREKEBISHA KAMERA KWENYE SAHANI
7 KUWEKA KAMERA KWENYE KICHWA
8 KUONDOA KAMERA KUTOKA KICHWA
9 KUTUMIA KICHWA
10 UTENGENEZAJI
11 Pakua mwongozo
12 Katika Lugha Nyingine

UTANGULIZI

Kichwa cha mpira cha picha kinachofaa kwa matumizi na kamera za 35mm zenye lenzi fupi au za urefu wa kati - bora kwa picha za vitendo.

SIFA MUHIMU

lever moja kwa udhibiti wa haraka wa harakati zote
sahani ya kutolewa haraka yenye pini ya usalama ya pili iliyojengwa ndani
kiwango cha roho cha Bubble kilichojengwa ndani
udhibiti wa msuguano unaoweza kubadilishwa kwa uzani tofauti wa kamera
inaweza kubadilishwa kwa matumizi ya mkono wa kushoto au kulia, katika nafasi ya wima au mlalo

KUWEKA

Rekebisha kichwa cha 322RC2 kwenye tripod yako kupitia uzi wa kike wa 3/8" "A". Ili kurekebisha kichwa kwa usalama, ingiza bisibisi (au lever ndefu inayofanana) kwenye shimo "B" na uitumie kutoa nguvu zaidi ili kufunga kichwa kwa nguvu kwenye tripod.
Kuweka

onyo Sahani ya juu kwenye tripods za Manfrotto ina vifaa vya screws tatu "C" ambazo hukaza dhidi ya msingi wa kichwa ili kuhakikisha kufunga kwa ufanisi zaidi na salama.

KUBORESHA NAFASI YA KIFAA

322RC2 hukuruhusu kubadilisha nafasi ya sahani ya kamera ili kuendana na nafasi yako bora ya kufanya kazi iwe unatumia mkono wa kulia au wa kushoto, na ikiwa unapendelea kutumia kichwa kwa usawa au wima.

Mkono wa kulia – nafasi ya mlalo

Kichwa cha 322RC2 kimekusanywa kiwandani katika nafasi hii. Huna haja ya kurekebisha chochote ili kutumia kichwa katika usanidi huu

Mkono wa kushoto – nafasi ya mlalo

Ili kusanidi kichwa kwa matumizi ya mkono wa kushoto katika nafasi ya mlalo, unahitaji kuondoa mkusanyiko wa sahani ya kutolewa haraka kutoka kwa mwili wa 322RC2, na kisha uambatishe tena katika eneo sahihi.

Ili kuondoa sahani ya kutolewa haraka "G" (mtini 2), kwanza fungua lever "H". Hii haiwezi kufunguliwa wakati pini ya usalama ya pili "I" iko katika nafasi iliyofungwa. Ili kutoa kitanzi cha usalama, zungusha pini ya usalama "I" kikamilifu katika mwelekeo wa mshale. Vuta nyuma lever "H" hadi pini "L" ibonyeze juu na kushikilia "H" wazi.
Sasa tumia ufunguo wa allen uliyopewa "W" (mtini 2) ili kulegeza screws "K" na uondoe sahani ya msingi.
Sogeza mshiko wa kichwa kwenye nafasi sahihi kwa matumizi ya mkono wa kushoto kwa kubana kichochezi "D" na kugeuza mshiko mzima kuzunguka upande wa kushoto wa mpira wa katikati na kisha "chini juu" ili kichochezi kielekee mbali nawe kama inavyoonyeshwa kwenye mtini. 3.
Ondoa plugs za shimo la screw "Z"
Weka sahani ya msingi juu ya kichwa ili lever ya kufunga sahani ya kamera ya kijivu iwe upande wa pili wa kichwa kutoka kwa kichochezi. Rekebisha sahani ya msingi katika nafasi kwa kutumia ufunguo wa allen "W" ili kukaza screws "K" kwenye mashimo yenye nyuzi "X" upande wa kushoto.

Nafasi ya wima

Ili kusanidi kichwa kwa matumizi ya mkono wa kushoto au kulia katika nafasi ya wima, unahitaji kuondoa mkusanyiko wa sahani ya kutolewa haraka kutoka kwa mwili wa 322RC2, na kisha uambatishe tena katika eneo sahihi.

Ili kuondoa sahani ya kutolewa haraka "G" (mtini 2), kwanza fungua lever "H". Hii haiwezi kufunguliwa wakati pini ya usalama ya pili "I" iko katika nafasi iliyofungwa. Ili kutoa kitanzi cha usalama, zungusha pini ya usalama "I" kikamilifu katika mwelekeo wa mshale. Vuta nyuma lever "H" hadi pini "L" ibonyeze juu na kushikilia "H" wazi. Sasa tumia ufunguo wa allen uliyopewa "W" (mtini 2) ili kulegeza screws "K" na uondoe sahani ya msingi.
Sogeza mshiko wa kichwa kwenye wima kama inavyoonyeshwa kwenye mchoro 4.
Ondoa plugs za shimo la screw "Z"
Weka sahani ya msingi juu ya kichwa ili lever ya kufunga sahani ya kamera ya kijivu iwe upande wa pili wa kichwa kutoka kwa kichochezi. Rekebisha sahani ya msingi katika nafasi kwa kutumia ufunguo wa allen "W" ili kukaza screws "K" kwenye mashimo yenye nyuzi yaliyo katikati "J".

KUBORESHA KICHWA CHA KIFAA KWA MATUMIZI NA LENZI ZA TELE ZILIZOWEKWA NA BRACKETS ZA KIAMBATISHO CHA TRIPOD

Inaweza kuwa muhimu (au hata muhimu) kubadilisha nafasi ya mkusanyiko wa sahani ya kamera ya 322RC2 ikiwa unakusudia kutumia kichwa na lenzi ya tele iliyo na bracket ya kiambatisho cha tripod. Ukigundua kuwa mwili wa kamera unaning'inia nyuma ya lenzi ya tele hukuzuia kutumia lever ya sahani ya kutolewa haraka ya kijivu "H" (na kwa hivyo inakuzuia kurekebisha au kutoa kamera yako) unapaswa kugeuza mkusanyiko mzima wa sahani kuzunguka 180° ili lever ya sahani ya kutolewa haraka ya kijivu "H" iwe upande mmoja wa kichwa kama kichochezi kikuu:

Ili kuondoa sahani ya kutolewa haraka "G" (mtini 2), kwanza fungua lever "H". Hii haiwezi kufunguliwa wakati pini ya usalama ya pili "I" iko katika nafasi iliyofungwa. Ili kutoa kitanzi cha usalama, zungusha pini ya usalama "I" kikamilifu katika mwelekeo wa mshale. Vuta nyuma lever "H" hadi pini "L" ibonyeze juu na kushikilia "H" wazi. Sasa tumia ufunguo wa allen uliyopewa "W" (mtini 2) ili kulegeza screws "K" na uondoe sahani ya msingi.
Geuza sahani ya msingi kuzunguka 180° na uiweke juu ya kichwa ili lever ya kufunga sahani ya kamera ya kijivu iwe upande mmoja wa kichwa kama kichochezi. Rekebisha sahani ya msingi katika nafasi kwa kutumia ufunguo wa allen "W" ili kukaza screws "K" kwenye mashimo yenye nyuzi "V".

KUONDOA SAHANI YA KUTOLEWA HARAKA KUTOKA KICHWA

Ili kuondoa sahani ya kutolewa haraka "G" (mtini 2), kwanza fungua lever "H". Hii haiwezi kufunguliwa wakati pini ya usalama ya pili "I" iko katika nafasi iliyofungwa. Ili kutoa kitanzi cha usalama, zungusha pini ya usalama "I" kikamilifu katika mwelekeo wa mshale. Vuta nyuma lever "H" hadi pini "L" ibonyeze juu na kushikilia "H" wazi.

KUREKEBISHA KAMERA KWENYE SAHANI

Ambatisha sahani "G" kwenye kamera au lenzi yako (ikiwa unatumia lenzi ya tele na bracket ya tripod) kwa kufunga screw "M" kwenye shimo lenye nyuzi la kamera/lenzi. Hakikisha kuwa kamera/lenzi imepangwa katika mwelekeo ulioonyeshwa na mshale ulioandikwa "LENS" chini ya sahani "G". Kwa kiambatisho salama, kaza kwa kutumia pete "Q" BILA KUTUMIA NGUVU KUBWA.

onyo Hakikisha kamera yako imefungwa kwa usalama kwenye sahani ya kutolewa kabla ya matumizi

KUWEKA KAMERA KWENYE KICHWA

Sukuma pete "Q" (mtini 7) chini ili ilale bapa dhidi ya sahani "G". Ingiza sahani ya kamera "G" (mtini 8) ili ukingo wa nyuma usio na contour "Z" (ona pia mtini 7) ulingane na lever ya kufunga "H" juu ya kichwa. Sukuma chini kamera na sahani "G" hadi lever ya kufunga "H" ibonyeze kufunga.

onyo Kiambatisho salama cha kamera yako kwenye kichwa cha 322RC2 kinaweza tu kupatikana kwa kufaa sahani ya kamera kwenye sahani ya msingi katika mwelekeo sahihi kama ilivyoelezwa hapo juu!

Hakikisha kuwa sahani "G"(mtini 9) imefungwa kikamilifu kwa kusukuma lever ya kutolewa haraka ya kijivu kwa nguvu dhidi ya sahani ya kamera. Hatimaye, zungusha lever ya usalama ya pili "I" kwa mwendo wa saa ili ibonyeze juu na kuzuia lever ya kutolewa haraka ya kijivu kutoka kufunguka kwa bahati mbaya.

KUONDOA KAMERA KUTOKA KICHWA

Ili kuondoa kamera kutoka kwa kichwa, ondoa kufuli ya usalama ya pili "I", shikilia kamera kwa usalama kwa mkono mmoja, na kisha uvute nyuma lever ya kutolewa haraka ya kijivu "H" na nyingine. Inua kamera juu na nyuma kutoka kwa kichwa.

KUTUMIA KICHWA

Harakati zote za kamera hudhibitiwa kwa kutumia mshiko wa kushika "D" (mtini 1). Kubana kichochezi kikubwa mbele ya mshiko wa kushika "D" hutoa utaratibu wa kufunga na kuruhusu kichwa kusonga, kufuatia harakati za mkono/kiganja chako. Achia kichochezi tena ili kuzuia kichwa katika nafasi inayohitajika.

322RC2 ina udhibiti wa msuguano unaoweza kubadilishwa (pete "F" – mtini 11) ambayo huweka jinsi mpira unashikwa kwa nguvu na utaratibu wa kufunga. Zungusha pete "F" katika mwelekeo wa alama ya "+" ili kuongeza msuguano; zungusha katika mwelekeo wa alama ya "–" ili kupunguza msuguano.
Kiwango cha msuguano kinaonyeshwa na index "N".
322RC2 pia ina kiwango cha roho cha Bubble (mtini 11) ili kukusaidia kupata kiwango cha kamera yako na upeo wa macho. Inaweza kutolewa kutoka kwa nafasi yake ya kawaida (ikiwa haitoki kwa urahisi, jaribu kutumia koleo kwa upole) na kuingizwa upande wa pili wa kichwa ikiwa unatumia 322RC2 katika usanidi wake wa mkono wa kushoto.

UTENGENEZAJI

Baada ya matumizi ya muda mrefu unaweza kugundua kuwa utaratibu wa kufunga mpira unakuwa huru kidogo. Unaweza kurekebisha hii kwa kukaza screw "R" kidogo sana kwa kutumia ufunguo wa allen uliyopewa "W". Marekebisho madogo tu ni muhimu ili kupata nguvu kamili ya kufunga.
Kichwa cha 322RC2 kinaweza kuwekwa na kutolewa kwa shutter ya hiari (mod. 322RS, 322RSM) ili kudhibiti kamera wakati unahamisha kichwa chako.
