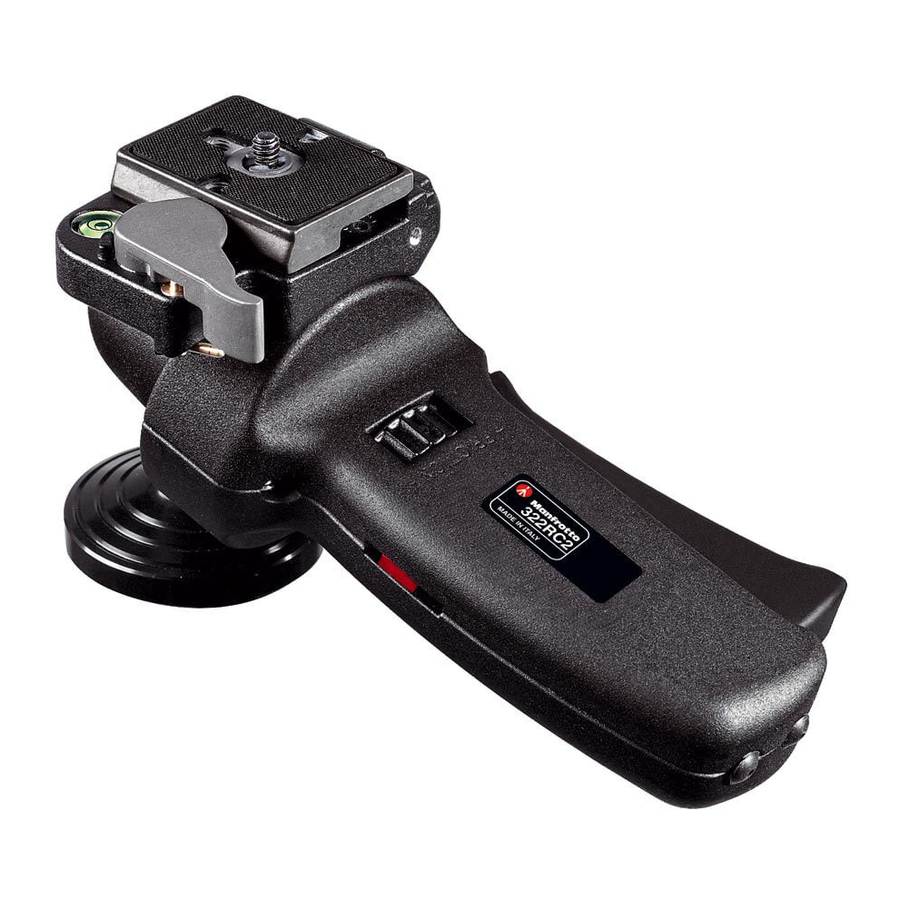

Manfrotto 322RC2 - Příručka k příslušenství fotoaparátu

ÚVOD

Fotografická kulová hlava ideální pro použití s 35mm fotoaparáty s krátkými nebo středními ohniskovými vzdálenostmi objektivů - ideální pro akční záběry.

KLÍČOVÉ VLASTNOSTI

• jediná páka pro rychlé ovládání všech pohybů
• rychloupínací destička s vestavěným sekundárním bezpečnostním kolíkem
• vestavěná bublinková vodováha
• nastavitelná regulace tření pro různé hmotnosti fotoaparátů
• možnost přizpůsobení pro leváky i praváky, ve vertikální nebo horizontální poloze

NASTAVENÍ

Upevněte hlavu 322RC2 ke svému stativu pomocí 3/8" vnitřního závitu "A". Pro bezpečné upevnění hlavy vložte šroubovák (nebo podobnou dlouhou páku) do otvoru "B" a použijte jej k vyvinutí většího pákového efektu pro pevné uzamčení hlavy ke stativu.

Horní deska stativů Manfrotto je vybavena třemi šrouby "C", které se utahují proti základně hlavy, aby zajistily ještě účinnější a bezpečnější uzamčení.

ÚPRAVA POLOHY ZAŘÍZENÍ

322RC2 vám umožňuje přizpůsobit polohu destičky fotoaparátu tak, aby vyhovovala vaší ideální pracovní poloze, ať už jste pravák nebo levák, a zda preferujete používat hlavu horizontálně nebo vertikálně.

Pravák – horizontální poloha

Hlava 322RC2 je z výroby sestavena v této poloze. Pro použití hlavy v této konfiguraci nemusíte nic upravovat.

Levák – horizontální poloha

Chcete-li nakonfigurovat hlavu pro použití levou rukou v horizontální poloze, musíte demontovat sestavu rychloupínací destičky z těla 322RC2 a poté ji znovu připevnit ve správné poloze.

• Pro demontáž rychloupínací destičky "G" (obr. 2) nejprve otevřete páku "H". Tu nelze otevřít, pokud je sekundární bezpečnostní kolík "I" v zavřené poloze. Pro uvolnění pojistky otočte bezpečnostní kolík "I" úplně ve směru šipky. Zatáhněte páku "H" zpět, dokud kolík "L" nezaklapne a neudrží "H" otevřenou.
  Nyní pomocí dodaného imbusového klíče "W" (obr. 2) povolte šrouby "K" a demontujte základní desku.

• Přesuňte rukojeť hlavy do správné polohy pro použití levou rukou stisknutím spouště "D" a otočením celé rukojeti doleva od středové koule a poté "vzhůru nohama" tak, aby spoušť směřovala od vás, jak je znázorněno na obr. 3.

• Odstraňte zátky otvorů pro šrouby "Z"
• Umístěte základní desku nad hlavu tak, aby šedá aretační páka destičky fotoaparátu byla na opačné straně hlavy než spoušť. Upevněte základní desku v poloze pomocí imbusového klíče "W" k utažení šroubů "K" do závitových otvorů "X" na levé straně.

Vertikální poloha

Chcete-li nakonfigurovat hlavu pro použití levou nebo pravou rukou ve vertikální poloze, musíte demontovat sestavu rychloupínací destičky z těla 322RC2 a poté ji znovu připevnit ve správné poloze.

• Pro demontáž rychloupínací destičky "G" (obr. 2) nejprve otevřete páku "H". Tu nelze otevřít, pokud je sekundární bezpečnostní kolík "I" v zavřené poloze. Pro uvolnění pojistky otočte bezpečnostní kolík "I" úplně ve směru šipky. Zatáhněte páku "H" zpět, dokud kolík "L" nezaklapne a neudrží "H" otevřenou. Nyní pomocí dodaného imbusového klíče "W" (obr. 2) povolte šrouby "K" a demontujte základní desku.
• Přesuňte rukojeť hlavy do vertikální polohy, jak je znázorněno na obrázku 4.

• Odstraňte zátky otvorů pro šrouby "Z"
• Umístěte základní desku nad hlavu tak, aby šedá aretační páka destičky fotoaparátu byla na opačné straně hlavy než spoušť. Upevněte základní desku v poloze pomocí imbusového klíče "W" k utažení šroubů "K" do centrálně umístěných závitových otvorů "J".

ÚPRAVA HLAVY ZAŘÍZENÍ PRO POUŽITÍ S TELEOBJEKTIVY VYBAVENÝMI MONTÁŽNÍMI DRŽÁKY STATIVU

Může být užitečné (nebo dokonce nezbytné) změnit polohu sestavy destičky fotoaparátu 322RC2, pokud hodláte používat hlavu s teleobjektivem vybaveným montážním držákem stativu. Pokud zjistíte, že tělo fotoaparátu visící za teleobjektivem vám brání v používání šedé páky rychloupínací destičky "H" (a tím vám brání v upevnění nebo uvolnění fotoaparátu), měli byste otočit celou sestavu destičky o 180° tak, aby šedá páka rychloupínací destičky "H" byla na stejné straně hlavy jako hlavní spoušť:

• Pro demontáž rychloupínací destičky "G" (obr. 2) nejprve otevřete páku "H". Tu nelze otevřít, pokud je sekundární bezpečnostní kolík "I" v zavřené poloze. Pro uvolnění pojistky otočte bezpečnostní kolík "I" úplně ve směru šipky. Zatáhněte páku "H" zpět, dokud kolík "L" nezaklapne a neudrží "H" otevřenou. Nyní pomocí dodaného imbusového klíče "W" (obr. 2) povolte šrouby "K" a demontujte základní desku.
• Otočte základní desku o 180° a umístěte ji nad hlavu tak, aby šedá aretační páka destičky fotoaparátu byla na stejné straně hlavy jako spoušť. Upevněte základní desku v poloze pomocí imbusového klíče "W" k utažení šroubů "K" do závitových otvorů "V".

DEMONTÁŽ RYCHLOUPÍNACÍ DESTIČKY Z HLAVY

Pro demontáž rychloupínací destičky "G" (obr. 2) nejprve otevřete páku "H". Tu nelze otevřít, pokud je sekundární bezpečnostní kolík "I" v zavřené poloze. Pro uvolnění pojistky otočte bezpečnostní kolík "I" úplně ve směru šipky. Zatáhněte páku "H" zpět, dokud kolík "L" nezaklapne a neudrží "H" otevřenou.

UPEVNĚNÍ FOTOAPARÁTU K DESTIČCE

Připevněte destičku "G" k fotoaparátu nebo objektivu (pokud používáte teleobjektiv s držákem stativu) upevněním šroubu "M" do závitového otvoru fotoaparátu/objektivu. Ujistěte se, že je fotoaparát/objektiv zarovnán ve směru znázorněném šipkou označenou "LENS" (objektiv) na spodní straně destičky "G". Pro bezpečné upevnění utáhněte pomocí kroužku "Q" BEZ POUŽITÍ NADMĚRNÉ SÍLY.

Před použitím se ujistěte, že je váš fotoaparát bezpečně uzamčen k rychloupínací destičce.

MONTÁŽ FOTOAPARÁTU NA HLAVU

Zatlačte kroužek "Q" (obr. 7) dolů tak, aby ležel naplocho proti destičce "G". Vložte destičku fotoaparátu "G" (obr. 8) tak, aby nekonturovaná zadní hrana "Z" (viz také obr. 7) lícovala s aretační pákou "H" na horní straně hlavy. Zatlačte fotoaparát a destičku "G" dolů, dokud aretační páka "H" nezaklapne.

Bezpečné upevnění fotoaparátu k hlavě 322RC2 lze dosáhnout pouze správným vložením destičky fotoaparátu do základní desky ve správné orientaci, jak je popsáno výše!

Ujistěte se, že je destička "G" (obr. 9) plně uzamčena silným zatlačením šedé rychloupínací páky proti destičce fotoaparátu. Nakonec otočte sekundární bezpečnostní pákou "I" ve směru hodinových ručiček tak, aby vyskočila a zabránila náhodnému otevření šedé rychloupínací páky.

DEMONTÁŽ FOTOAPARÁTU Z HLAVY

Pro demontáž fotoaparátu z hlavy uvolněte sekundární bezpečnostní zámek "I", držte fotoaparát bezpečně v jedné ruce a poté zatáhněte šedou rychloupínací páku "H" zpět druhou rukou. Zvedněte fotoaparát nahoru a dozadu z hlavy.

POUŽÍVÁNÍ HLAVY

Všechny pohyby fotoaparátu se ovládají pomocí rukojeti "D" (obr. 1). Stisknutím velké spouště na přední straně rukojeti "D" se uvolní uzamykací mechanismus a umožní se pohyb hlavy podle pohybů vaší ruky/zápěstí. Opětovným uvolněním spouště se hlava zablokuje v požadované poloze.

322RC2 má nastavitelnou regulaci tření (kroužek "F" – obr. 11), která nastavuje, jak pevně je koule uchopena uzamykacím mechanismem. Otočte kroužkem "F" ve směru symbolu "+", abyste zvýšili tření; otočte jím ve směru symbolu "–", abyste tření snížili.
Úroveň tření je zobrazena indexem "N".
322RC2 má také bublinkovou vodováhu (obr. 11), která vám pomůže vyrovnat fotoaparát s horizontem. Lze ji vyjmout z její standardní polohy (pokud nevychází snadno, zkuste jemně použít kleště) a vložit na opačnou stranu hlavy, pokud používáte 322RC2 v konfiguraci pro leváky.

ÚDRŽBA

Po delším používání si můžete všimnout, že se mechanismus uzamykání koule mírně uvolní. Můžete to znovu nastavit velmi mírným utažením šroubu "R" pomocí dodaného imbusového klíče "W". K obnovení plné uzamykací síly jsou nutné pouze malé úpravy.
Hlavu 322RC2 lze vybavit volitelnou spouští (mod. 322RS, 322RSM) pro ovládání fotoaparátu při pohybu hlavou.
