Manfrotto MVR901ECEX - Manuál dálkového ovládání

OBSAH BALENÍ

Zkontrolujte, zda jste obdrželi následující položky:

• Uživatelské manuály
• Dálkové ovládání videokamery

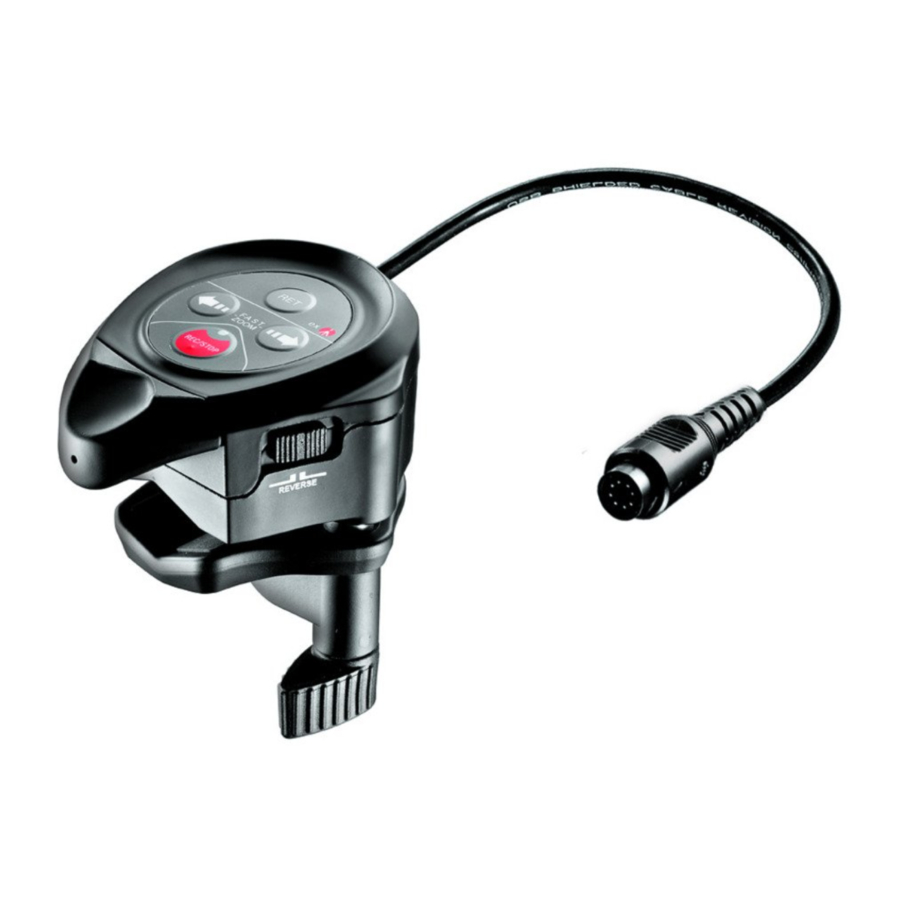

PŘEHLED ZAŘÍZENÍ

Ovladač zoomu je navržen pro ovládání videokamer Sony PMW-EX.

1. REC/STOP
2. Rychlý zoom
3. RET
4. Indikátor LED napájení
5. Omezení rychlosti zoomu
6. Přepínač směru zoomu
7. Ovladač zoomu

Funkce

• Plynulá regulace zoomu
• Omezení rychlosti zoomu
• Přepínač směru zoomu
• Záznam zapnuto/vypnuto
• Funkce RET
• Maximální rychlost širokoúhlého/tele zoomu pomocí tlačítek jedním dotykem
• Indikátor LED napájení
• Kabel o délce 100 cm
• Rozsah svorky: kulatá trubka/potrubí/tyč: průměr 12 mm (0,47") až 23 mm (0,90")

PŘIPOJENÍ K PODPOŘE

Rozsah svorky: kulatá trubka/potrubí/tyč: Ø 12 mm (0,47") až 23 mm (0,90") průměr

PŘIPOJENÍ KE KAMERĚ

1. Vypněte kameru
2. Ujistěte se, že ovladač připojujete pouze ke kamerám Sony PMW-EX.
3. Připojte kabel ovladače k 8kolíkovému konektoru na kamerách
4. Zapněte kameru – nyní můžete začít používat ovladač.
   Po zapnutí kamery by se měl indikátor LED trvale rozsvítit.

PROVOZ

Funkce ovladače

Ovladač umožňuje ovládat zoom otáčením doprava nebo doleva.
Čím větší je úhel otočení ovladače, tím vyšší je rychlost zoomu.

Výběr omezení rychlosti zoomu

Otáčejte omezením rychlosti zoomu ve směru hodinových ručiček pro nastavení vyššího omezení rychlosti zoomu. Otáčejte jím v opačném směru pro nastavení nižšího omezení rychlosti.

Zoom v proměnlivém režimu

Otočte ovladačem zoomu doprava nebo doleva pro zoom do tele nebo širokoúhlého záběru (v závislosti na nastavení směru zoomu).
Čím větší je úhel otočení ovladače, tím vyšší je rychlost zoomu. Rychlost zoomu je omezena "omezením rychlosti zoomu".

Zoom v režimu maximální rychlosti

Stiskněte jedno z tlačítek "rychlého zoomu" pro zoom do širokoúhlého nebo tele záběru (v závislosti na poloze přepínače směru zoomu) s maximální rychlostí zoomu. Maximální rychlost zoomu potlačuje nastavení "omezení rychlosti zoomu".

Spuštění/zastavení záznamu

Jedním stisknutím tlačítka spustíte nahrávání (recording).
Opětovným stisknutím tlačítka zastavíte nahrávání (recording).

Funkce RET

Stisknutím tlačítka provedete funkci RET.

Přizpůsobení směru zoomu

Chcete-li změnit směr zoomu, přesuňte přepínač směru zoomu, který se nachází na pravé straně těla ovladače, do opačné polohy.

OPATŘENÍ

Odolnost proti vodě

Věnovali jsme velkou pozornost tomu, aby byl ovladač co nejvíce odolný proti vodě, a přitom si zachoval rozumnou cenu.
Nemůžeme však zaručit 100% odolnost proti vodě za všech okolností a měli byste se vyvarovat používání ovladače v náročných podmínkách prostředí, jako je déšť a vlhkost nad 70 %.

Vysoká teplota

Vyhýbejte se teplotám přesahujícím +70 °C – zejména nenechávejte ovladač vystaven přímému kontaktu se silným slunečním zářením, např. v autě zaparkovaném na slunném místě.

PROVOZNÍ SPECIFIKACE

Rozsah provozních teplot -10 °C (14 °F) + 60 °C (140 °F)
Rozsah skladovacích teplot -20 °C (-4 °F°) + 70 °C (158 °F)
Relativní vlhkost (nekondenzující) max. 70 %

OMEZENÍ ODPOVĚDNOSTI

Informace obsažené v tomto dokumentu se mohou změnit bez předchozího upozornění. Společnost Manfrotto neposkytuje žádnou záruku a nenese odpovědnost za jakékoli chyby v informacích obsažených v tomto dokumentu.

PROHLÁŠENÍ O SHODĚ

Shoda pro Evropu

Označení symbolem CE znamená, že tento systém splňuje příslušné směrnice Rady Evropské unie

Informace FCC třídy B

Toto zařízení bylo testováno a shledáno vyhovujícím limitům pro digitální zařízení třídy B podle části 15 pravidel FCC. Tyto limity jsou navrženy tak, aby poskytovaly přiměřenou ochranu proti škodlivému rušení při instalaci v obytných prostorách. Toto zařízení generuje, používá a může vyzařovat vysokofrekvenční energii, a pokud není instalováno a používáno v souladu s pokyny, může způsobovat škodlivé rušení radiokomunikace. Nelze však zaručit, že při konkrétní instalaci k rušení nedojde. Pokud toto zařízení způsobuje škodlivé rušení rozhlasového nebo televizního příjmu, což lze zjistit vypnutím a zapnutím zařízení, doporučujeme uživateli, aby se pokusil rušení odstranit jedním nebo více z následujících opatření:

• Přeorientujte nebo přemístěte přijímací anténu.
• Zvětšete vzdálenost mezi zařízením a přijímačem.
• Připojte zařízení do zásuvky v jiném obvodu, než ke kterému je připojen přijímač.
• Požádejte o pomoc prodejce nebo zkušeného radiotechnika/televizního technika.

Jakékoli změny nebo úpravy, které nejsou výslovně schváleny společností Manfrotto, mohou zrušit oprávnění uživatele provozovat toto zařízení

Prohlášení ICES-003/NMB-003

Toto zařízení splňuje kanadské normy ICES-003 třídy B.
