Manfrotto 405 - Příručka k příslušenství fotoaparátu

ÚVOD

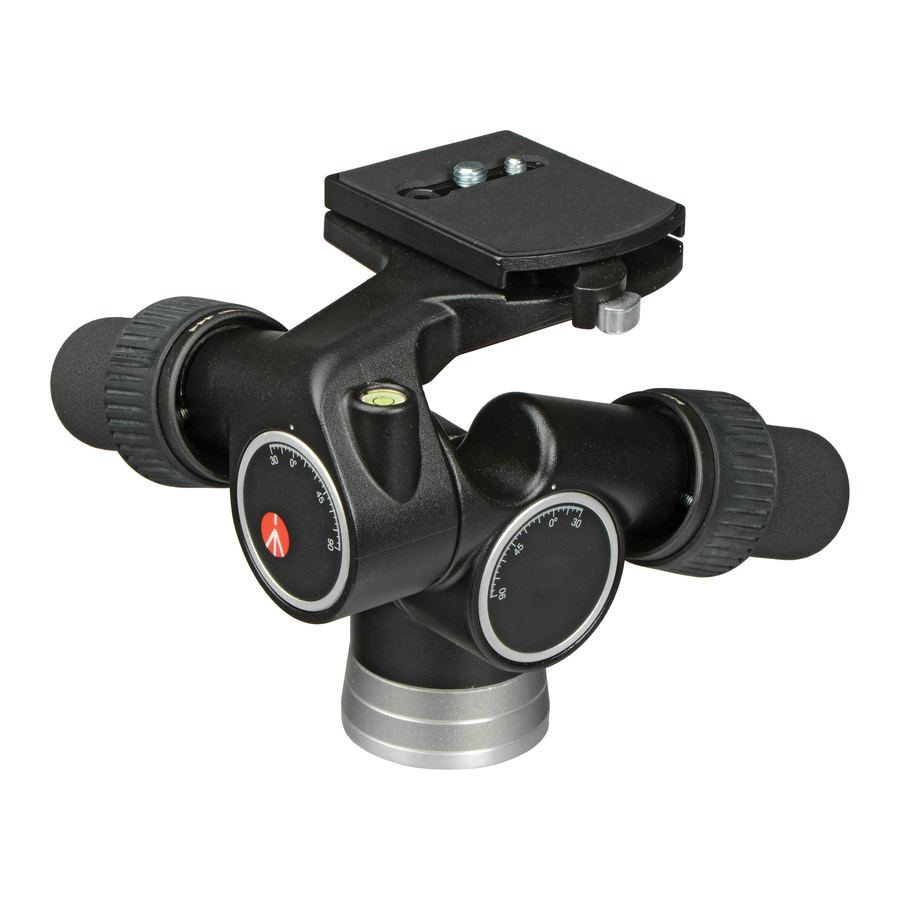

Hlava nabízí přesný pohyb s převody ve třech směrech a je navržena pro 35mm zrcadlovky, střední a velké formáty fotoaparátů.

KLÍČOVÉ VLASTNOSTI

• Možnost dočasně odpojit pohyb s převody pro rychlé nastavení fotoaparátu do požadované obecné polohy a poté zapojit pohyby s převody pro finální úpravu.
• Rychloupínací destička s dodatečným zabezpečením.
• 1/4" a 3/8" šrouby pro fotoaparát.
• 3 vodováhy.

NASTAVENÍ

MONTÁŽ HLAVY NA STATIV

Namontujte hlavu na stativ pomocí 3/8" vnitřního závitu "G".

Horní deska stativů Manfrotto je vybavena třemi stavěcími šrouby "V", které se upínají proti základně hlavy, aby zajistily účinné a bezpečné uzamčení.

ODSTRANĚNÍ RYCHLOUPÍNACÍ

DESTIČKY Z HLAVY

Páka "N" je vybavena bezpečnostním tlačítkem "O", které zabraňuje náhodnému uvolnění destičky fotoaparátu "I".

Pro uvolnění destičky fotoaparátu "I":

• zatáhněte za aretační páku "N" ve směru šipky (obr. 2) až na doraz
• držte páku "N" v této poloze a současně stiskněte tlačítko "O" (obr. 3)
• tím se páka "N" může dále otáčet a uvolnit tak destičku fotoaparátu "I"

ŠROUB DESTIČKY FOTOAPARÁTU

Rychloupínací destička "I" je dodávána s 1/4" "L" a 3/8" "H" šrouby pro fotoaparát.

Pro odstranění nepoužitého šroubu:

• odstraňte gumovou krytku "M" jejím opatrným vytlačením jedním prstem
• odstraňte šroub "L" nebo "H"
• nasaďte zpět gumovou krytku, aby nedošlo ke ztrátě šroubu

Hlava má 1/4" a 3/8" otvory pro uložení nepoužitého šroubu.

MONTÁŽ

FOTOAPARÁT NA DESTIČKU

Připevněte fotoaparát na destičku "I" zašroubováním šroubu fotoaparátu "H" nebo "L" do závitového otvoru fotoaparátu BEZ POUŽITÍ SÍLY.

Šroub "H" nebo "L" se posouvá podél štěrbiny "R", což vám umožňuje vyrovnat objektiv fotoaparátu s destičkou "I", a tím zvolit nejlepší polohu pro vyvážení.

Poznámka: Šrouby "H" a "L" mají v hlavě drážku, která umožňuje jejich utažení mincí.

Poznámka: Destička "I" (obr. 1) má také 1/4" závitový nástavec "S" a 3/8" závitový nástavec "T".

MONTÁŽ FOTOAPARÁTU NA HLAVU

Vložte destičku fotoaparátu "I" (obr. 5) do rybinových stran "U" na horní straně hlavy a poté zatlačte destičku "I" dolů, dokud aretační páka "N" nezaklapne a nezavře se.

Ujistěte se, že je destička "I" (obr. 6) zcela uzamčena zatlačením páky "N" až na levou stranu a zkontrolujte, zda je fotoaparát bezpečně upevněn.

ODSTRANĚNÍ FOTOAPARÁTU Z HLAVY

Kdykoli je třeba fotoaparát sejmout z hlavy, držte fotoaparát bezpečně v jedné ruce a druhou rukou ovládejte aretační páku "N" a bezpečnostní páku "O".

POUŽITÍ

JEMNÉ NASTAVENÍ

Použijte následující ovládací knoflíky (obr. 1)

"A" = Pan (otáčení)

"B" = Tilt (naklánění)

"C" = Levelling (vyrovnání)

Jemné nastavení se provádí jednoduchým otáčením ovládacích knoflíků (obr. 8, 9 a 10)

Konstrukce převodového mechanismu umožňuje nastavit fotoaparát do polohy bez nutnosti aretace po dosažení požadovaných úhlů.

RYCHLÉ NASTAVENÍ

Použijte následující ovládací kroužky (obr. 1)

"D" = Pan (otáčení)

"E" = Tilt (naklánění)

"F" = Levelling (vyrovnání)

Rychlé nastavení lze provést ručním otočením ovládacího kolečka ("D", "E", "F") o 90° ve směru šipek (obr. 11).

Při držení ovládacího kolečka otevřeného lze fotoaparát druhou rukou rychle umístit do požadované polohy. Uvolněním ovládacího kroužku se hlava uzamkne v poloze. Hlava je vybavena 3 vodováhami: "P" pro otáčení (obr. 8), "X" pro vertikální formát portrétu (obr. 9) a "Z" pro horizontální polohu (obr. 10).
