Manfrotto 405 - Fotoaparato priedo vadovas

ĮVADAS

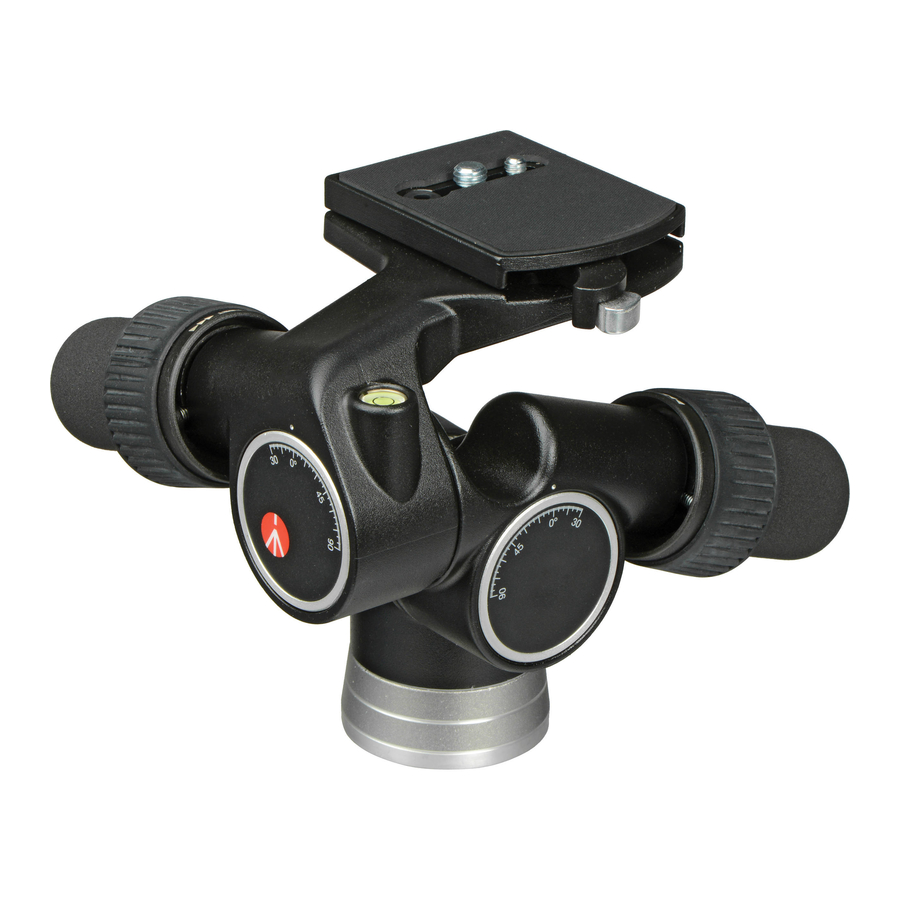

Ši galvutė siūlo tikslų pavarų judėjimą trimis kryptimis ir yra skirta 35 mm SLR, vidutinio ir didelio formato fotoaparatams

PAGRINDINĖS SAVYBĖS

• Galimybė laikinai atjungti pavarų judėjimą, kad būtų galima greitai nustatyti fotoaparatą į reikiamą bendrą padėtį, o tada įjungti pavarų judesius galutiniam reguliavimui
• Greito atleidimo plokštelė su papildoma apsauga
• 1/4" ir 3/8" fotoaparato varžtai
• 3 gulsčiukai

NUSTATYMAS

GALVUTĖS SURINKIMAS ANT TRIKOJO

Surinkite galvutę ant trikojo naudodami 3/8" vidinį sriegį "G".

Viršutinė plokštė ant Manfrotto trikojų yra aprūpinta trimis fiksavimo varžtais "V", kurie prispaudžia galvutės pagrindą, kad užtikrintų efektyvų ir saugų užrakinimą.

GREITO ATLEIDIMO NUĖMIMAS

PLOKŠTELĖ NUO GALVUTĖS

Svirtis "N" yra aprūpinta saugos mygtuku "O", kad fotoaparato plokštelė "I" netyčia nebūtų atleista.

Norėdami atleisti fotoaparato plokštelę "I":

• patraukite fiksavimo svirtį "N" rodyklės kryptimi (2 pav.), kol ji nebejudės
• laikykite svirtį "N" aukščiau nurodytoje padėtyje ir tuo pačiu metu paspauskite mygtuką "O" (3 pav.)
• tai leidžia svirčiai "N" pasisukti toliau, taip atleidžiant fotoaparato plokštelę "I"

PLOKŠTELĖS FOTOAPARATO VARŽTAS

Greito atleidimo plokštelė "I" tiekiama su 1/4" "L" ir 3/8" "H" fotoaparato varžtais.

Norėdami pašalinti nenaudojamą varžtą:

• nuimkite guminį dangtelį "M" atsargiai išspausdami jį vienu pirštu
• nuimkite varžtą "L" arba "H"
• uždėkite guminį dangtelį, kad varžtas nepasimestų

Galvutė turi 1/4" ir 3/8" skyles nenaudojamam varžtui laikyti.

SURINKIMAS

FOTOAPARATAS ANT PLOKŠTELĖS

Pritvirtinkite fotoaparatą prie plokštelės "I" įsukdami fotoaparato varžtą "H" arba "L" į fotoaparato sriegio skylę NENAUDODAMI JĖGOS.

Varžtas "H" arba "L" slysta išilgai plyšio "R", leidžiant jums sulygiuoti fotoaparato objektyvą su plokštele "I" ir taip pasirinkti geriausią balansavimo padėtį.

Pastaba: varžtai "H" ir "L" turi griovelį galvutėje, kad juos būtų galima priveržti moneta

Pastaba: plokštelė "I" (1 pav.) taip pat turi 1/4" sriegio tvirtinimo elementą "S" ir 3/8" sriegio tvirtinimo elementą "T"

FOTOAPARATO MONTAVIMAS ANT GALVUTĖS

Įkiškite fotoaparato plokštelę "I" (5 pav.) į griovelio šonus "U" galvutės viršuje ir tada paspauskite plokštelę "I" žemyn, kol fiksavimo svirtis "N" spragtelės ir užsidarys.

Įsitikinkite, kad plokštelė "I" (6 pav.) yra visiškai užrakinta, stumdami svirtį "N" iki galo į kairę pusę ir patikrindami, ar fotoaparatas tvirtai pritvirtintas

FOTOAPARATO NUĖMIMAS NUO GALVUTĖS

Kai fotoaparatą reikia nuimti nuo galvutės, viena ranka tvirtai laikykite fotoaparatą, o kita ranka valdykite fiksavimo svirtį "N" ir saugos svirtį "O".

NAUDOJIMAS

TIKSLUS REGULIAVIMAS

Naudokite šias valdymo rankenėles (1 pav.)

"A" = Pan (Panoraminis)

"B" = Tilt (Pakreipimas)

"C" = Levelling (Lygiavimas)

Tikslus reguliavimas atliekamas tiesiog pasukant valdymo rankenėles (8, 9 ir 10 pav.)

Pavarų mechanizmo konstrukcija leidžia nustatyti fotoaparatą į padėtį, nereikalaujant užrakinti, kai pasiekiami reikiami kampai

GREITAS REGULIAVIMAS

Naudokite šiuos valdymo žiedus (1 pav.)

"D" = Pan (Panoraminis)

"E" = Tilt (Pakreipimas)

"F" = Levelling (Lygiavimas)

Greitas reguliavimas gali būti atliekamas ranka pasukant valdymo ratuką ("D", "E", "F") 90° kampu pagal rodykles (11 pav.).

Laikydami valdymo ratuką atidarytą, kita ranka galite greitai perkelti fotoaparatą į norimą padėtį. Atleiskite valdymo žiedą, kad užfiksuotumėte galvutę padėtyje. Galvutė tiekiama su 3 gulsčiukais: "P" panoraminiam (8 pav.), "X" vertikaliam portreto formatui (9 pav.) ir "Z" horizontaliai padėčiai (10 pav.).
