Manfrotto MVR901ECEX - Nuotolinio valdymo spaustuvo vadovas

PAKUOTĖS TURINYS

Patikrinkite, ar gavote šiuos elementus:

• Vartotojo vadovai
• Vaizdo kameros nuotolinio valdymo pultas

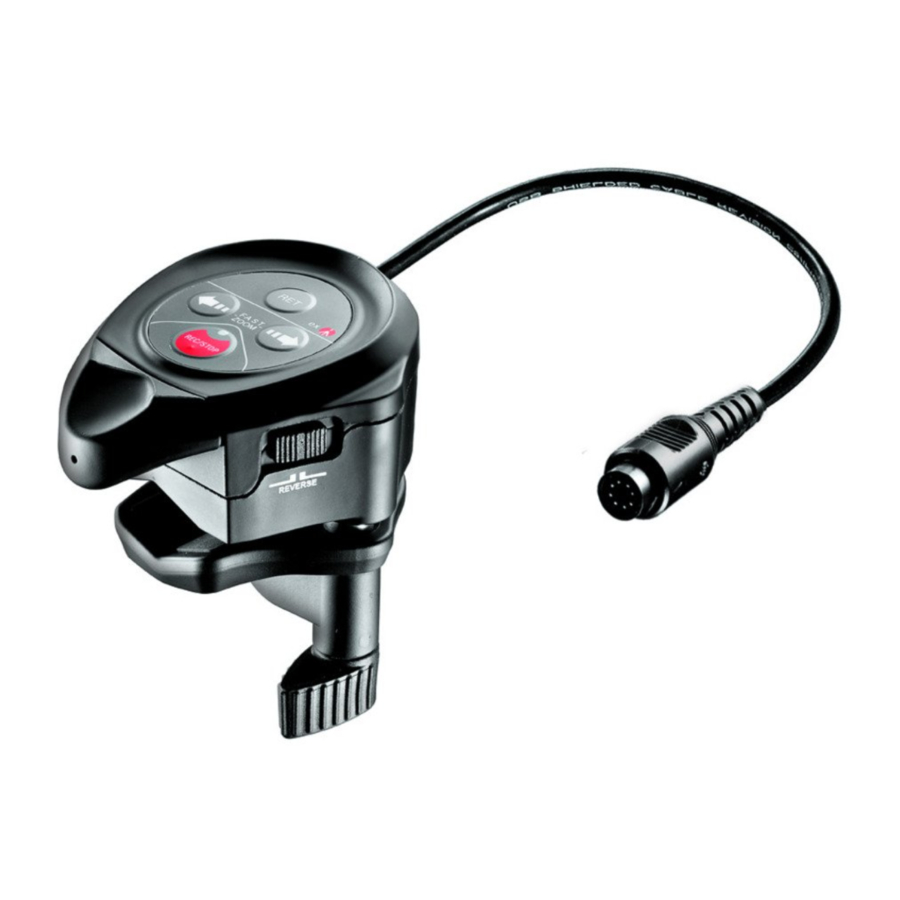

ĮRENGINIO APŽVALGA

Priartinimo valdiklis skirtas valdyti "Sony PMW-EX" vaizdo kamerų veikimą.

1. REC/STOP (Įrašymas/Stabdymas)
2. Greitas priartinimas
3. RET
4. Maitinimo LED indikatorius
5. Priartinimo greičio apribojimas
6. Priartinimo krypties jungiklis
7. Priartinimo rankenėlė

Savybės

• Kintamas tolygus priartinimo valdymas
• Priartinimo greičio apribojimas
• Priartinimo krypties jungiklis
• Įrašymo įjungimas/išjungimas
• RET funkcija
• Maksimalaus greičio plataus/tele priartinimo mygtukai vienu paspaudimu
• Maitinimo įjungimo LED indikatorius
• 100 cm ilgio kabelis
• Spaustuvo diapazonas: apvalus vamzdis/vamzdelis/strypas: 12 mm (0,47") iki 23 mm (0,90") skersmens

JUNGTIS PRIE ATRAMOS

Spaustuvo diapazonas: apvalus vamzdis/vamzdelis/strypas: Ø 12mm (0.47") iki 23mm (0.90") skersmens

JUNGTIS PRIE KAMEROS

1. Išjunkite kamerą
2. Įsitikinkite, kad valdiklį jungiate tik prie "Sony PMW-EX" vaizdo kamerų.
3. Prijunkite valdiklio kabelį prie 8 kontaktų jungties, esančios ant kamerų
4. Įjunkite kamerą – dabar galite pradėti naudoti valdiklį.
   Įjungus kamerą, LED indikatorius turi nuolat šviesti.

VEIKIMAS

Rankenėlės funkcionalumas

Rankenėlė leidžia valdyti priartinimą sukant ją į dešinę arba į kairę.
Kuo didesniu kampu pasukama rankenėlė, tuo didesnis priartinimo greitis.

Priartinimo greičio apribojimo pasirinkimas

Pasukite priartinimo greičio apribojimą pagal laikrodžio rodyklę, kad nustatytumėte didesnį priartinimo greičio apribojimą. Pasukite priešinga kryptimi, kad nustatytumėte mažesnį greičio apribojimą.

Kintamo režimo priartinimas

Pasukite priartinimo rankenėlę į dešinę arba į kairę, kad priartintumėte tele arba plačiai (priklausomai nuo nustatytos priartinimo krypties).
Kuo didesniu kampu pasukama rankenėlė, tuo didesnis priartinimo greitis. Priartinimo greitį riboja "priartinimo greičio apribojimas".

Maksimalaus greičio režimo priartinimas

Paspauskite vieną iš "greito priartinimo" (fast zoom) mygtukų, kad priartintumėte plačiai arba tele (priklausomai nuo priartinimo krypties jungiklio padėties) maksimaliu priartinimo greičiu. Maksimalaus greičio priartinimas nepaiso "priartinimo greičio apribojimo" nustatymo.

Įrašymo pradžia/pabaiga

Vieną kartą paspauskite mygtuką, kad pradėtumėte įrašymą.
Dar kartą paspauskite mygtuką, kad sustabdytumėte įrašymą.

RET funkcija

Paspauskite mygtuką, kad įvykdytumėte RET funkciją.

Priartinimo krypties pritaikymas

Norėdami pakeisti priartinimo kryptį, perkelkite priartinimo krypties jungiklį, esantį dešinėje valdiklio korpuso pusėje, į priešingą padėtį.

ATSARGUMO PRIEMONĖS

Atsparumas vandeniui

Skiriame daug dėmesio tam, kad valdiklis būtų kuo atsparesnis vandeniui, išlaikant priimtiną kainą.
Tačiau negalime garantuoti 100% atsparumo vandeniui visomis aplinkybėmis, todėl turėtumėte vengti naudoti valdiklį esant sunkioms aplinkos sąlygoms, pvz., lyjant lietui ir esant didesniam nei 70% drėgmės lygiui.

Aukšta temperatūra

Venkite aukštesnės nei +70°C temperatūros – ypač nepalikite valdiklio tiesiogiai veikiamo stiprių saulės spindulių, pvz., automobilyje, pastatytame saulėtoje vietoje.

EKSPLOATACINĖS SPECIFIKACIJOS

Darbinės temperatūros diapazonas -10°C (14°F) + 60°C (140°F)
Laikymo temperatūros diapazonas -20°C (-4°F°) + 70°C (158°F)
Santykinė drėgmė (nekondensuojanti) maks. 70%

ATSAKOMYBĖS APRIBOJIMAS

Šiame dokumente pateikta informacija gali būti keičiama be išankstinio įspėjimo. "Manfrotto" nesuteikia jokių garantijų ir neatsako už jokias klaidas, pateiktas šiame dokumente.

ATITIKTIES DEKLARACIJA

Atitiktis Europai

Pažymėjimas CE simboliu rodo, kad ši sistema atitinka taikomas Europos Sąjungos Tarybos direktyvas

FCC B klasės informacija

Ši įranga buvo išbandyta ir nustatyta, kad ji atitinka B klasės skaitmeninio įrenginio apribojimus pagal FCC taisyklių 15 dalį. Šie apribojimai skirti užtikrinti pagrįstą apsaugą nuo žalingų trukdžių įrengiant gyvenamosiose patalpose. Ši įranga generuoja, naudoja ir gali spinduliuoti radijo dažnio energiją, o jei ji nebus įrengta ir naudojama pagal instrukcijas, gali sukelti žalingų trukdžių radijo ryšiui. Tačiau nėra jokios garantijos, kad tam tikrame įrengime nebus trukdžių. Jei ši įranga sukelia žalingų trukdžių radijo ar televizijos priėmimui, kuriuos galima nustatyti išjungiant ir įjungiant įrangą, vartotojas raginamas pabandyti ištaisyti trukdžius viena ar keliomis iš šių priemonių:

• Perorientuokite arba perkelkite priėmimo anteną.
• Padidinkite atstumą tarp įrangos ir imtuvo.
• Prijunkite įrangą prie kitos grandinės lizdo nei tas, prie kurio prijungtas imtuvas.
• Kreipkitės pagalbos į pardavėją arba patyrusį radijo/TV techniką.

Bet kokie pakeitimai ar modifikacijos, kurių aiškiai nepatvirtino "Manfrotto", gali panaikinti vartotojo teisę naudoti šią įrangą

ICES-003/NMB-003 pareiškimas

Šis įrenginys atitinka Kanados ICES-003 B klasę.
