Manfrotto MVR901ECEX - Fjernbetjeningsklemme - Manual

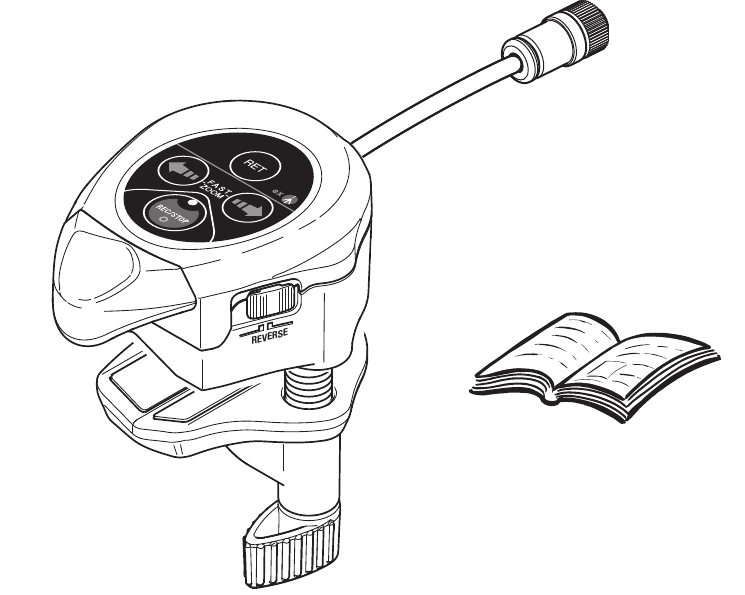

PAKKENS INDHOLD

Kontroller, at du har modtaget følgende:

• Brugervejledninger
• Fjernbetjening til videokamera

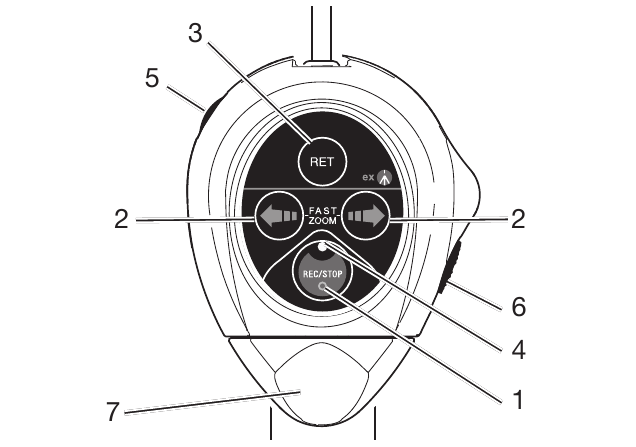

ENHEDSOVERSIGT

Zoom-controlleren er designet til at styre betjeningen af Sony PMW-EX videokameraer.

1. REC/STOP
2. Hurtig zoom
3. RET
4. LED-indikator for strøm
5. Zoomhastighedsbegrænsning
6. Zoomretningskontakt
7. Zoomknap

Funktioner

• Variabel trinløs zoomkontrol
• Zoomhastighedsbegrænsning
• Zoomretningskontakt
• Optagelse til/fra
• RET-funktion
• Maks. hastighed bred/tele zoom med one-touch knapper
• LED-indikator for strøm – til
• 100 cm langt kabel
• Klemmens rækkevidde: rundt rør/pibe/stang: 12 mm (0.47") til 23 mm (0.90") i diameter

TILSLUTNING TIL SUPPORTEN

Klemmens rækkevidde: rundt rør/pibe/stang: Ø 12 mm (0.47") til 23 mm (0.90") i diameter

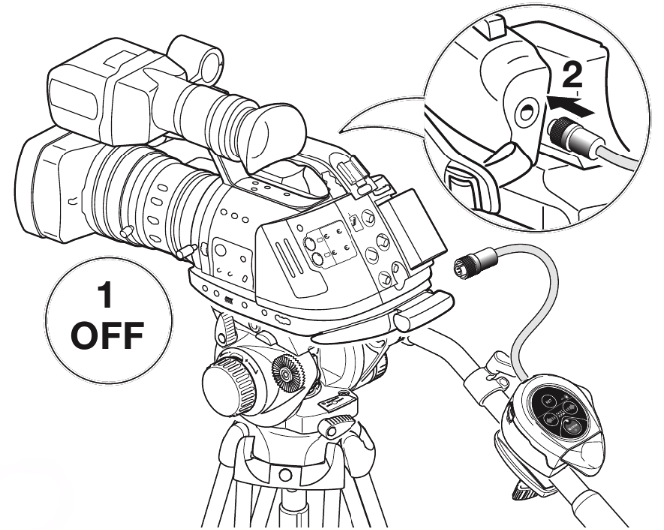

TILSLUTNING TIL KAMERAET

1. Sluk kameraet
2. Sørg for kun at tilslutte controlleren til Sony PMW-EX videokameraer.
3. Tilslut controllerkablet til 8-pin stikket på kameraerne
4. Tænd kameraet – nu kan du begynde at bruge controlleren.
   Når kameraet er tændt, skal LED-indikatoren lyse konstant.

BETJENING

Knappens funktionalitet

Knappen giver mulighed for at styre zoom ved at dreje den til højre eller venstre.
Jo mere knappen drejes, desto hurtigere er zoomhastigheden.

Valg af zoomhastighedsbegrænsning

Drej zoomhastighedsbegrænsningen med uret for at indstille en højere zoomhastighedsbegrænsning. Drej den i den modsatte retning for at indstille en lavere hastighedsbegrænsning.

Variabel zoomtilstand

Drej zoomknappen til højre eller venstre for at zoome tele eller bred (afhængigt af den indstillede zoomretning).
Jo mere knappen drejes, desto hurtigere er zoomhastigheden. Zoomhastigheden er begrænset af "zoomhastighedsbegrænsningen" (zoom speed limit).

Maksimal zoomtilstand

Tryk på en af "hurtig zoom" (fast zoom) knapperne for at zoome bred eller tele (afhængigt af zoomretningskontaktens position) med maksimal zoomhastighed. Maksimal zoomhastighed tilsidesætter opsætningen af "zoomhastighedsbegrænsning" (zoom speed limit).

Start/stop optagelse

Tryk på knappen én gang for at starte optagelsen.
Tryk på knappen igen for at stoppe optagelsen.

RET funktion

Tryk på knappen for at udføre RET-funktionen.

Tilpasning af zoomretning

For at ændre zoomretningen skal du flytte zoomretningskontakten, der findes på højre side af controllerens kabinet, til den modsatte position.

FORHOLDSREGLER

Vandafvisende

Vi har lagt stor vægt på at gøre controlleren så vandafvisende som muligt, samtidig med at den har en rimelig pris.
Vi kan dog ikke garantere 100% vandafvisning under alle omstændigheder, og du bør undgå at bruge controlleren under vanskelige miljøforhold som regn og over 70% luftfugtighed.

Høj temperatur

Undgå temperaturer over +70°C – især undgå at lade controlleren være udsat for direkte kontakt med kraftig solskin, f.eks. i bilen parkeret på et solrigt sted.

DRIFTSSPECIFIKATIONER

Driftstemperaturområde -10°C (14°F) + 60°C (140°F)
Opbevaringstemperaturområde -20°C (-4°F°) + 70°C (158°F)
Relativ luftfugtighed (ikke-kondenserende) maks. 70%

ANSVARSFRASKRIVELSE

Oplysningerne i dette dokument kan ændres uden varsel. Manfrotto giver ingen garanti og er ikke ansvarlig for eventuelle fejl i oplysningerne i dette dokument.

OVERENSSTEMMELSESERKLÆRING

Overensstemmelse for Europa

Mærkning med CE-symbolet angiver, at dette system overholder de gældende rådsdirektiver i Den Europæiske Union

FCC Klasse B Information

Dette udstyr er blevet testet og fundet i overensstemmelse med grænserne for en digital enhed i klasse B i henhold til del 15 i FCC-reglerne. Disse grænser er designet til at give rimelig beskyttelse mod skadelig interferens i en boliginstallation. Dette udstyr genererer, bruger og kan udstråle radiofrekvensenergi, og hvis det ikke installeres og bruges i overensstemmelse med instruktionerne, kan det forårsage skadelig interferens i radiokommunikation. Der er dog ingen garanti for, at der ikke vil forekomme interferens i en bestemt installation. Hvis dette udstyr forårsager skadelig interferens i radio- eller tv-modtagelse, hvilket kan fastslås ved at slukke og tænde for udstyret, opfordres brugeren til at forsøge at korrigere interferensen ved hjælp af en eller flere af følgende foranstaltninger:

• Drej eller flyt modtageantennen.
• Øg afstanden mellem udstyret og modtageren.
• Tilslut udstyret til en stikkontakt på et andet kredsløb end det, som modtageren er tilsluttet.
• Kontakt forhandleren eller en erfaren radio/tv-tekniker for at få hjælp.

Eventuelle ændringer eller modifikationer, der ikke udtrykkeligt er godkendt af Manfrotto, kan annullere brugerens ret til at betjene dette udstyr

ICES-003/NMB-003 Erklæring

Denne enhed overholder canadisk ICES-003 Klasse B.
