Manfrotto MVR901ECEX - Ръководство за дистанционно управление

СЪДЪРЖАНИЕ НА ОПАКОВКАТА

Уверете се, че сте получили следните елементи:

• Ръководства за потребителя
• Дистанционно управление за видеокамера

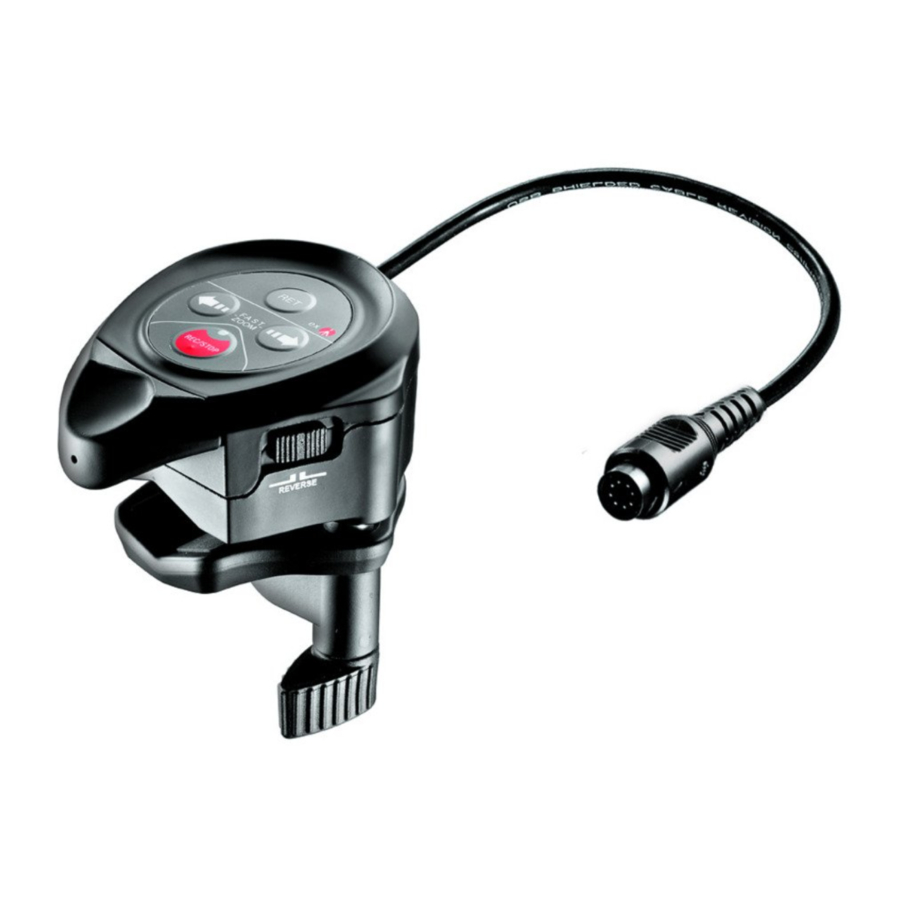

ПРЕГЛЕД НА УСТРОЙСТВОТО

Контролерът за увеличение е проектиран да контролира работата на видеокамери Sony PMW-EX.

1. REC/STOP (Запис/Стоп)
2. Бързо увеличение
3. RET
4. LED индикатор за захранване
5. Ограничение на скоростта на увеличение
6. Превключвател на посоката на увеличение
7. Копче за увеличение

Характеристики

• Променлив безстепенен контрол на увеличението
• Ограничение на скоростта на увеличение
• Превключвател на посоката на увеличение
• Запис включен/изключен
• RET функция
• Максимална скорост на широкоъгълно/теле увеличение с бутони за едно докосване
• LED индикатор за включване на захранването
• 100 cm дълъг кабел
• Обхват на скобата: кръгла тръба/тръбопровод/прът: 12 mm (0.47") до 23 mm (0.90") диаметър

СВЪРЗВАНЕ КЪМ ПОДДРЪЖКАТА

Обхват на скобата: кръгла тръба/тръбопровод/прът: Ø 12mm (0.47") до 23mm (0.90") диаметър

СВЪРЗВАНЕ КЪМ КАМЕРАТА

1. Изключете камерата
2. Уверете се, че свързвате контролера само към видеокамери Sony PMW-EX.
3. Свържете кабела на контролера към 8-пиновия конектор, намиращ се на камерите
4. Включете камерата – сега можете да започнете да използвате контролера.
   След включване на камерата, LED индикаторът трябва да свети непрекъснато.

РАБОТА

Функционалност на копчето

Копчето позволява да се контролира увеличението чрез завъртане надясно или наляво.
Колкото по-голям е ъгълът на завъртане на копчето, толкова по-бърза е скоростта на увеличение.

Избор на ограничение на скоростта на увеличение

Завъртете ограничението на скоростта на увеличение по посока на часовниковата стрелка, за да зададете по-висока граница на скоростта на увеличение. Завъртете го в обратна посока, за да зададете по-ниска граница на скоростта.

Увеличение в променлив режим

Завъртете копчето за увеличение надясно или наляво, за да увеличите теле или широкоъгълно (в зависимост от настройката на посоката на увеличение).
Колкото по-голям е ъгълът на завъртане на копчето, толкова по-бърза е скоростта на увеличение. Скоростта на увеличение е ограничена от "ограничение на скоростта на увеличение".

Увеличение в режим на максимална скорост

Натиснете един от бутоните "бързо увеличение", за да увеличите широкоъгълно или теле (в зависимост от позицията на превключвателя за посока на увеличение) с максимална скорост на увеличение. Увеличението с максимална скорост отменя настройката "ограничение на скоростта на увеличение".

Старт/стоп на записа

Натиснете бутона веднъж, за да започнете записа.
Натиснете бутона отново, за да спрете записа.

RET функция

Натиснете бутона, за да изпълните RET функцията.

Персонализиране на посоката на увеличение

За да промените посоката на увеличение, преместете превключвателя за посока на увеличение, намиращ се от дясната страна на корпуса на контролера, в обратна позиция.

ПРЕДПАЗНИ МЕРКИ

Водоустойчивост

Обърнахме голямо внимание на това контролерът да бъде възможно най-водоустойчив, като същевременно поддържаме разумна цена.
Въпреки това не можем да гарантираме 100% водоустойчивост при всякакви обстоятелства и трябва да избягвате използването на контролера при тежки условия на околната среда, като дъжд и ниво на влажност над 70%.

Висока температура

Избягвайте температури, надвишаващи +70°C – особено не оставяйте контролера изложен на пряк контакт със силни слънчеви лъчи, напр. в колата, паркирана на слънчево място.

ЕКСПЛОАТАЦИОННИ СПЕЦИФИКАЦИИ

Диапазон на работна температура -10°C (14°F) + 60°C (140°F)
Диапазон на температура на съхранение -20°C (-4°F°) + 70°C (158°F)
Относителна влажност (без кондензация) макс. 70%

ОТКАЗ ОТ ОТГОВОРНОСТ

Информацията, съдържаща се в този документ, подлежи на промяна без предизвестие. Manfrotto не дава гаранции и не носи отговорност за грешки в информацията, съдържаща се в този документ.

ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ

Съответствие за Европа

Маркировката със символа CE показва съответствието на тази система с приложимите директиви на Съвета на Европейския съюз

FCC Class B Информация

Това оборудване е тествано и е установено, че отговаря на ограниченията за цифрово устройство от клас B, съгласно част 15 от правилата на FCC. Тези ограничения са предназначени да осигурят разумна защита срещу вредни смущения в жилищна инсталация. Това оборудване генерира, използва и може да излъчва радиочестотна енергия и, ако не е инсталирано и използвано в съответствие с инструкциите, може да причини вредни смущения в радиокомуникациите. Въпреки това, няма гаранция, че смущения няма да възникнат в определена инсталация. Ако това оборудване причинява вредни смущения в радио- или телевизионното приемане, което може да се определи чрез изключване и включване на оборудването, потребителят се насърчава да се опита да коригира смущенията чрез една или повече от следните мерки:

• Преориентирайте или преместете приемната антена.
• Увеличете разстоянието между оборудването и приемника.
• Свържете оборудването към контакт във верига, различна от тази, към която е свързан приемникът.
• Консултирайте се с дилъра или опитен радио/телевизионен техник за помощ.

Всякакви промени или модификации, които не са изрично одобрени от Manfrotto, могат да анулират правото на потребителя да работи с това оборудване

ICES-003/NMB-003 Декларация

Това устройство отговаря на канадския ICES-003 Class B.
