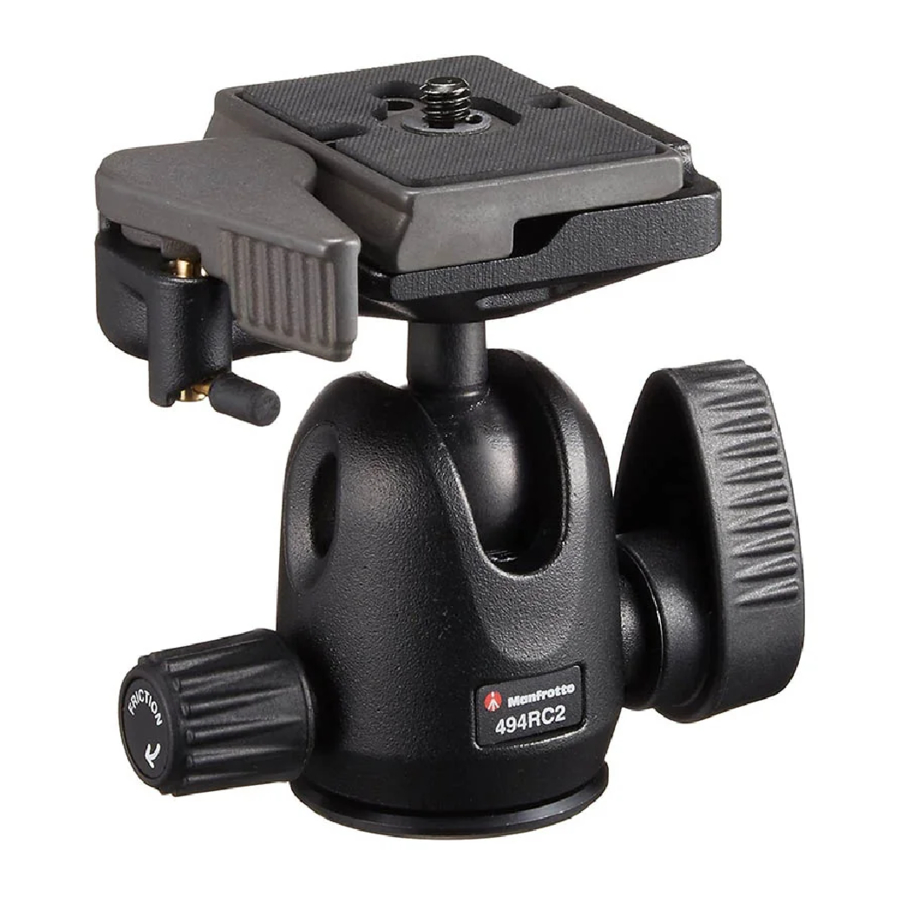

Manfrotto 494RC2, 496RC2 - Ръководство за компактни сферични глави

ВЪВЕДЕНИЕ

Сферична глава, предназначена за използване с компактни, 35-милиметрови и малки цифрови фотоапарати.

НАСТРОЙКА

Сглобете главата на статива, като използвате 3/8" вътрешна резба "A"
Горната плоча на стативите Manfrotto е оборудвана с три фиксиращи винта "B", които се захващат към основата на главата, за да осигурят ефективно и сигурно заключване.

ПРЕМАХВАНЕ НА БЪРЗОСМЕНЯЕМА ПЛОЧКА ОТ ГЛАВАТА

За да премахнете плочката "G", е необходимо да отворите лоста "H" и предпазния лост "I" напълно в посоката на стрелката, докато щифтът "L" щракне нагоре, задържайки лоста "H" отворен.

СГЛОБЯВАНЕ НА ФОТОАПАРАТА ВЪРХУ ПЛОЧКАТА

Закрепете фотоапарата върху плочката "G", като завиете винта на фотоапарата "M" в резбования отвор на фотоапарата БЕЗ ДА ПРИЛАГАТЕ СИЛА, като използвате пръстена "Q"
Преди да заключите напълно, подравнете фотоапарата с плочката "G"
Моля, уверете се, че сте заключили сигурно фотоапарата върху бързосменяемата плочка преди употреба

МОНТИРАНЕ НА ФОТОАПАРАТА ВЪРХУ ГЛАВАТА

Натиснете пръстена "Q", така че да е плосък към плочката "G"
Поставете плочката на фотоапарата "G" (фиг. 4) върху главата.

Уверете се, че плочката "G" (фиг. 5) е напълно заключена, като натиснете лоста "H" и проверите дали фотоапаратът е монтиран сигурно към главата.

ПРЕМАХВАНЕ НА ФОТОАПАРАТА ОТ ГЛАВАТА

Всеки път, когато фотоапаратът трябва да бъде премахнат от главата, дръжте фотоапарата сигурно в едната ръка, докато задействате заключващия лост "H" и предпазния лост "I" с другата.

УПОТРЕБА

Лостът "C" заключва движението на главата.
За да освободите сферата "D" за позициониране на фотоапарата, отключете лоста "C", като го завъртите до свободно положение. След като желаната позиция е постигната, заключете сферата "D", като завъртите лоста "C" напълно по посока на часовниковата стрелка.
Главата включва отделна настройка на триенето за движението на сферата, което улеснява контролирането на позиционирането на главата преди да я заключите. За да регулирате триенето, уверете се, че сферата "D" не е заключена (завъртете заключващия лост "C" обратно на часовниковата стрелка). След това дръжте фотоапарата в едната ръка и завъртете с другата копчето "F" по посока на часовниковата стрелка, за да увеличите триенето, обратно на часовниковата стрелка, за да намалите триенето.
Триенето не позволява заключването на фотоапарата: препоръчваме да заключите сферата "D", като завъртите напълно лоста "C".
Забележка
Ъгълът на лоста "C" може да бъде променен според нуждите, без да се засяга самото заключване. Издърпайте лоста навън, завъртете според нуждите и го освободете и той ще се фиксира в новата позиция.
Главите не се нуждаят от поддръжка. Не смазвайте с масло или силикон.

494RC2

8,5 cm 3.34"	0,32 kg 0.7 lbs	4 kg 8.8 lbs

496RC2

10 cm 3.93"	0,42 kg 0.92 lbs	6 kg 13,2 lbs
