Manfrotto 494RC2, 496RC2 - Kompakt Bilyalı Kafalar Kılavuzu

GİRİŞ

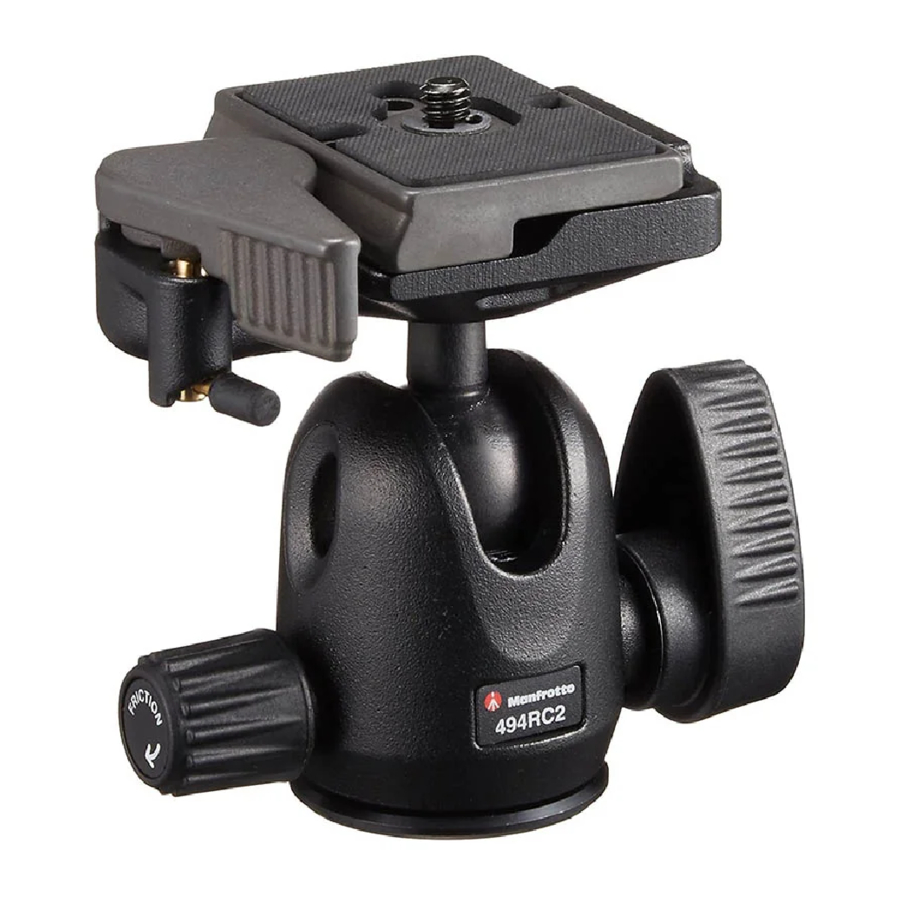

Kompakt, 35mm ve küçük dijital kameralarla kullanım için tasarlanmış bir bilyalı kafa.

KURULUM

3/8" dişi diş "A" kullanarak kafayı tripoda monte edin
Manfrotto tripodlar üzerindeki üst plaka, etkili ve güvenli kilitleme sağlamak için kafanın tabanına sıkışan üç ayar vidası "B" ile donatılmıştır.

HIZLI SERBEST BIRAKMA PLAKASINI KAFADAN ÇIKARIN

"G" plakasını çıkarmak için, "H" kolunu ve "I" güvenlik kolunu, "L" pimi "H" kolunu açık tutarak yukarı tıklayana kadar ok yönünde tamamen açmak gerekir.

KAMERAYI PLAKAYA MONTE ETME

"Q" halkasını kullanarak, kamera vidası "M"yi kameranın dişli deliğine ZORLAMADAN vidalayarak kamerayı "G" plakasına sabitleyin
Tamamen kilitlemeden önce, kamerayı "G" plakasıyla hizalayın
Lütfen kullanmadan önce kamerayı serbest bırakma plakasına güvenli bir şekilde kilitlediğinizden emin olun

KAMERAYI KAFAYA MONTE ETME

"Q" halkasını "G" plakasına düz olacak şekilde itin
Kamera plakasını "G" (şekil 4) kafanın üstüne yerleştirin.

"H" kolunu iterek ve kameranın kafaya güvenli bir şekilde takıldığını kontrol ederek "G" plakasının (şekil 5) tamamen kilitlendiğinden emin olun.

KAMERAYI KAFA'DAN ÇIKARIN

Kamera kafadan çıkarılması gerektiğinde, kilitleme kolu "H" ve güvenlik kolu "I" diğer elle çalıştırılırken kamerayı bir elinizle güvenli bir şekilde tutun.

KULLANIM

"C" kolu, kafanın hareketini kilitler.
Kamerayı konumlandırmak için "D" bilyesini serbest bırakmak için, serbest konuma gelene kadar "C" kolunun kilidini açın. İstenilen konuma ulaşıldığında, "C" kolunu saat yönünde tamamen çevirerek "D" bilyesini kilitleyin.
Kafa, bilye hareketi için ayrı bir sürtünme ayarı içerir, bu da kilitlemeden önce kafanın konumlandırılmasını kontrol etmeyi kolaylaştırır. Sürtünmeyi ayarlamak için "D" bilyesinin kilitli olmadığından emin olun ("C" kilitleme kolunu saat yönünün tersine çevirerek). Ardından kamerayı bir elinizle tutun ve sürtünmeyi sıkmak için "F" düğmesini saat yönünde, sürtünmeyi azaltmak için saat yönünün tersine çevirin.
Sürtünme, kameranın kilitlenmesine izin vermez: "C" kolunu tamamen çevirerek "D" bilyesini kilitlemenizi öneririz.
Not
"C" kolunun açısı, kilidi etkilemeden gerektiği gibi yeniden konumlandırılabilir. Kolu dışarı çekin, gerektiği gibi döndürün ve bırakın, yeni konumda yerleşecektir.
Kafalar bakım gerektirmez. Herhangi bir yağ veya silikonla yağlamayın.

494RC2

8,5 cm 3.34"	0,32 kg 0.7 lbs	4 kg 8.8 lbs

496RC2

10 cm 3.93"	0,42 kg 0.92 lbs	6 kg 13,2 lbs
