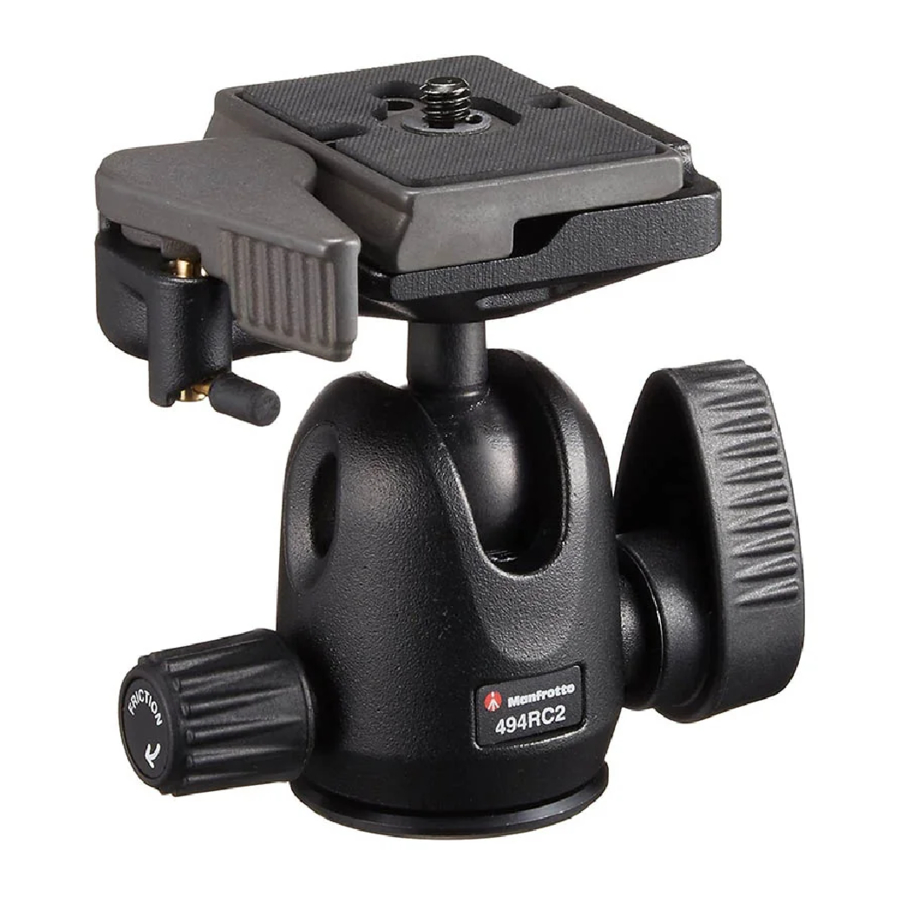

Manfrotto 494RC2, 496RC2 - Manuál ku kompaktným guľovým hlavám

ÚVOD

Guľová hlava navrhnutá pre použitie s kompaktnými 35mm a malými digitálnymi fotoaparátmi.

NASTAVENIE

Zostavte hlavu na statív pomocou 3/8" vnútorného závitu "A"
Horná doska na statívoch Manfrotto je vybavená tromi nastavovacími skrutkami "B", ktoré sa upínajú o základňu hlavy, aby sa zabezpečilo efektívne a bezpečné uzamknutie.

ODSTRÁNENIE RÝCHLOUPÍNACIE DOSKY Z HLAVY

Na odstránenie dosky "G" je potrebné úplne otvoriť páčku "H" a bezpečnostnú páčku "I" v smere šípky, až kým kolík "L" nezacvakne a neudrží páčku "H" otvorenú.

MONTÁŽ FOTOAPARÁTU NA DOSKU

Upevnite fotoaparát na dosku "G" zaskrutkovaním skrutky fotoaparátu "M" do závitového otvoru fotoaparátu BEZ POUŽITIA SILY, pomocou krúžku "Q"
Pred úplným uzamknutím zarovnajte fotoaparát s doskou "G"
Pred použitím sa uistite, že ste fotoaparát bezpečne uzamkli na rýchloupínaciu dosku.

MONTÁŽ FOTOAPARÁTU NA HLAVU

Zatlačte krúžok "Q" tak, aby bol zarovnaný s doskou "G"
Vložte dosku fotoaparátu "G" (obr. 4) na vrch hlavy.

Uistite sa, že je doska "G" (obr. 5) úplne uzamknutá zatlačením páčky "H" a skontrolujte, či je fotoaparát bezpečne pripevnený k hlave.

ODSTRÁNENIE FOTOAPARÁTU Z HLAVY

Kedykoľvek je potrebné vybrať fotoaparát z hlavy, držte fotoaparát bezpečne v jednej ruke a druhou rukou ovládajte uzamykaciu páčku "H" a bezpečnostnú páčku "I".

POUŽITIE

Páčka "C" uzamkne pohyb hlavy.
Na uvoľnenie gule "D" pre umiestnenie fotoaparátu odomknite páčku "C" otáčaním, kým sa neuvoľní. Po dosiahnutí požadovanej polohy uzamknite guľu "D" úplným otočením páčky "C" v smere hodinových ručičiek.
Hlava obsahuje samostatné nastavenie trenia pre pohyb gule, čo uľahčuje ovládanie polohy hlavy pred jej uzamknutím. Ak chcete nastaviť trenie, uistite sa, že guľa "D" nie je uzamknutá (otáčaním uzamykacej páčky "C" proti smeru hodinových ručičiek). Potom držte fotoaparát v jednej ruke a druhou rukou otáčajte gombíkom "F" v smere hodinových ručičiek na zvýšenie trenia, proti smeru hodinových ručičiek na zníženie trenia.
Trenie neumožňuje uzamknutie fotoaparátu: odporúčame uzamknúť guľu "D" úplným otočením páčky "C".
Poznámka
Uhol páčky "C" je možné podľa potreby zmeniť bez ovplyvnenia samotného zámku. Vytiahnite páčku smerom von, otočte podľa potreby a uvoľnite ju, a ona sa umiestni do novej polohy.
Hlava nevyžaduje údržbu. Nemažte ju žiadnym olejom ani silikónom.

494RC2

8,5 cm 3.34"	0,32 kg 0.7 lbs	4 kg 8.8 lbs

496RC2

10 cm 3.93"	0,42 kg 0.92 lbs	6 kg 13,2 lbs
