Manfrotto 494RC2, 496RC2 - Instrukcja obsługi kompaktowych głowic kulowych

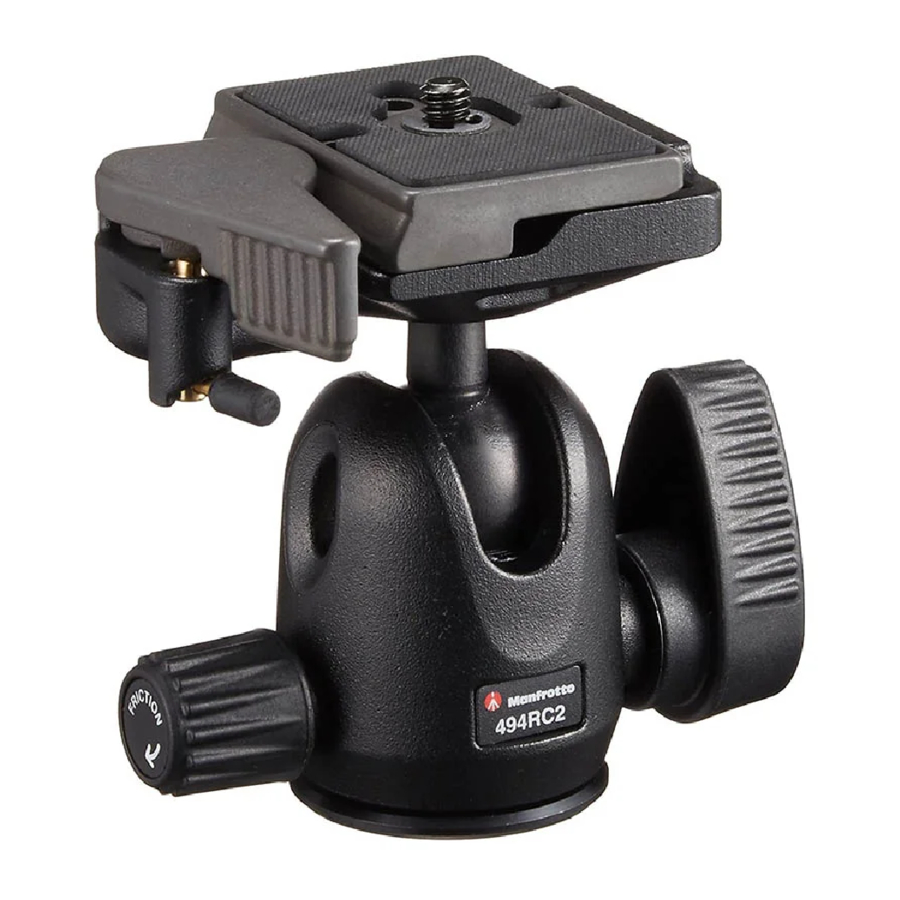

WPROWADZENIE

Głowica kulowa przeznaczona do użytku z kompaktowymi aparatami 35 mm i małymi aparatami cyfrowymi.

KONFIGURACJA

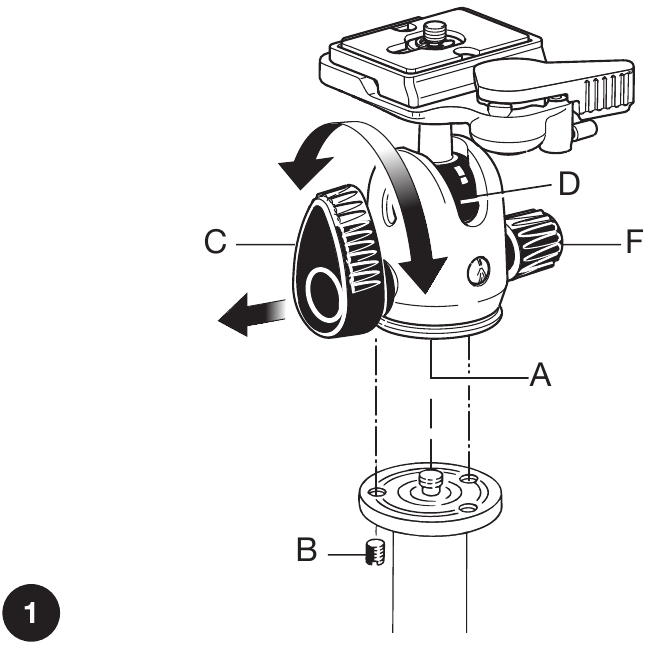

Zamontuj głowicę na statywie za pomocą gwintu żeńskiego 3/8" "A"
Górna płyta statywów Manfrotto jest wyposażona w trzy śruby ustalające "B", które zaciskają się na podstawie głowicy, zapewniając skuteczne i bezpieczne blokowanie.

ZDEJMOWANIE PŁYTKI SZYBKOZŁĄCZKI Z GŁOWICY

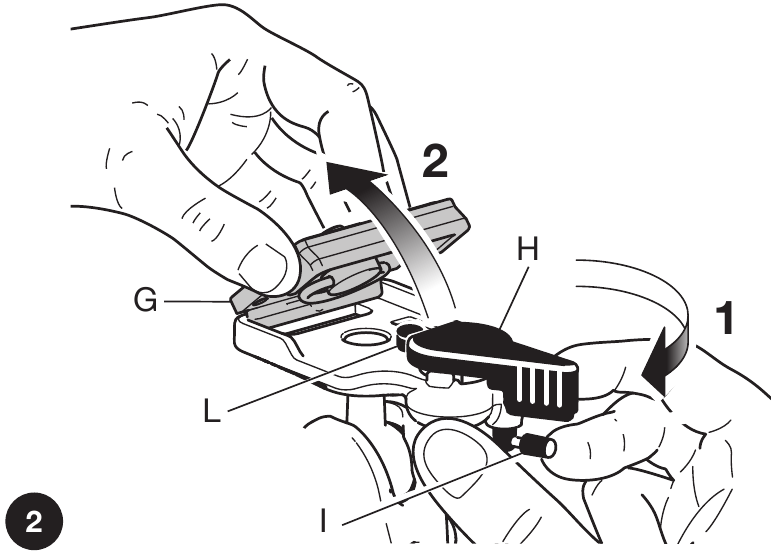

Aby zdjąć płytkę "G", należy całkowicie otworzyć dźwignię "H" i dźwignię zabezpieczającą "I" w kierunku strzałki, aż kołek "L" zatrzaśnie się, przytrzymując otwartą dźwignię "H".

MONTAŻ APARATU NA PŁYTCE

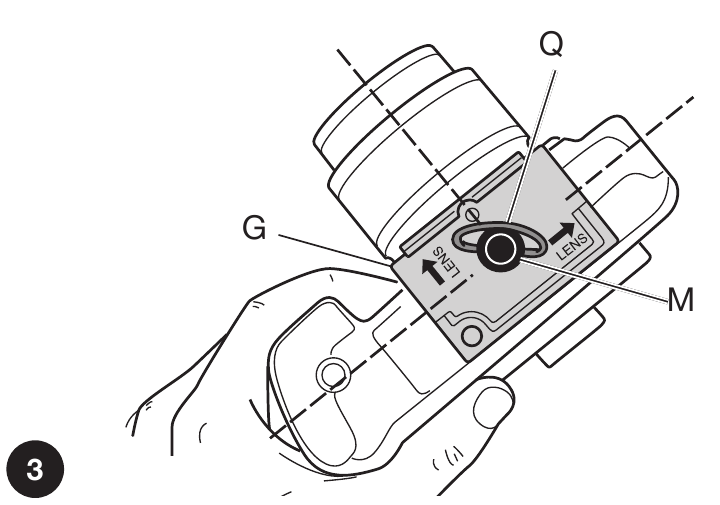

Przymocuj aparat do płytki "G", wkręcając śrubę aparatu "M" w gwintowany otwór aparatu BEZ UŻYCIA SIŁY, za pomocą pierścienia "Q"
Przed całkowitym zablokowaniem wyrównaj aparat z płytką "G"
Upewnij się, że aparat jest bezpiecznie zamocowany na płytce zwalniającej przed użyciem

MONTAŻ APARATU NA GŁOWICY

Wciśnij pierścień "Q" tak, aby przylegał płasko do płytki "G"

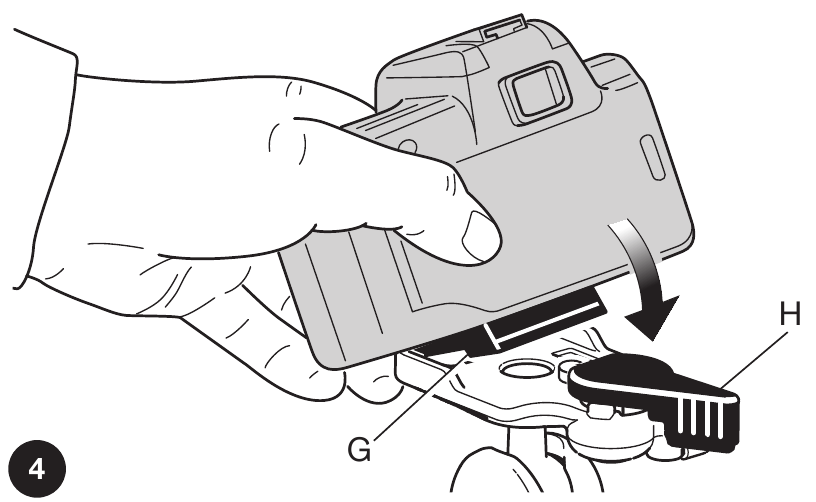

Włóż płytkę aparatu "G" (rys. 4) na górę głowicy.

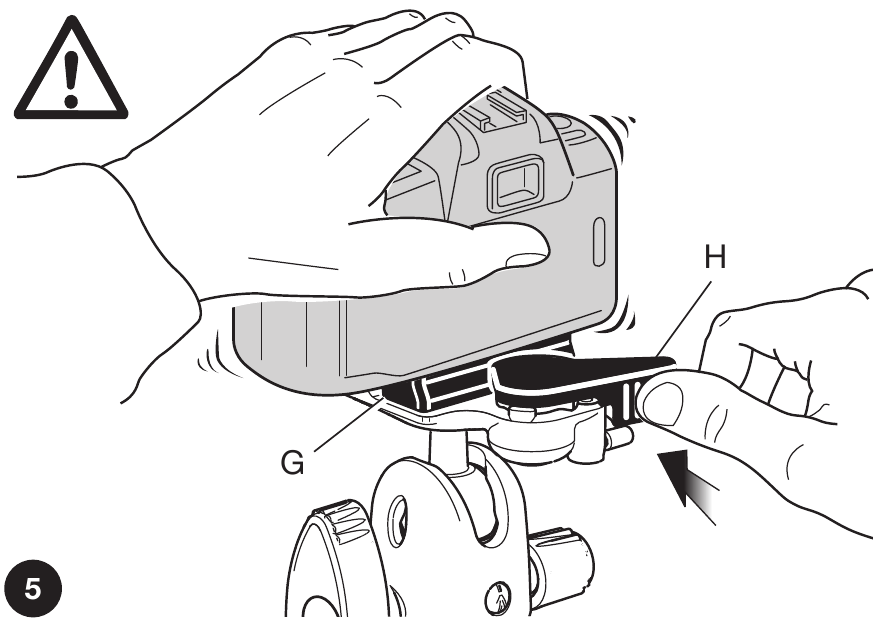

Upewnij się, że płytka "G" (rys. 5) jest całkowicie zablokowana, naciskając dźwignię "H" i sprawdzając, czy aparat jest bezpiecznie przymocowany do głowicy.

ZDEJMOWANIE APARATU Z GŁOWICY

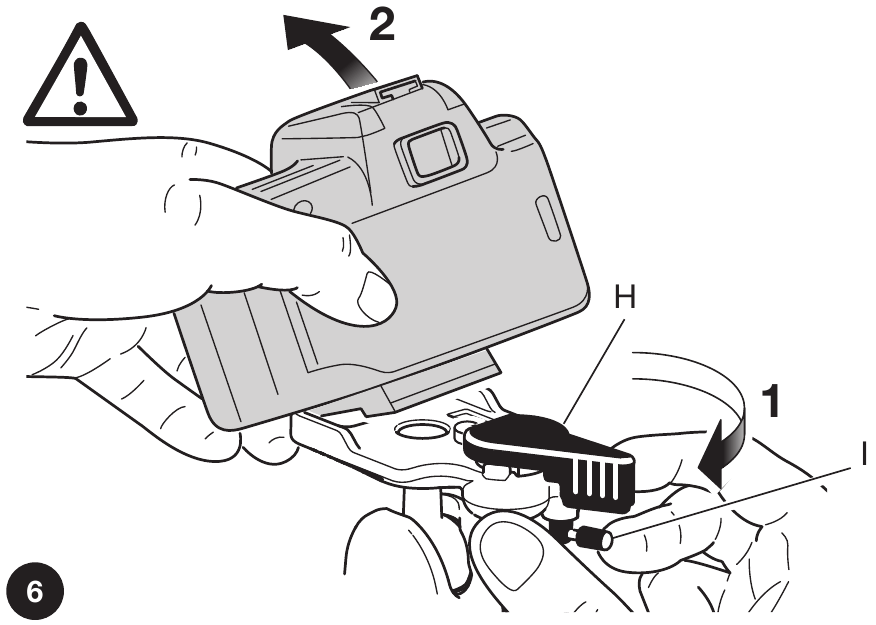

Ilekroć zachodzi potrzeba zdjęcia aparatu z głowicy, trzymaj aparat bezpiecznie w jednej ręce, obsługując dźwignię blokującą "H" i dźwignię zabezpieczającą "I" drugą ręką.

UŻYTKOWANIE

Dźwignia "C" blokuje ruch głowicy.
Aby zwolnić kulę "D" w celu ustawienia aparatu, odblokuj dźwignię "C", obracając ją do pozycji wolnej. Po osiągnięciu żądanej pozycji zablokuj kulę "D", obracając dźwignię "C" całkowicie w kierunku zgodnym z ruchem wskazówek zegara.
Głowica zawiera oddzielną regulację tarcia dla ruchu kuli, co ułatwia kontrolowanie położenia głowicy przed jej zablokowaniem. Aby wyregulować tarcie, upewnij się, że kula "D" nie jest zablokowana (obracając dźwignię blokującą "C" w kierunku przeciwnym do ruchu wskazówek zegara). Następnie przytrzymaj aparat w jednej ręce i obracaj drugą ręką pokrętło "F" zgodnie z ruchem wskazówek zegara, aby zwiększyć tarcie, przeciwnie do ruchu wskazówek zegara, aby zmniejszyć tarcie.
Tarcie nie pozwala na zablokowanie aparatu: zalecamy zablokowanie kuli "D" poprzez całkowite obrócenie dźwigni "C".
Uwaga
Kąt dźwigni "C" można zmienić w razie potrzeby bez wpływu na samo blokowanie. Wyciągnij dźwignię na zewnątrz, obróć zgodnie z potrzebami i zwolnij, a ustawi się w nowej pozycji.
Głowice są bezobsługowe. Nie smaruj żadnym olejem ani silikonem.

494RC2

8,5 cm 3.34"	0,32 kg 0.7 lbs	4 kg 8.8 lbs

496RC2

10 cm 3.93"	0,42 kg 0.92 lbs	6 kg 13,2 lbs
