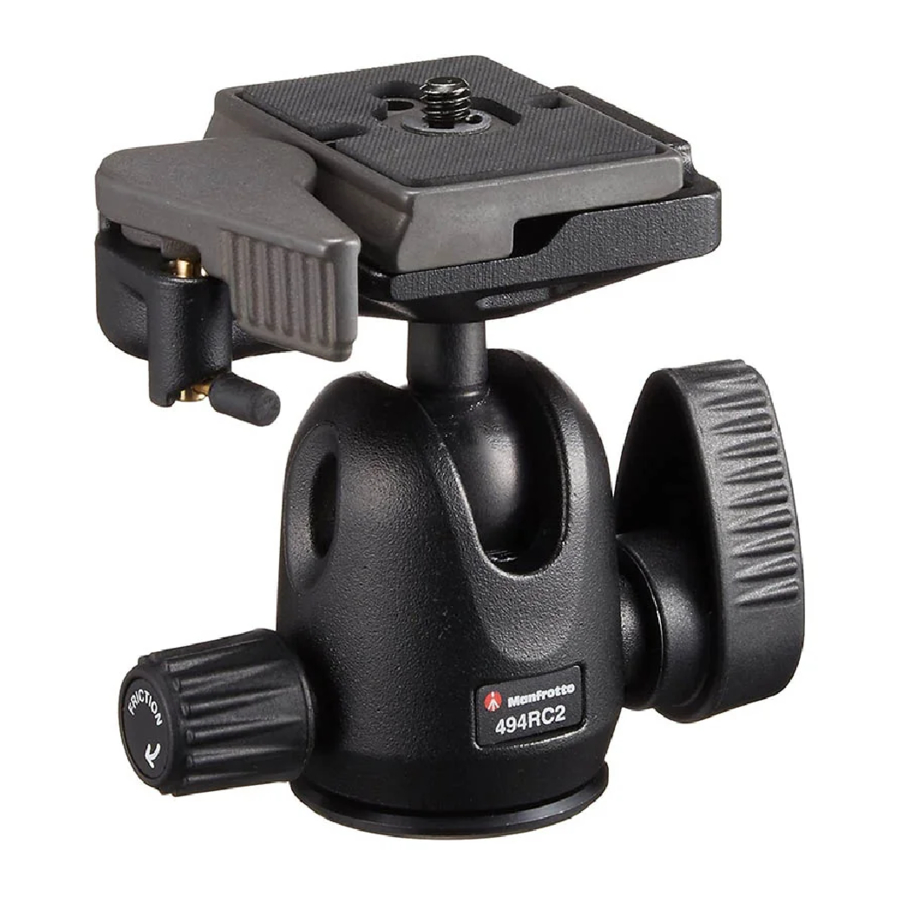

Manfrotto 494RC2, 496RC2 - Εγχειρίδιο για Compact Ball Heads

ΕΙΣΑΓΩΓΗ

Μια κεφαλή σφαίρας σχεδιασμένη για χρήση με compact, 35mm και μικρές ψηφιακές κάμερες.

ΕΓΚΑΤΑΣΤΑΣΗ

Συναρμολογήστε την κεφαλή στο τρίποδο χρησιμοποιώντας το θηλυκό σπείρωμα 3/8" "A"
Η επάνω πλάκα στα τρίποδα Manfrotto είναι εξοπλισμένη με τρεις βίδες ρύθμισης "B" που σφίγγουν στη βάση της κεφαλής για να εξασφαλίσουν αποτελεσματικό και ασφαλές κλείδωμα.

ΑΦΑΙΡΕΣΗ ΤΗΣ ΠΛΑΚΑΣ ΓΡΗΓΟΡΗΣ ΑΠΕΛΕΥΘΕΡΩΣΗΣ ΑΠΟ ΤΗΝ ΚΕΦΑΛΗ

Για να αφαιρέσετε την πλάκα "G" είναι απαραίτητο να ανοίξετε πλήρως τον μοχλό "H" και τον μοχλό ασφαλείας "I" προς την κατεύθυνση του βέλους μέχρι το στήριγμα "L" να κάνει κλικ προς τα πάνω κρατώντας ανοιχτό τον μοχλό "H".

ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΤΗΣ ΚΑΜΕΡΑΣ ΣΤΗΝ ΠΛΑΚΑ

Στερεώστε την κάμερα στην πλάκα "G" βιδώνοντας τη βίδα της κάμερας "M" στην οπή με σπείρωμα της κάμερας ΧΩΡΙΣ ΝΑ ΑΣΚΗΣΕΤΕ ΔΥΝΑΜΗ, χρησιμοποιώντας τον δακτύλιο "Q"
Πριν κλειδώσετε πλήρως, ευθυγραμμίστε την κάμερα με την πλάκα "G"
Βεβαιωθείτε ότι έχετε κλειδώσει με ασφάλεια την κάμερα στην πλάκα απελευθέρωσης πριν από τη χρήση

ΤΟΠΟΘΕΤΗΣΗ ΤΗΣ ΚΑΜΕΡΑΣ ΣΤΗΝ ΚΕΦΑΛΗ

Σπρώξτε τον δακτύλιο "Q" έτσι ώστε να είναι επίπεδος στην πλάκα "G"
Εισαγάγετε την πλάκα κάμερας "G" (εικ. 4) πάνω από την κεφαλή.

Βεβαιωθείτε ότι η πλάκα "G" (εικ. 5) είναι πλήρως κλειδωμένη σπρώχνοντας τον μοχλό "H" και ελέγχοντας ότι η κάμερα είναι στερεωμένη με ασφάλεια στην κεφαλή.

ΑΦΑΙΡΕΣΗ ΤΗΣ ΚΑΜΕΡΑΣ ΑΠΟ ΤΗΝ ΚΕΦΑΛΗ

Κάθε φορά που η κάμερα πρέπει να αφαιρεθεί από την κεφαλή, κρατήστε την κάμερα με ασφάλεια στο ένα χέρι ενώ χειρίζεστε τον μοχλό κλειδώματος "H" και τον μοχλό ασφαλείας "I" με το άλλο.

ΧΡΗΣΗ

Ο μοχλός "C" κλειδώνει την κίνηση της κεφαλής.
Για να απελευθερώσετε τη σφαίρα "D" για την τοποθέτηση της κάμερας, ξεκλειδώστε τον μοχλό "C" περιστρέφοντας μέχρι την ελεύθερη θέση. Μόλις επιτευχθεί η επιθυμητή θέση, κλειδώστε τη σφαίρα "D" περιστρέφοντας πλήρως τον μοχλό "C" δεξιόστροφα.
Η κεφαλή ενσωματώνει μια ξεχωριστή ρύθμιση τριβής για την κίνηση της σφαίρας, η οποία διευκολύνει τον έλεγχο της τοποθέτησης της κεφαλής πριν από το κλείδωμα. Για να ρυθμίσετε την τριβή, βεβαιωθείτε ότι η σφαίρα "D" δεν είναι κλειδωμένη (περιστρέφοντας τον μοχλό κλειδώματος "C" αριστερόστροφα). Στη συνέχεια, κρατήστε την κάμερα στο ένα χέρι και περιστρέψτε με το άλλο το κουμπί "F" δεξιόστροφα για να σφίξετε την τριβή, αριστερόστροφα για να μειώσετε την τριβή.
Η τριβή δεν επιτρέπει το κλείδωμα της κάμερας: συνιστούμε να κλειδώσετε τη σφαίρα "D" περιστρέφοντας πλήρως τον μοχλό "C".
Σημείωση
Η γωνία του μοχλού "C" μπορεί να επανατοποθετηθεί όπως απαιτείται χωρίς να επηρεάζεται το ίδιο το κλείδωμα. Τραβήξτε τον μοχλό προς τα έξω, περιστρέψτε όπως απαιτείται και αφήστε τον και θα εντοπιστεί στη νέα θέση.
Οι κεφαλές δεν χρειάζονται συντήρηση. Μην λιπαίνετε με λάδι ή σιλικόνη.

494RC2

8,5 cm 3.34"	0,32 kg 0.7 lbs	4 kg 8.8 lbs

496RC2

10 cm 3.93"	0,42 kg 0.92 lbs	6 kg 13,2 lbs
