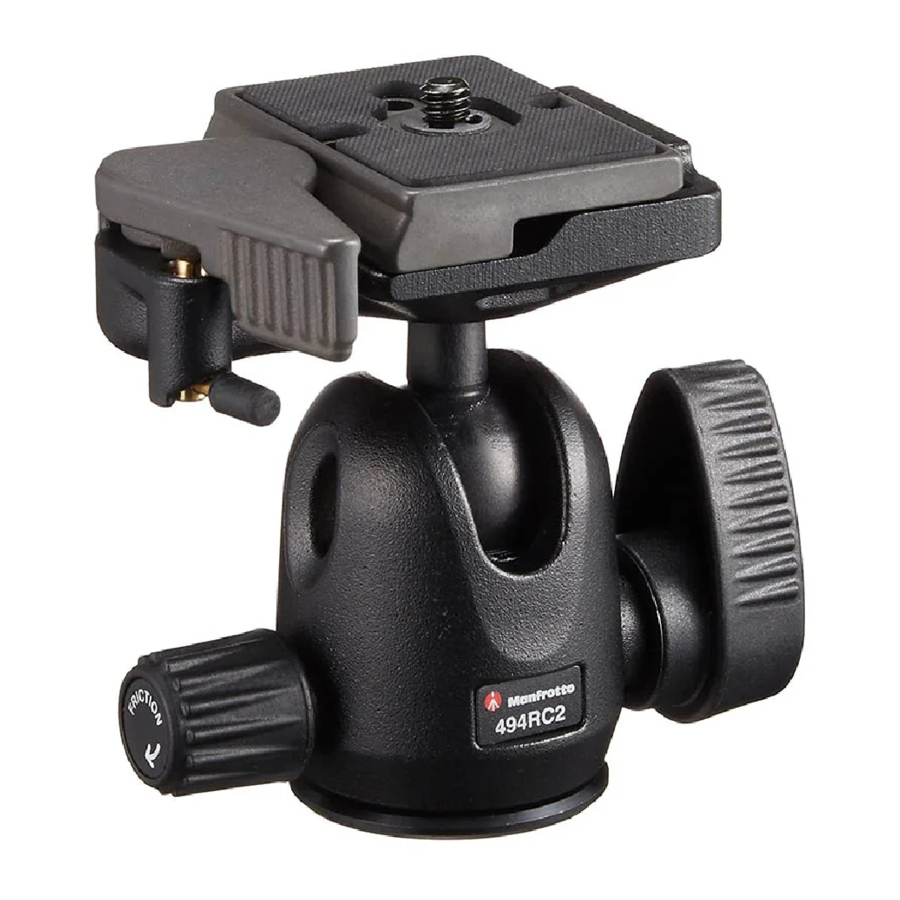

Manfrotto 494RC2, 496RC2 - Manual pentru capete sferice compacte

INTRODUCERE

Un cap sferic conceput pentru utilizarea cu camere compacte de 35 mm și camere digitale mici.

CONFIGURARE

Asamblați capul pe trepied folosind filetul feminin de 3/8" "A"
Placa superioară a trepiedelor Manfrotto este echipată cu trei șuruburi de fixare "B" care se fixează pe baza capului pentru a asigura o blocare eficientă și sigură.

ÎNLĂTURAREA PLĂCII DE ELIBERARE RAPIDĂ DE PE CAP

Pentru a scoate placa "G", este necesar să deschideți complet maneta "H" și maneta de siguranță "I" în direcția săgeții până când știftul "L" face clic în sus, menținând maneta "H" deschisă.

ASAMBLAREA CAMEREI PE PLACĂ

Fixați camera pe placa "G" înșurubând șurubul camerei "M" în orificiul filetat al camerei FĂRĂ A APLICA FORȚĂ, folosind inelul "Q"
Înainte de a bloca complet, aliniați camera cu placa "G"
Vă rugăm să vă asigurați că ați blocat în siguranță camera pe placa de eliberare înainte de utilizare.

MONTAREA CAMEREI PE CAP

Împingeți inelul "Q" astfel încât să fie plat pe placa "G"
Introduceți placa camerei "G" (fig. 4) deasupra capului.

Asigurați-vă că placa "G" (fig. 5) este complet blocată împingând maneta "H" și verificând dacă camera este fixată în siguranță pe cap.

SCOATEREA CAMEREI DE PE CAP

Ori de câte ori camera trebuie scoasă de pe cap, țineți camera în siguranță într-o mână în timp ce acționați maneta de blocare "H" și maneta de siguranță "I" cu cealaltă.

UTILIZARE

Maneta "C" blochează mișcarea capului.
Pentru a elibera bila "D" pentru poziționarea camerei, deblocați maneta "C" rotind-o până în poziția liberă. Odată ce poziția dorită este atinsă, blocați bila "D" rotind complet maneta "C" în sensul acelor de ceasornic.
Capul încorporează o ajustare separată a fricțiunii pentru mișcarea bilei, ceea ce face mai ușor controlul poziționării capului înainte de a-l bloca. Pentru a regla fricțiunea, asigurați-vă că bila "D" nu este blocată (rotind maneta de blocare "C" în sens invers acelor de ceasornic). Apoi țineți camera într-o mână și rotiți cu cealaltă butonul "F" în sensul acelor de ceasornic pentru a strânge fricțiunea, în sens invers acelor de ceasornic pentru a reduce fricțiunea.
Fricțiunea nu permite blocarea camerei: vă recomandăm să blocați bila "D" rotind complet maneta "C".
Notă
Unghiul manetei "C" poate fi repoziționat după cum este necesar, fără a afecta blocarea în sine. Trageți maneta spre exterior, rotiți după cum este necesar și eliberați-o și se va localiza în noua poziție.
Capetele nu necesită întreținere. Nu lubrifiați cu ulei sau silicon.

494RC2

8,5 cm 3.34"	0,32 kg 0.7 lbs	4 kg 8.8 lbs

496RC2

10 cm 3.93"	0,42 kg 0.92 lbs	6 kg 13,2 lbs
