Manfrotto MVT535AQ, MVT535HH - Manual de utilizare trepied
INTRODUCERE

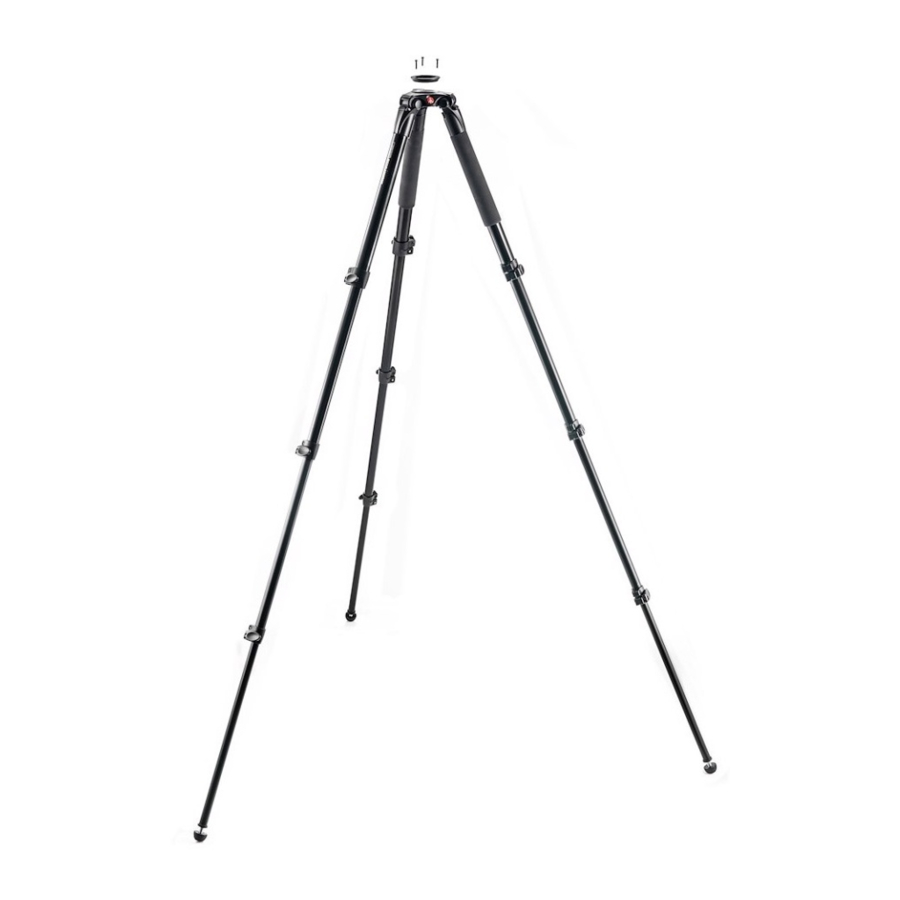

Trepied video ușor din fibră de carbon, care combină o stabilitate excelentă, o capacitate mare de încărcare și o înălțime maximă mare, cu un design ergonomic, ușor de utilizat și compact.
CARACTERISTICI PRINCIPALE
- Bazin de 75 mm (versiunea 535)
- Bazin de 75/100 mm (versiunea 536)
- Bazin de 75/60 mm (versiunile MVT535AQ și MVT535HH)
- Fiecare picior poate fi setat independent la 3 unghiuri (23° - 50° - 70°)
- Picioare din cauciuc cu vârfuri retractabile
- Filet de atașare pentru curea de transport (opțional)
- Protecții pentru picioare (versiunea MVT535AQ)
CONFIGURARE
Deschideți cele 3 picioare ale trepiedului.
Pentru a regla înălțimea trepiedului, fiecare picior are extensii telescopice care pot fi eliberate prin rotirea manetei "A" pe gulerul de blocare "B". Când se atinge înălțimea necesară, blocați maneta "A".
PICIOARE
Trepiedul are picioare din cauciuc "Q" cu vârfuri retractabile "R" pentru utilizare externă.
REGLAREA UNGHIULUI PICIORULUI
Fiecare picior poate fi setat la 3 unghiuri de deschidere (X - Y - Z) - vezi figura 2
Pentru a schimba unghiul unui picior, închideți ușor piciorul spre centru, apăsați butonul "C" pentru a selecta noul unghi al piciorului, apoi deschideți piciorul.
Unghiul fiecărui picior poate fi reglat independent de celelalte două picioare. Ultima poziție permite atingerea nivelului podelei.
MONTAREA UNUI CAP DE CAMERĂ
MODELUL 535
Trepiedul are un bazin "P" pentru montarea capului
MODELUL 536
Trepiedul este proiectat pentru capete sferice de 100 mm sau 75 mm. Pentru a monta capete sferice de 75 mm, atașați adaptorul "N" (furnizat) la trepied cu cele trei șuruburi "M".
Adaptorul de 75 mm "N" nu este inclus dacă trepiedul este furnizat ca un kit pre-asamblat cu un cap sferic de 100 mm.
MODELELE MVT535AQ & MVT535HH
Trepiedul este proiectat pentru capete sferice de 75 mm sau 60 mm. Pentru a monta capete sferice de 60 mm, atașați adaptorul "D" (furnizat) la trepied cu cele trei șuruburi "E".
Adaptorul de 60 mm "D" nu este inclus dacă trepiedul este furnizat ca un kit pre-asamblat cu un cap sferic de 75 mm.
NOTĂ
De asemenea, este posibil să montați capete non-sferice (bază plată cu fiting feminin de 3/8") pe trepiede folosind o semi-sferă, care este disponibilă ca opțiune.
- 520 BALL Ø75 sferă pentru trepiedul 535
- 500 BALL Ø100 sferă sau 520BALL Ø75 sferă pentru trepiedul 536
- 520 BALL Ø75 sferă pentru trepiedele MVT535AQ și MVT535HH
TRANSPORT
Trepiedul are un atașament "T" pentru o curea de transport opțională
REGLAREA TENSIUNII DE BLOCARE A PICIORULUI
Dacă extensiile telescopice ale picioarelor alunecă chiar și după ce ați strâns maneta de blocare "A", tensiunea de blocare va trebui reglată. Pentru a face acest lucru:
- îndepărtați capacul "K"
- eliberați maneta de blocare "A"
- rotiți șurubul "V" în sensul acelor de ceasornic folosind cheia specială "W" furnizată pe unul dintre picioarele trepiedului.
În mod normal, o treime de rotație va fi suficientă pentru a obține tensiunea corectă de blocare.
