Manfrotto MVT535AQ, MVT535HH - Manual Për Tripodin

HYRJE

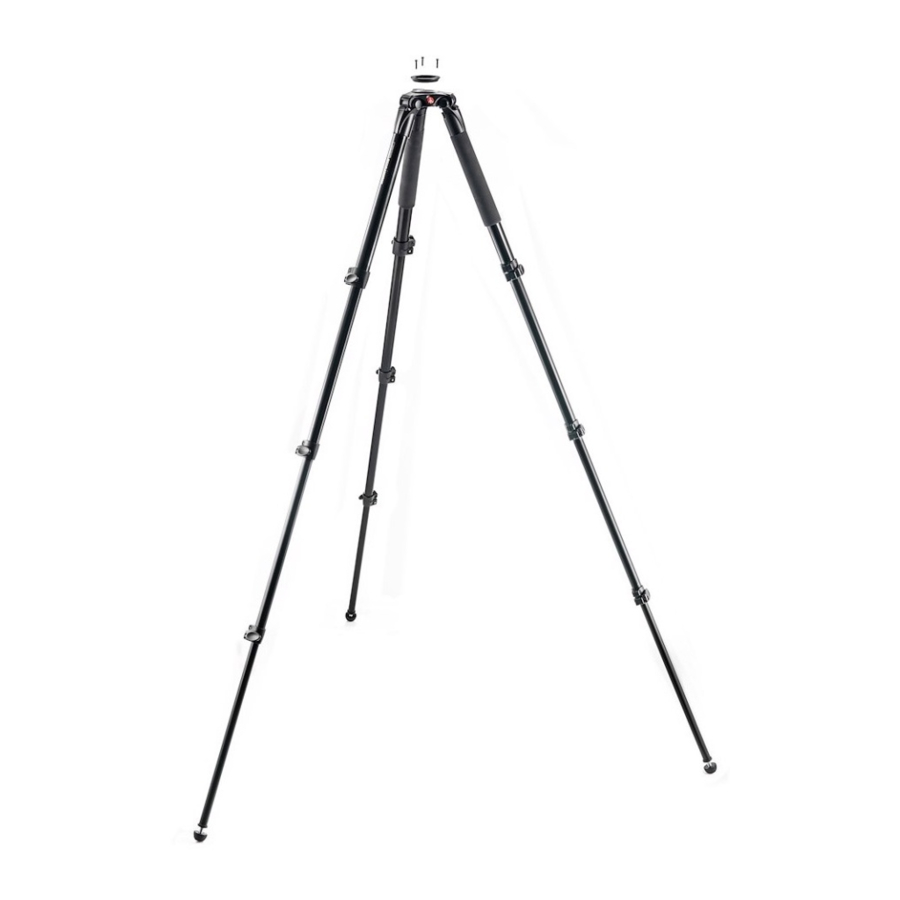

Tripod videoje i lehtë prej fibre karboni që kombinon stabilitet të madh, kapacitet të lartë ngarkese dhe lartësi maksimale të shkëlqyer me një dizajn ergonomik, të lehtë për t'u përdorur dhe kompakt.

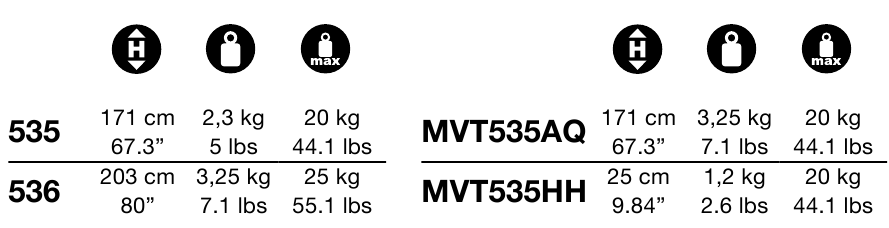

TIPARET KRYESORE

• Kupolë 75mm (versioni 535)
• Kupolë 75/100mm (versioni 536)
• Kupolë 75/60mm (versionet MVT535AQ dhe MVT535HH)
• Çdo këmbë mund të vendoset në mënyrë të pavarur në 3 kënde (23° - 50° - 70°)
• Këmbë gome me thumba që tërhiqen
• Fije lidhëse për rripin e mbajtjes (opsional)
• Ngrohëse këmbësh (versioni MVT535AQ)

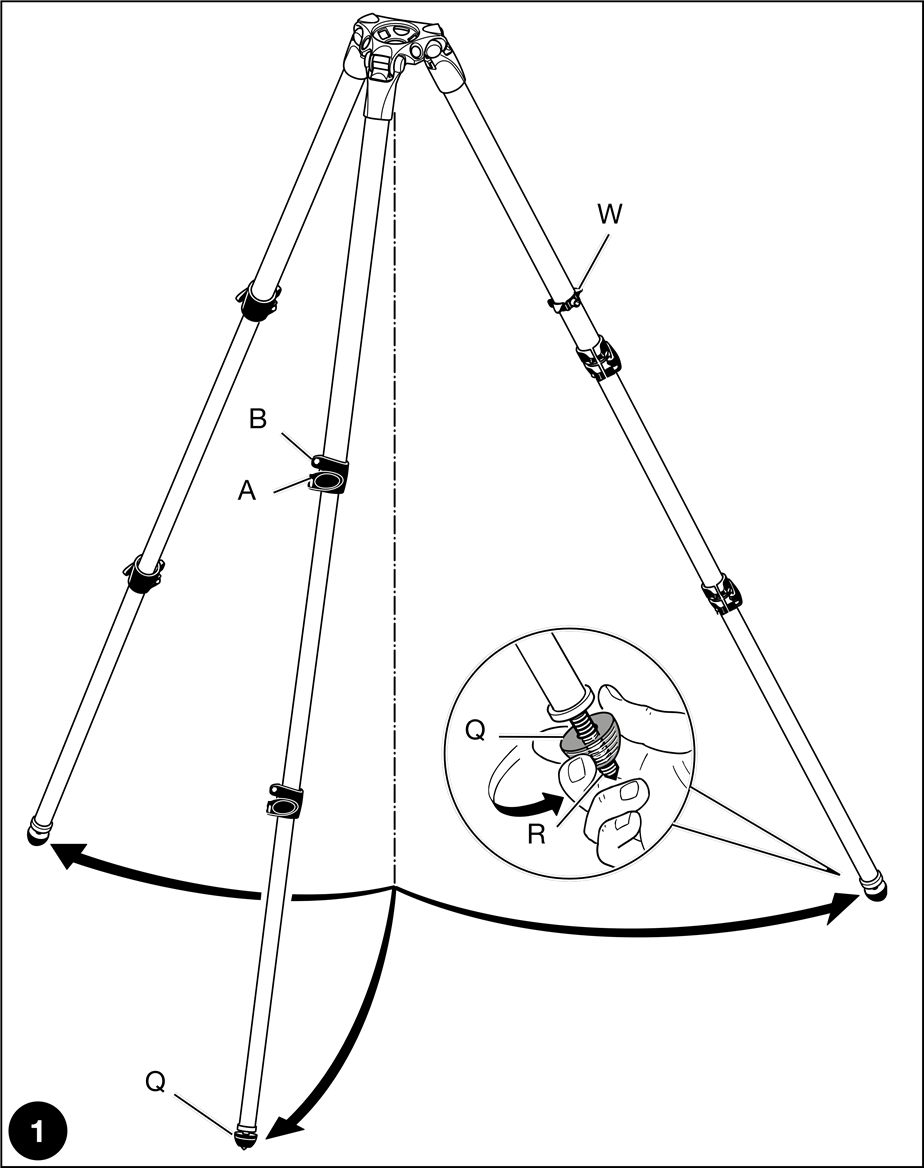

VENDOSJA

Hapni 3 këmbët e tripodit.

Për të rregulluar lartësinë e tripodit, çdo këmbë ka zgjatime teleskopike që mund të lëshohen duke rrotulluar levën "A" në jakën e kyçjes "B". Kur të arrihet lartësia e kërkuar, kyçni levën "A".

KËMBËT

Tripodi ka këmbë gome "Q" me thumba që tërhiqen "R" për përdorim të jashtëm.

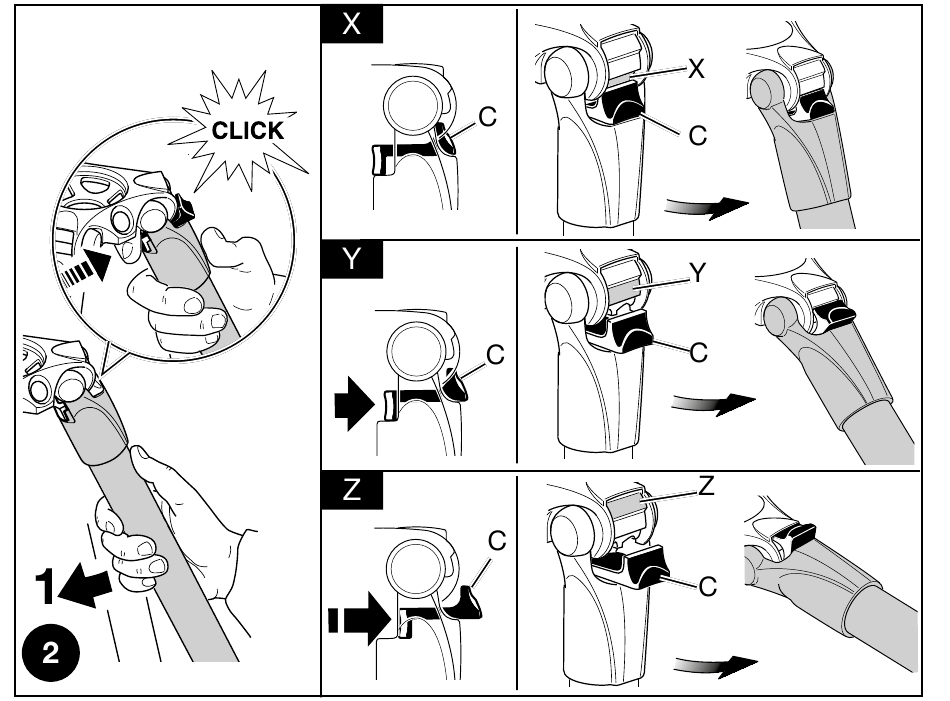

RREGULLIMI I KËNDIT TË KËMBËS

Çdo këmbë mund të vendoset në 3 kënde të hapura (X - Y - Z) - shih figurën 2

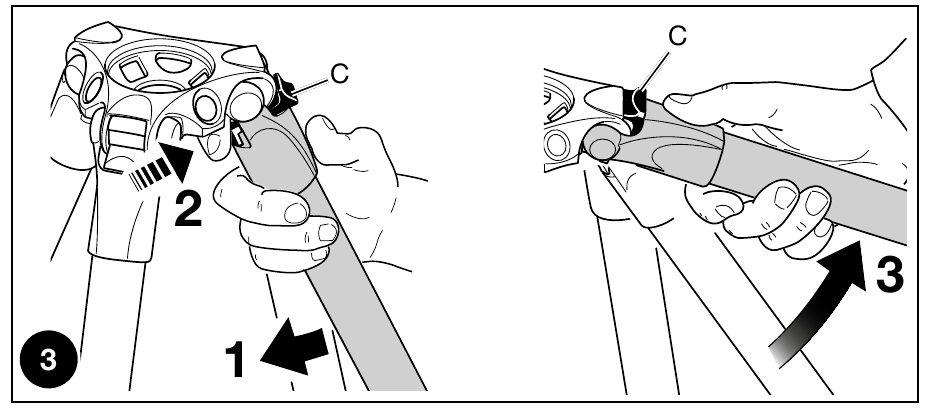

Për të ndryshuar këndin në një këmbë, mbylleni paksa këmbën drejt qendrës, shtypni butonin "C" për të zgjedhur këndin e ri të këmbës, pastaj hapeni këmbën.

Këndi i çdo këmbe mund të rregullohet në mënyrë të pavarur nga dy këmbët e tjera. Pozicioni i fundit lejon arritjen e nivelit të dyshemesë.

MONTIMI I NJË KOKE KAMERE

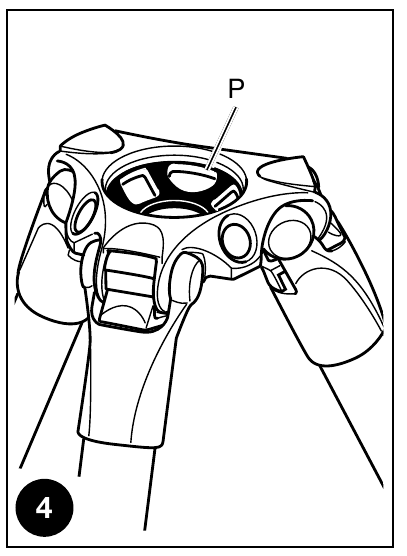

MODELI 535

Tripodi ka një kupolë "P" për montimin e kokës

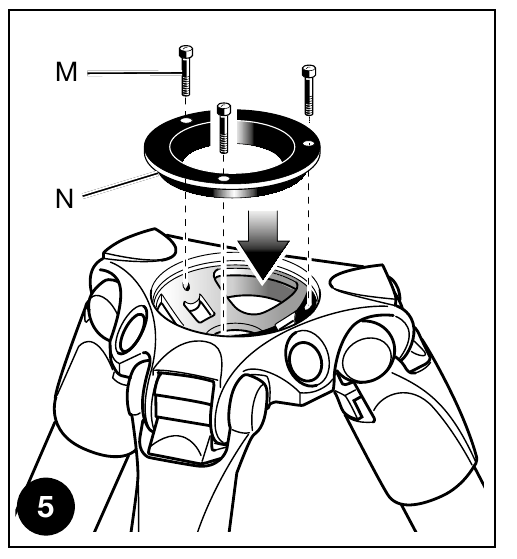

MODELI 536

Tripodi është projektuar për koka me top 100mm ose 75mm. Për të montuar koka me top 75mm, bashkangjitni përshtatësin "N" (të siguruar) në tripod me tre vidhat "M".

Përshtatësi 75mm "N" nuk përfshihet nëse tripodi furnizohet si një komplet i para-montuar me një kokë topi 100mm.

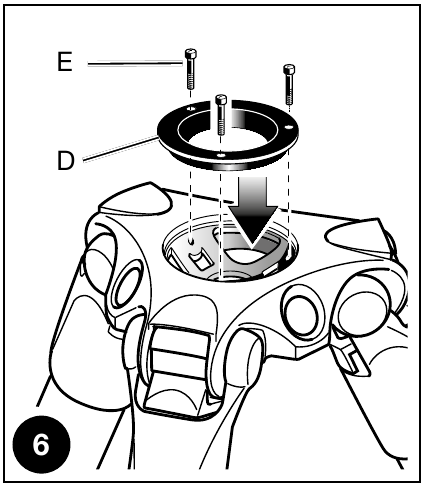

MODELET MVT535AQ & MVT535HH

Tripodi është projektuar për koka me top 75mm ose 60mm. Për të montuar koka me top 60mm, bashkangjitni përshtatësin "D" (të siguruar) në tripod me tre vidhat "E".

Përshtatësi 60mm "D" nuk përfshihet nëse tripodi furnizohet si një komplet i para-montuar me një kokë topi 75mm.

SHËNIM
Është gjithashtu e mundur të montohen koka jo me top (bazë e sheshtë me montim femëror 3/8") në tripode duke përdorur një gjysmë topi, i cili është i disponueshëm si opsion.

• 520 BALL Ø75 top për tripodin 535
• 500 BALL Ø100 top ose 520BALL Ø75 top për tripodin 536
• 520 BALL Ø75 top për tripodet MVT535AQ dhe MVT535HH

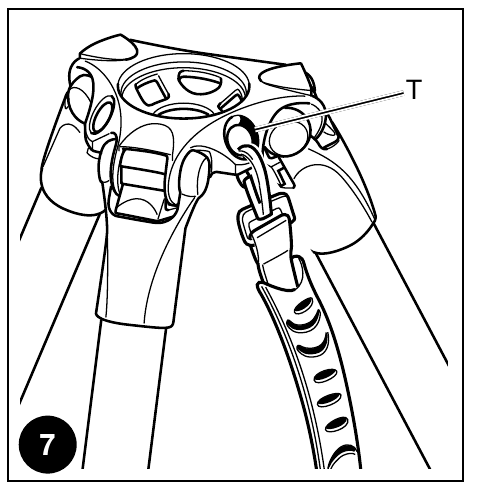

TRANSPORTI

Tripodi ka një lidhje "T" për rripin opsional të mbajtjes

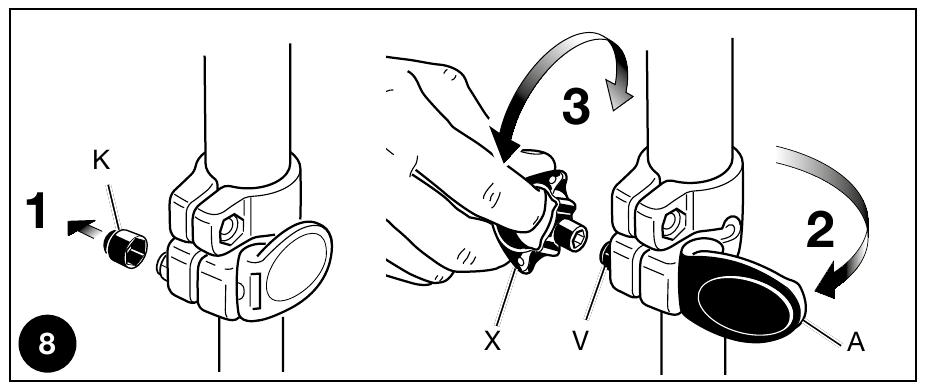

RREGULLIMI I TENSIONIT TË KYÇJES SË KËMBËS

Nëse zgjatimet teleskopike të këmbëve rrëshqasin edhe pasi të jetë shtrënguar leva e kyçjes "A", tensioni i kyçjes do të duhet të rregullohet. Për ta bërë këtë:

• hiqe kapakun "K"
• lëshoni levën e kyçjes "A"
• kthejeni vidën "V" në drejtim të akrepave të orës duke përdorur çelësin special "W" të siguruar në njërën nga këmbët e tripodit.

Normalisht, një e treta e një rrotullimi do të jetë e mjaftueshme për të arritur tensionin e saktë të kyçjes.
