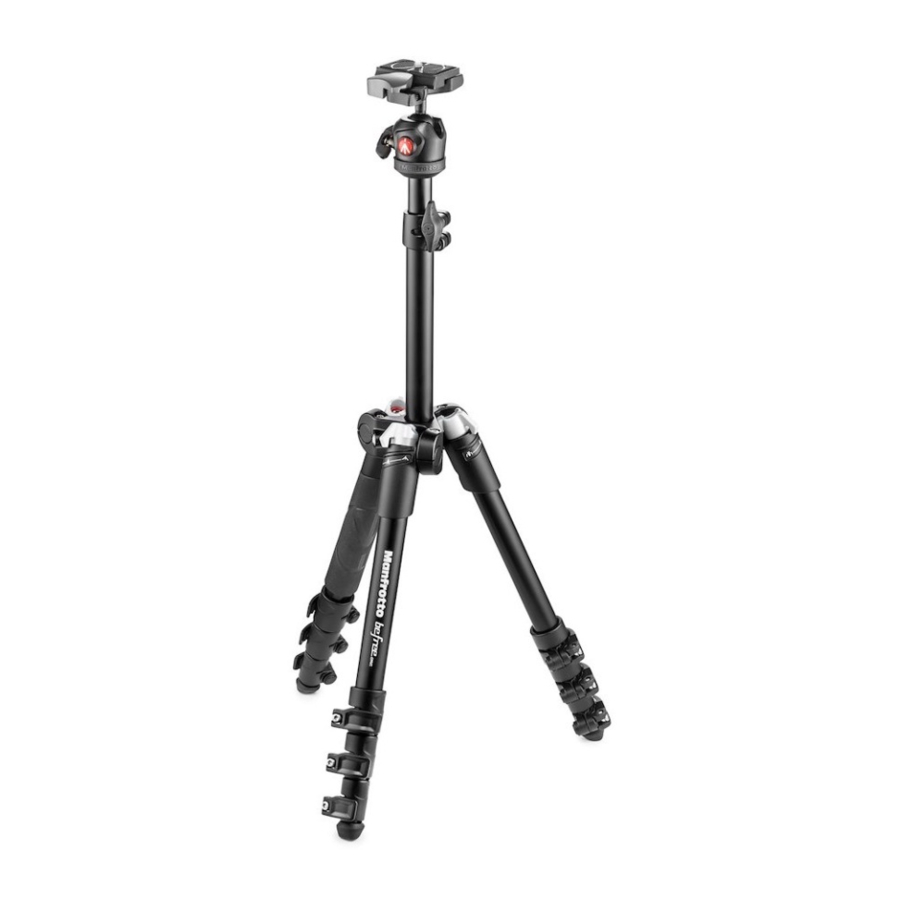

Manfrotto MKBFR1A4B-BH, MKBFR1A4R-BH, MKBFR1A4D-BH - Manual Për Tripodin

PËRGATITJA

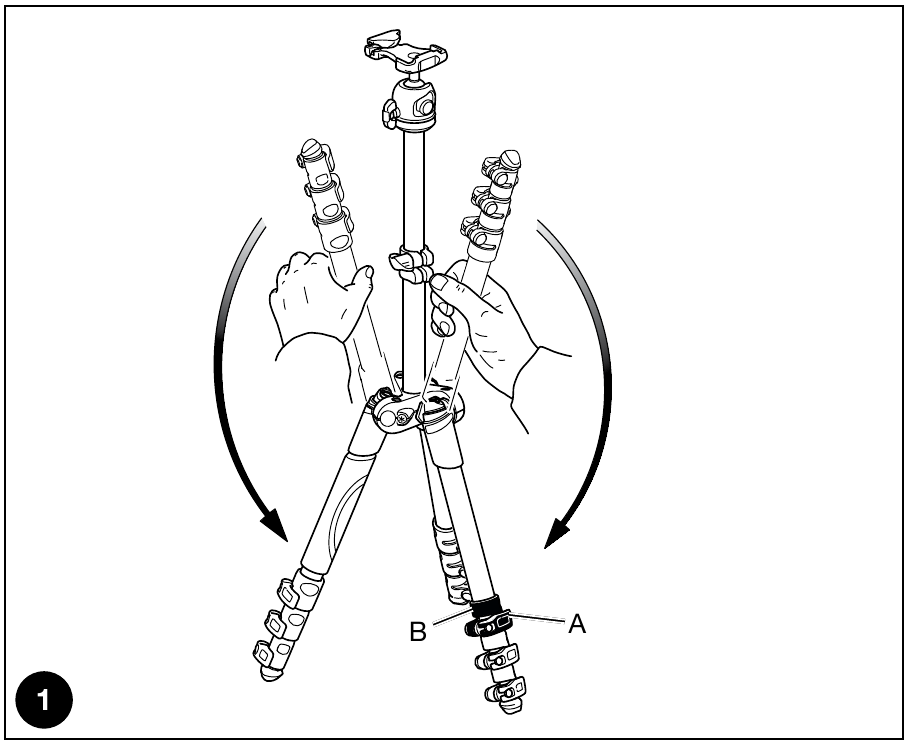

Hapni këmbët siç tregohet në fig. 1. Hapni 3 këmbët e tripedit.

Për të rregulluar lartësinë e tripedit, secila këmbë ka zgjatime teleskopike që mund të lëshohen duke rrotulluar levën "A" në jakën e kyçjes "B".

RREGULLIMI I KËNDIT TË KËMBËS

Çdo këmbë mund të vendoset në mënyrë të pavarur në njërin nga dy këndet e hapjes.

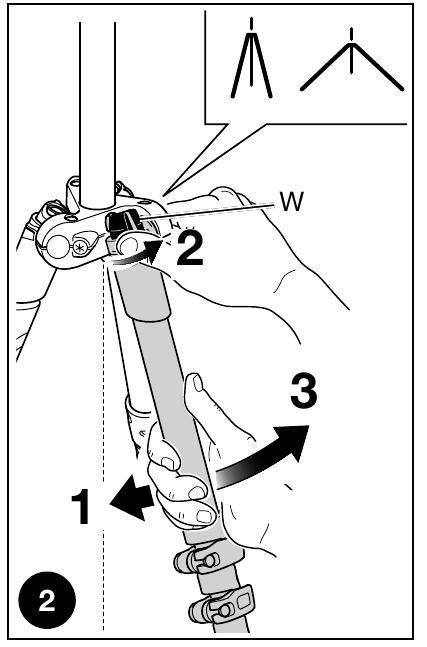

Për të ndryshuar këndin e një këmbe, mbylleni paksa këmbën duke e palosur drejt kolonës qendrore (fig. 2), rrotulloni përzgjedhësin e këndit "W" në pozicionin e dëshiruar (të treguar nga simbolet) dhe më pas hapeni plotësisht këmbën përsëri.

RREGULLIMI I LARTËSISË SË KOLONËS QENDRORE

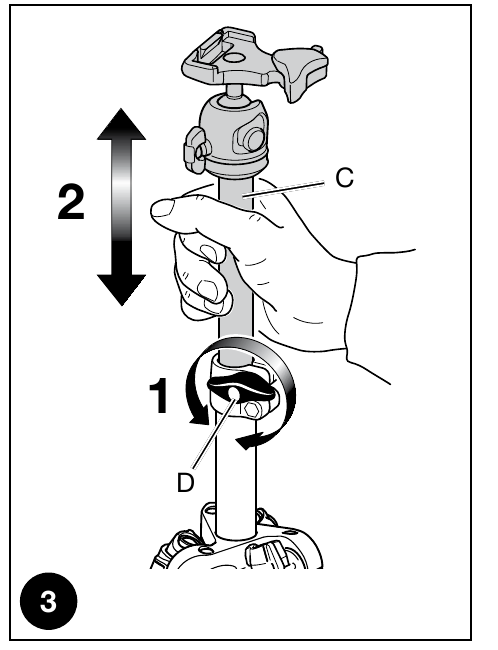

Për të lëshuar kolonën qendrore "C", zhbllokoni sustën "D". Rregulloni lartësinë e kolonës sipas nevojës, pastaj shtrëngoni sustën "D" për të kyçur kolonën në pozicion.

VENDOSJA E PLATËS SË LËSHIMIT TË SHPEJTË NË KAMERË

Fiksoni pllakën "G" në bazën e kamerës duke shtrënguar vidën e kamerës "M" në vrimën e filetuar të tripedit të kamerës duke përdorur unazën "Q" PA APLIKUAR FORCË.

Para se të kyçni plotësisht, rreshtoni pllakën "G" me lenten e kamerës.

Ju lutemi sigurohuni që e keni fiksuar mirë pllakën "G" në kamerë para përdorimit.

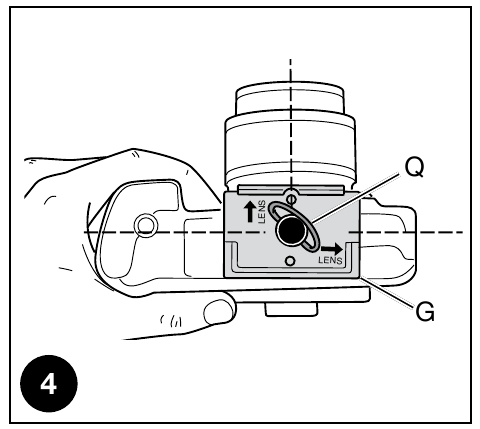

Pasi të jetë fiksuar, shtyjeni unazën "Q" (fig. 4) poshtë, në mënyrë që të shtrihet horizontalisht kundrejt pllakës "G".

MONTIMI I KAMERËS NË KOKË

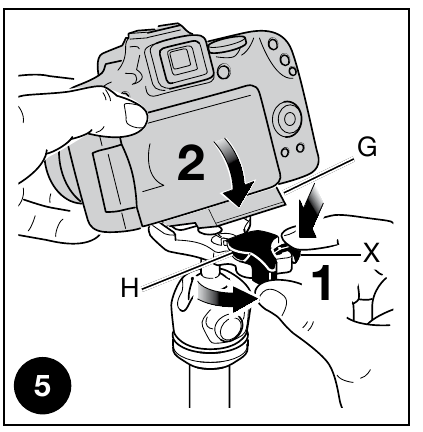

Për të montuar kamerën në kokë (fig. 5), hapni levën "H" dhe në të njëjtën kohë shtyjeni poshtë kapësen e sigurisë "X", mbajini ato në pozicion të hapur ndërsa e bashkangjitni kamerën duke futur pllakën e kamerës "G" në majë të kokës siç tregohet në fig. 5. Lëshoni levën "H" dhe kapësen e sigurisë "X".

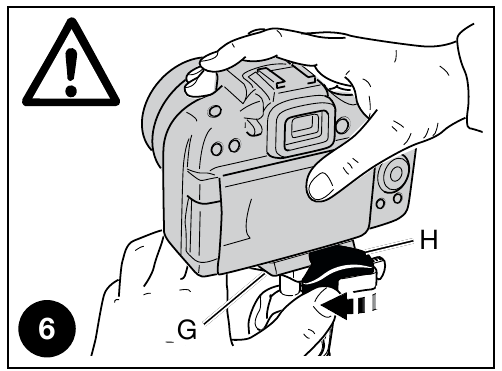

Sigurohuni që kamera të jetë kyçur mirë në kokë duke e shtyrë levën "H" kundrejt pllakës "G" (fig. 6) dhe duke kontrolluar që kamera të mos lëvizë në kokë.

HEQJA E KAMERËS NGA KOKA

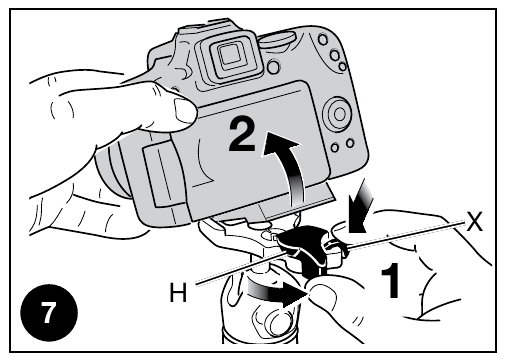

Për të hequr kamerën nga koka (fig. 7), hapni levën "H" dhe në të njëjtën kohë shtyjeni poshtë kapësen e sigurisë "X". Mbajini ato në pozicion të hapur ndërsa e hiqni kamerën siç tregohet në fig. 7.

PËRDORIMI

Sustë "P" është kyçja e lëvizjes së kokës. Sa herë që përdorni sustën "P", ju lutemi sigurohuni që ta mbani kamerën mirë me njërën dorë.

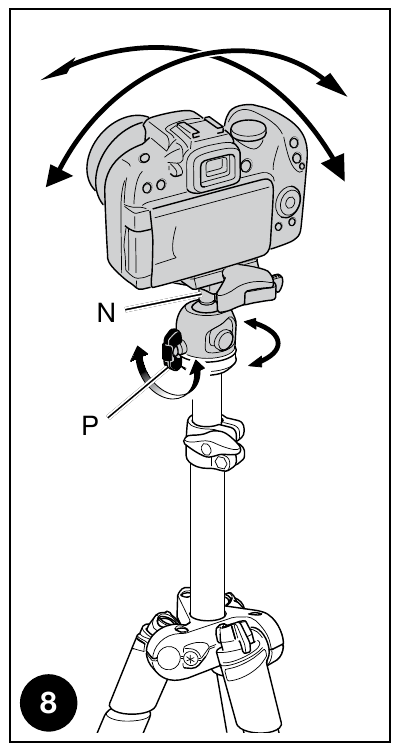

Për ta ripozicionuar kamerën, zhbllokoni levën "P" duke e rrotulluar në drejtim të kundërt të akrepave të orës derisa sfera "N" të mund të lëvizë lirshëm.

Pasi të jetë arritur pozicioni i dëshiruar, bllokoni sferën "N" duke e kthyer levën "P" në drejtim të akrepave të orës derisa të kyçet.

PALOSNI TRIPODIN ME PLOTËN E KAMERËS TË HEQUR

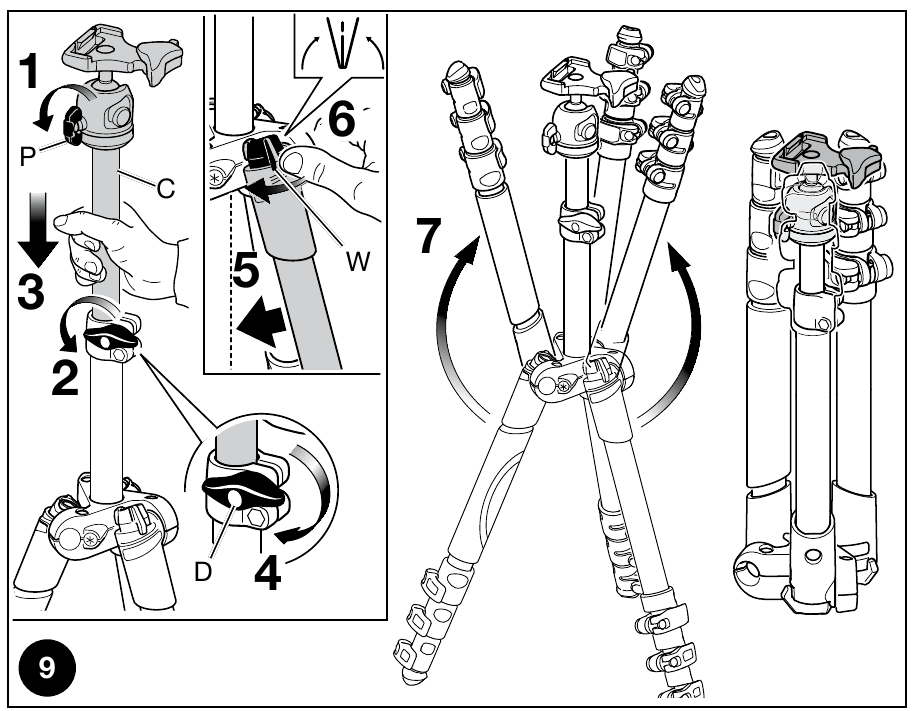

Zhbllokoni sustën "P", zhbllokoni sustën "D", uleni kolonën "C" (jo plotësisht) dhe më pas bllokojeni përsëri me sustën "D". Mbyllni këmbët tuaja paksa drejt kolonës qendrore "C", ktheni këndin "W" të secilës këmbë në pozicionin "e mbyllur" (të shënuar), pastaj palosni plotësisht tre këmbët lart. Këmbët e tripedit duhet të përshtaten në kokë.

RREGULLIMI I TENSIONIT TË KYÇJES SË KËMBËS

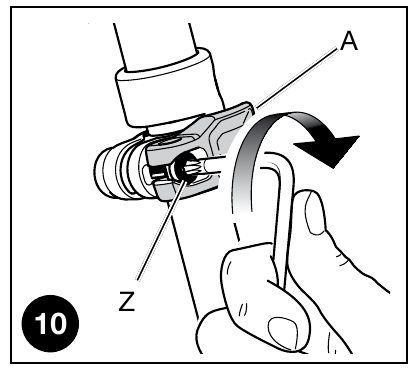

Nëse zgjatimet teleskopike të këmbëve rrëshqasin edhe pasi të keni shtrënguar levën e kyçjes "A", ose nëse levat e kyçjes "A" janë shumë të forta për t'u përdorur, tensioni i kyçjes do të duhet të rregullohet. Për ta bërë këtë, ktheni vidën "Z" në drejtim të akrepave të orës (për ta shtrënguar) ose në drejtim të kundërt të akrepave të orës (për ta liruar, paksa) duke përdorur një çelës TORX numër 20.

MIRËMBAJTJA

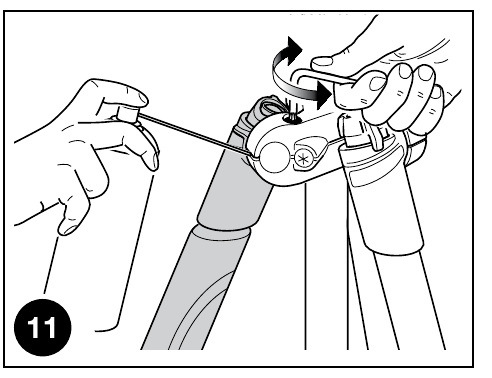

Lëvizja rrotulluese e këmbëve mund t'i nënshtrohet ndryshimeve në rezistencën ndaj hapjes dhe mbylljes gjatë përdorimit. Nëse kjo situatë do të ndodhte, rekomandohet të lubrifikoni nyjet me një llak lubrifikues multifunksional dhe më pas të rregulloni shtrëngimin e vidave me çelësin T20 derisa të merrni rezistencën e dëshiruar.
