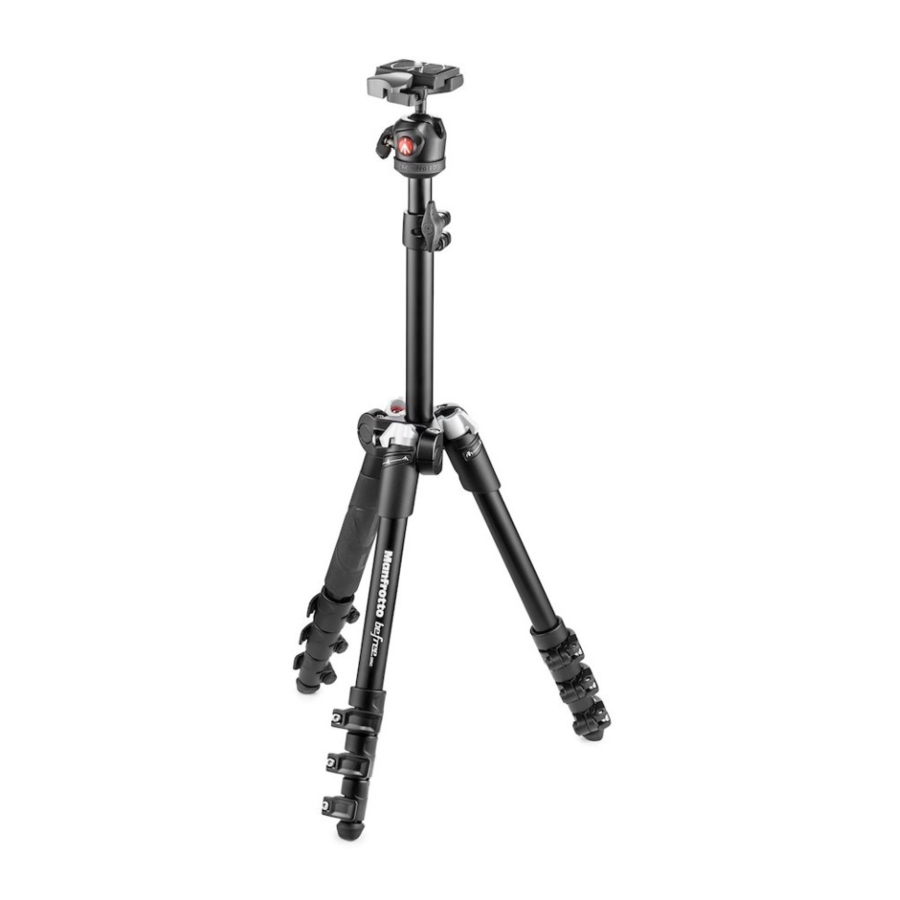

Manfrotto MKBFR1A4B-BH, MKBFR1A4R-BH, MKBFR1A4D-BH - Manual do Tripé

CONFIGURAÇÃO

Desdobre as pernas conforme mostrado na fig. 1. Abra as 3 pernas do tripé.

Para ajustar a altura do tripé, cada perna tem extensões telescópicas que podem ser libertadas rodando a alavanca "A" no colar de bloqueio "B".

AJUSTE DO ÂNGULO DA PERNA

Cada perna pode ser definida independentemente num dos dois ângulos de abertura.

Para alterar o ângulo de uma perna, feche ligeiramente a perna dobrando-a em direção à coluna central (fig. 2), rode o seletor de ângulo "W" para a posição desejada (indicada pelos símbolos) e, em seguida, abra totalmente a perna novamente.

AJUSTE DA ALTURA DA COLUNA CENTRAL

Para libertar a coluna central "C", desbloqueie o botão "D". Ajuste a altura da coluna conforme necessário e, em seguida, aperte o botão "D" para bloquear a coluna na posição.

FIXAÇÃO DA PLACA DE LIBERTAÇÃO RÁPIDA À CÂMARA

Fixe a placa "G" à base da câmara apertando o parafuso da câmara "M" no orifício roscado do tripé da câmara usando o anel "Q" SEM APLICAR FORÇA.

Antes de bloquear totalmente, alinhe a placa "G" com a lente da câmara.

Certifique-se de que fixou firmemente a placa "G" à câmara antes de usar.

Depois de fixado, empurre o anel "Q" (fig. 4) para baixo para que fique plano contra a placa "G".

MONTAGEM DA CÂMARA NA CABEÇA

Para montar a câmara na cabeça (fig. 5), abra a alavanca "H" e, ao mesmo tempo, empurre a patilha de segurança "X" para baixo, mantenha-as na posição aberta enquanto fixa a câmara encaixando a placa da câmara "G" na parte superior da cabeça, conforme mostrado na fig. 5. Liberte a alavanca "H" e a patilha de segurança "X".

Certifique-se de que a câmara está firmemente bloqueada na cabeça, empurrando a alavanca "H" contra a placa "G" (fig. 6) e verificando se a câmara não se move na cabeça.

REMOÇÃO DA CÂMARA DA CABEÇA

Para remover a câmara da cabeça (fig. 7), abra a alavanca "H" e, ao mesmo tempo, empurre a patilha de segurança "X" para baixo. Mantenha-as na posição aberta enquanto remove a câmara, conforme mostrado na fig. 7.

UTILIZAÇÃO

O botão "P" é o bloqueio do movimento da cabeça. Sempre que operar o botão "P", certifique-se de que está a segurar a câmara firmemente com uma mão.

Para reposicionar a câmara, desbloqueie a alavanca "P" rodando no sentido anti-horário até que a esfera "N" se possa mover livremente.

Assim que a posição desejada for alcançada, bloqueie a esfera "N" rodando a alavanca "P" no sentido horário até bloquear.

DOBRAR O TRIPÉ COM A PLACA DA CÂMARA REMOVIDA

Desbloqueie o botão "P", desbloqueie o botão "D", baixe a coluna "C" (não completamente) e, em seguida, bloqueie-a novamente com o botão "D". Feche ligeiramente as pernas em direção à coluna central "C", rode o ângulo "W" de cada perna para a posição "fechada" (marcada) e, em seguida, dobre completamente as três pernas para cima. As pernas do tripé devem encaixar na cabeça.

AJUSTE DA TENSÃO DO BLOQUEIO DA PERNA

Se as extensões telescópicas da perna deslizarem mesmo depois de ter apertado a alavanca de bloqueio "A", ou se as alavancas de bloqueio "A" forem demasiado rígidas para usar, a tensão de bloqueio terá de ser ajustada. Para fazer isto, rode o parafuso "Z" no sentido horário (para apertar) ou no sentido anti-horário (para soltar, ligeiramente) usando uma chave TORX número 20.

MANUTENÇÃO

O movimento de rotação das pernas pode sofrer variações na resistência à abertura e ao fecho durante a utilização. Se esta situação ocorrer, recomenda-se lubrificar as juntas com um spray lubrificante multifunções e, em seguida, ajustar o aperto dos parafusos com a chave T20 até obter a resistência desejada.
