INTRODUÇÃO

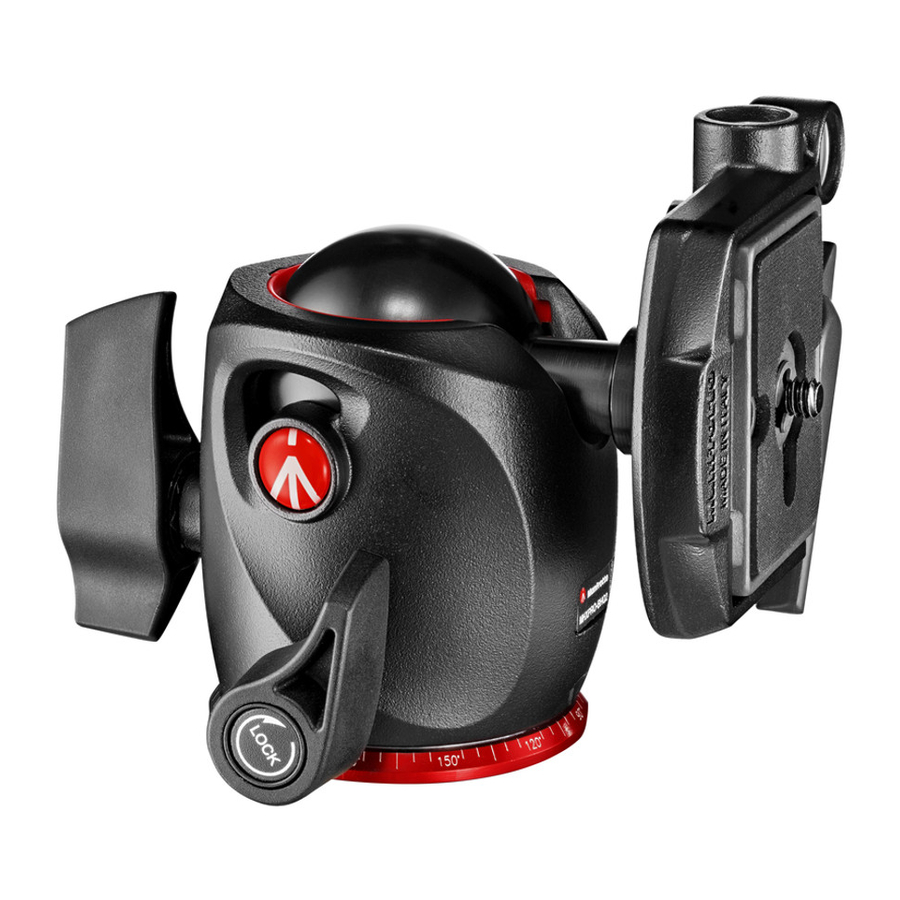

Uma cabeça de esfera profissional projetada para câmaras de médio formato.
CONFIGURAÇÃO
Monte a cabeça no tripé usando a rosca fêmea de 3/8" "A".
A placa superior nos tripés Manfrotto está equipada com três parafusos de fixação "B" que prendem contra a base da cabeça para garantir um bloqueio eficaz e seguro.
REMOVER A PLACA DE LIBERTAÇÃO RÁPIDA DA CABEÇA
Para remover a placa "G", é necessário abrir a alavanca "H".
A alavanca "H" não pode ser aberta enquanto a alavanca de segurança "I" estiver na posição fechada. Para remover o fecho de segurança, rode a alavanca "H" e empurre para baixo a alavanca de segurança "I" até que a alavanca "H" atinja o batente.
MONTAR A CÂMARA NA PLACA
Fixe a câmara na placa "G" aparafusando o parafuso da câmara "M" no orifício roscado da câmara SEM APLICAR FORÇA, usando o anel "Q". Antes de bloquear totalmente, alinhe a câmara com a marcação "LENS" (LENTE) na placa "G".
Certifique-se de que bloqueou firmemente a câmara na placa de libertação antes de usar.
MONTAR A CÂMARA NA CABEÇA
Empurre o anel "Q" para que fique plano contra a placa "G".
Insira a placa da câmara "G" (fig. 4) na parte superior da cabeça até que a alavanca de bloqueio "H" clique e feche.
Certifique-se de que a placa "G" (fig. 5) está totalmente bloqueada, empurrando a alavanca "H" e verificando se a câmara está bem encaixada na cabeça.
REMOVER A CÂMARA DA CABEÇA
Sempre que a câmara precisar de ser removida da cabeça, segure a câmara com segurança numa mão enquanto roda a alavanca "H" e empurre para baixo a alavanca de segurança "I" até que a alavanca "H" atinja o batente.
UTILIZAÇÃO
A cabeça tem movimentos panorâmicos e de esfera independentes.
A alavanca "E" bloqueia o movimento panorâmico.
Para libertar o movimento, desbloqueie a alavanca "E" rodando no sentido anti-horário.
Assim que a posição desejada for alcançada, bloqueie a cabeça rodando a alavanca "E" totalmente no sentido horário. A alavanca "C" bloqueia o movimento da esfera.
Para garantir que a cabeça de esfera é usada com segurança, segure sempre a câmara com uma mão enquanto liberta a esfera.
Para libertar a esfera "D" para posicionar a câmara, desbloqueie a alavanca "C" rodando no sentido anti-horário. Assim que a posição desejada for alcançada, bloqueie a esfera "D" rodando a alavanca "C" totalmente no sentido horário.
A cabeça incorpora um ajuste de fricção separado para o movimento da esfera, o que facilita o controlo do posicionamento da cabeça antes de a bloquear. Para ajustar a fricção, certifique-se de que a esfera "D" não está bloqueada (rodando a alavanca de bloqueio "C" no sentido anti-horário). Em seguida, segure a câmara numa mão e rode com a outra o botão "F" no sentido horário para apertar a fricção, no sentido anti-horário para reduzir a fricção.
A fricção não permite o bloqueio da câmara: recomendamos bloquear a esfera "D" rodando totalmente a alavanca "C".
