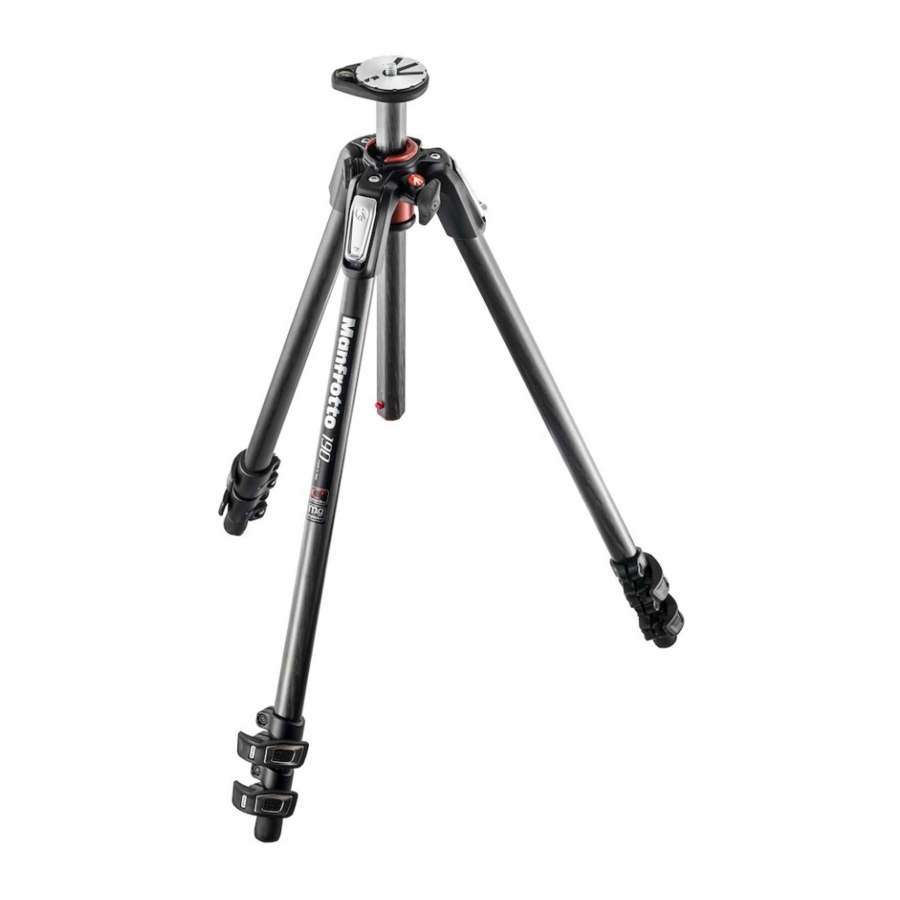

Manfrotto 190CXPRO3, 190CXPRO4, 055CXPRO3, 055CXPRO4 - Manual de Tripés

INTRODUÇÃO

Concebido para o fotógrafo profissional, este é um tripé extremamente versátil, ideal para câmaras de formato pequeno e médio, digitais ou convencionais.

INSTRUÇÕES

190CXPRO3

190CXPRO4

055CXPRO3

055CXPRO4

CARACTERÍSTICAS PRINCIPAIS:

• Uma coluna central deslizante única que pode ser operada num plano vertical ou horizontal.
• Cada perna pode ser definida independentemente em 4 ângulos de abertura.
• Nível de bolha.

CONFIGURAÇÃO

1. Abra as 3 pernas do tripé.
2. Para ajustar a altura do tripé, cada perna tem extensões telescópicas que podem ser libertadas rodando a alavanca "A" no colar de bloqueio "B".
3. Quando a altura pretendida for atingida, bloqueie a alavanca "A".

NIVELAMENTO

O tripé é fornecido com um nível de bolha "H" para lhe permitir nivelar o tripé.

AJUSTE DO ÂNGULO DA PERNA

Cada perna pode ser definida em 4 ângulos de abertura. Para alterar o ângulo numa perna, feche ligeiramente a perna em direção à coluna central e pressione o botão de bloqueio "C" na parte superior da perna. Enquanto mantém o botão pressionado, selecione o novo ângulo da perna e, em seguida, solte o botão "C" para bloquear na posição. O ângulo de cada perna pode ser ajustado independentemente das outras duas pernas. A última posição permite atingir o nível do chão.

AJUSTE DA ALTURA DA COLUNA CENTRAL

1. Para libertar a coluna central "D", desbloqueie o botão "E" e ajuste a altura da coluna conforme necessário.
2. Aperte o botão "E" para bloquear a coluna na posição.

Nota: O melhor bloqueio é obtido rodando a coluna central "D" até alinhar as peças "X", "Y" com a alavanca de bloqueio "E", conforme mostrado na figura 3.

COLUNA CENTRAL HORIZONTAL

A coluna central deslizante também pode ser usada no plano horizontal: isto não só permite que a câmara seja deslocada da posição das pernas, como também proporciona a forma mais simples possível de fotografar diretamente de cima:

• desbloquear o botão "E" (4.1)
• pressionar o botão "Y" e, ao mesmo tempo, levantar completamente a coluna central "D", conforme mostrado na figura 4.2
• rodar 90° a coluna central "D", ver fig. 4.3
• deslizar a coluna central "D" para dentro do orifício "W" e bloquear o botão "E" (fig. 4.4)

COLUNA CENTRAL VERTICAL

Para configurar a coluna central na posição vertical, proceda da seguinte forma:

1. desbloquear o botão "E" e puxar com pletamente a coluna central "D", conforme mostrado na figura 5.1
   RETIRE A MÃO DA COLUNA CENTRAL "D" para evitar entalar o dedo (ver fig. 5.2)

2. mantendo a outra mão afastada da coluna "D", pressione o botão "Y" com uma mão (5.3)
3. mantendo ainda a outra mão afastada, com a mesma mão, rode a coluna central "D" numa posição vertical, ver fig. 5.4

MONTAGEM E REMOÇÃO DE UMA CABEÇA DE CÂMARA

Remova a tampa "Z" (fig. 1)
Monte a cabeça da câmara na placa na parte superior da coluna central através do parafuso de montagem de 3/8" (aperte a cabeça do parafuso no sentido horário). Em seguida, levante a coluna central e, com uma pequena chave de fendas, aperte os três parafusos de fixação "M" (fornecidos desmontados) contra a base da cabeça, tendo o cuidado de não os forçar. Esta característica única funciona especialmente bem com as cabeças Manfrotto devido à base especialmente concebida, que impede que a cabeça se desaperte acidentalmente. Para remover a cabeça, solte os parafusos de fixação "M" e desaperte a cabeça da coluna no sentido anti-horário).

NOTA

Para uso ao ar livre, especialmente em condições de vento, é possível estabilizar o tripé: enganche um contrapeso (não fornecido) no anel "L"

TRANSPORTE

O tripé tem um anel de suspensão "T" para uma alça de transporte opcional

AJUSTE DA TENSÃO DO BLOQUEIO DA PERNA

Se as extensões telescópicas da perna deslizarem, mesmo depois de ter apertado a alavanca de bloqueio "A", a tensão de bloqueio terá de ser ajustada.

Para fazer isto:

• remova a tampa "K"
• liberte a alavanca de bloqueio "A"
• rode o parafuso "P" no sentido horário usando a chave especial "N" fornecida numa das pernas do tripé.

Normalmente, um terço de volta será suficiente para atingir a tensão de bloqueio correta.

MANUTENÇÃO

Para substituir o colar de bloqueio "B" (fig. 1), utilize uma chave TORX número 25 (não fornecida com o produto).

Descarregar manual

Aqui pode descarregar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.

Descarregar Manfrotto 190CXPRO3, 190CXPRO4, 055CXPRO3, 055CXPRO4 - Manual de Tripés
