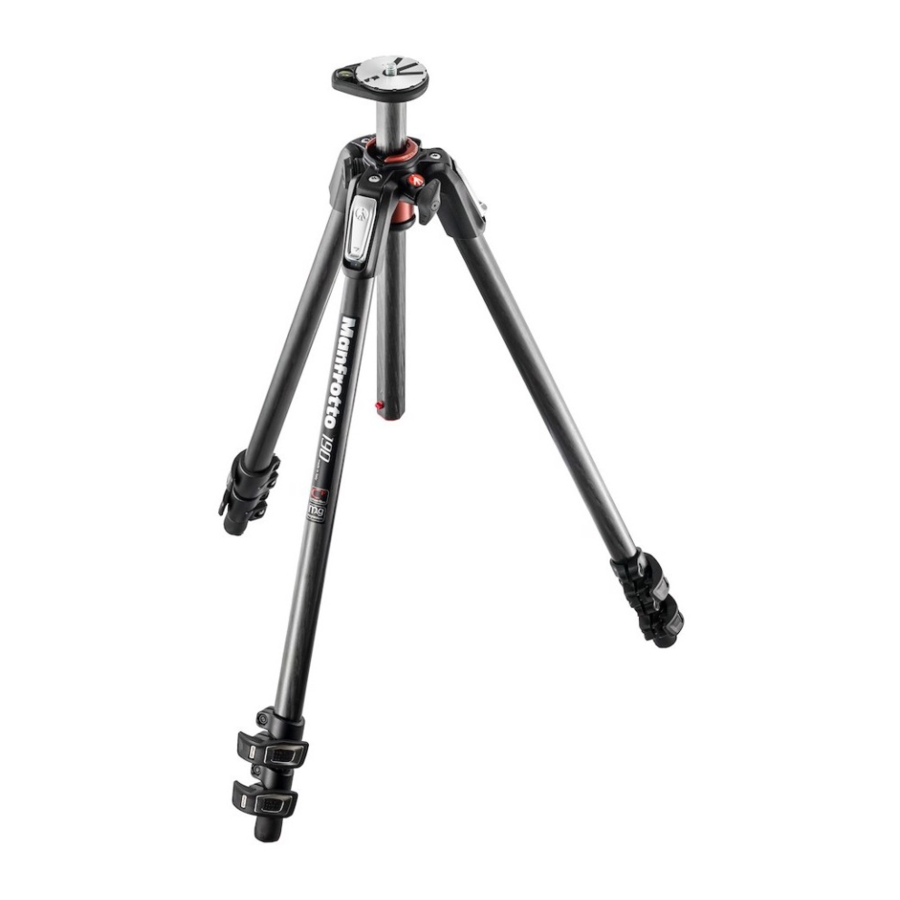

Manfrotto 190CXPRO3, 190CXPRO4, 055CXPRO3, 055CXPRO4 - Stativ-Handbuch

EINLEITUNG

Entwickelt für den professionellen Fotografen, ist dies ein äußerst vielseitiges Stativ, ideal für Klein-, Mittelformatkameras, digital oder konventionell.

ANWEISUNGEN

190CXPRO3

190CXPRO4

055CXPRO3

055CXPRO4

HAUPTMERKMALE:

• Eine einzigartige verschiebbare Mittelsäule, die sowohl vertikal als auch horizontal bedient werden kann.
• Jedes Bein kann unabhängig in 4 Spreizwinkeln eingestellt werden.
• Wasserwaage.

AUFBAU

1. Öffnen Sie die 3 Stativbeine.
2. Um die Höhe des Stativs einzustellen, verfügt jedes Bein über Teleskopauszüge, die durch Drehen des Hebels "A" am Klemmring "B" gelöst werden können.
3. Wenn die gewünschte Höhe erreicht ist, arretieren Sie den Hebel "A".

AUSRICHTEN

Das Stativ wird mit einer Wasserwaage "H" geliefert, um Ihnen das Ausrichten des Stativs zu ermöglichen.

BEINWINKEL-EINSTELLUNG

Jedes Bein kann in 4 Spreizwinkeln eingestellt werden. Um den Winkel an einem Bein zu ändern, klappen Sie das Bein leicht zur Mittelsäule hin und drücken Sie den Verriegelungsknopf "C" an der Oberseite des Beins nach unten. Halten Sie den Knopf gedrückt, wählen Sie den neuen Beinwinkel und lassen Sie dann den Knopf "C" los, um ihn in Position zu arretieren. Der Winkel jedes Beins kann unabhängig von den anderen beiden Beinen eingestellt werden. Die letzte Position ermöglicht es, das Bodenniveau zu erreichen.

HÖHENVERSTELLUNG DER MITTELSÄULE

1. Um die Mittelsäule "D" zu lösen, drehen Sie den Knopf "E" auf und stellen Sie die Höhe der Säule nach Bedarf ein.
2. Ziehen Sie den Knopf "E" fest, um die Säule in Position zu arretieren.

Hinweis: Die beste Arretierung wird erreicht, indem die Mittelsäule "D" gedreht wird, bis die Teile "X", "Y" mit dem Arretierhebel "E" ausgerichtet sind, wie in Abbildung 3 gezeigt.

HORIZONTALE MITTELSÄULE

Die verschiebbare Mittelsäule kann auch horizontal verwendet werden: Dies ermöglicht nicht nur, die Kamera von der Position der Beine zu versetzen, sondern bietet auch die einfachste Möglichkeit, direkt von oben zu fotografieren:

• Knopf "E" (4.1) lösen
• Knopf "Y" drücken und gleichzeitig die Mittelsäule "D" vollständig anheben, wie in Abbildung 4.2 gezeigt
• Mittelsäule "D" um 90° drehen, siehe Abb. 4.3
• Mittelsäule "D" in das Loch "W" schieben und Knopf "E" arretieren (Abb. 4.4)

VERTIKALE MITTELSÄULE

Um die Mittelsäule in vertikaler Position einzustellen, gehen Sie wie folgt vor:

1. Knopf "E" lösen und die Mittelsäule "D" vollständig herausziehen, wie in Abbildung 5.1 gezeigt
   NEHMEN SIE IHRE HAND VON DER MITTELSÄULE "D", um ein Einklemmen der Finger zu vermeiden (siehe Abb. 5.2)

2. Halten Sie Ihre andere Hand von der Säule "D" fern und drücken Sie den Knopf "Y" mit einer Hand (5.3)
3. Halten Sie die andere Hand weiterhin frei und drehen Sie mit derselben Hand die Mittelsäule "D" in eine vertikale Position, siehe Abb. 5.4

MONTAGE UND DEMONTAGE EINES KAMERAKOPFES

Entfernen Sie die Kappe "Z" (Abb. 1)
Montieren Sie den Kamerakopf auf der Platte oben an der Mittelsäule mittels der 3/8"-Befestigungsschraube (Schraubenkopf im Uhrzeigersinn). Heben Sie dann die Mittelsäule an und ziehen Sie mit einem kleinen Schraubendreher die drei Feststellschrauben "M" (unmontiert geliefert) gegen die Basis des Kopfes fest, wobei Sie darauf achten müssen, sie nicht zu überdrehen. Diese einzigartige Funktion funktioniert besonders gut mit Manfrotto-Köpfen aufgrund der speziell entwickelten Basis, die ein versehentliches Abschrauben des Kopfes verhindert. Zum Entfernen des Kopfes lösen Sie die Feststellschrauben "M" und schrauben Sie den Kopf gegen den Uhrzeigersinn von der Säule ab).

HINWEIS

Für den Einsatz im Freien, insbesondere bei windigen Bedingungen, ist es möglich, das Stativ zu stabilisieren: Hängen Sie ein Gegengewicht (nicht im Lieferumfang enthalten) an den Ring "L"

TRANSPORT

Das Stativ verfügt über einen Aufhängering "T" für einen optionalen Trageriemen

EINSTELLUNG DER BEINVERRIEGELUNGSSPANNNUNG

Wenn die Teleskop-Beinauszüge selbst nach dem Festziehen des Arretierhebels "A" rutschen, muss die Arretierungsspannung eingestellt werden.

Gehen Sie dazu wie folgt vor:

• Kappe "K" entfernen
• Arretierhebel "A" lösen
• Drehen Sie die Schraube "P" im Uhrzeigersinn mit dem Spezialschlüssel "N", der an einem der Stativbeine befestigt ist.

Normalerweise ist eine Drittelumdrehung ausreichend, um die korrekte Arretierungsspannung zu erreichen.

WARTUNG

Um den Klemmring "B" (Abb. 1) zu ersetzen, verwenden Sie bitte einen TORX-Schlüssel Größe 25 (nicht im Lieferumfang enthalten).
