Manfrotto 190CXPRO3, 190CXPRO4, 055CXPRO3, 055CXPRO4 - Stativmanual

INTRODUKTION

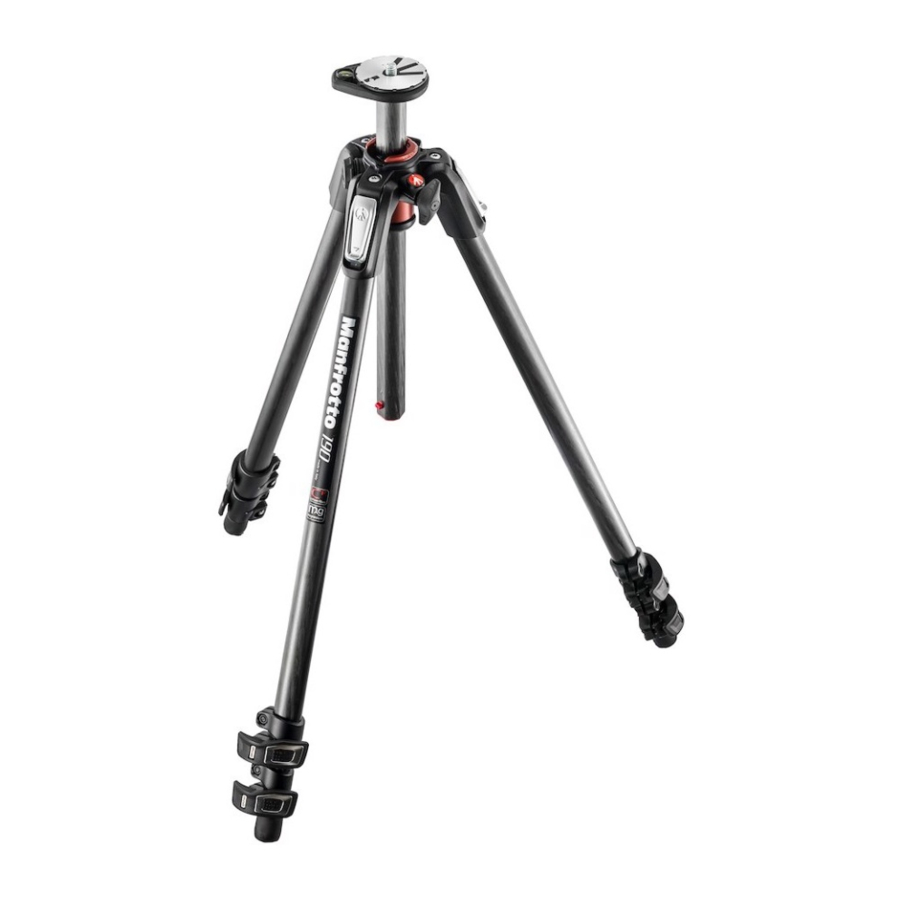

Designet til den professionelle fotograf er dette et ekstremt alsidigt stativ, ideelt til små, mellemformatkameraer, digitale eller konventionelle typer.

INSTRUKTIONER

190CXPRO3

190CXPRO4

055CXPRO3

055CXPRO4

NØGLEFUNKTIONER:

• En unik glidende midtersøjle, der kan betjenes i enten et lodret eller vandret plan.
• Hvert ben kan indstilles uafhængigt i 4 spredevinkler.
• Vaterpas.

OPSÆTNING

1. Fold de 3 stativben ud.
2. For at justere stativets højde har hvert ben teleskopiske forlængere, der kan frigøres ved at dreje greb "A" på låsekraven "B".
3. Når den ønskede højde er opnået, låses greb "A".

NIVELLERING

Stativet leveres med et vaterpas "H", så du kan nivellere stativet.

JUSTERING AF BENVINKEL

Hvert ben kan indstilles i 4 spredevinkler. For at ændre vinklen på et ben skal du føre benet lidt ind mod midtersøjlen og trykke låseknappen "C" ned i toppen af benet. Mens du holder knappen nede, vælger du den nye benvinkel og slipper derefter knap "C" for at låse den på plads. Vinklen på hvert ben kan justeres uafhængigt af de to andre ben. Den sidste position gør det muligt at opnå gulvhøjde.

JUSTERING AF MIDTERSØJLEHØJDE

1. For at frigøre midtersøjlen "D", lås knap "E" op, og juster søjlens højde efter behov.
2. Stram knap "E" for at låse søjlen i position.

Bemærk: Den bedste låsning opnås ved at dreje midtersøjlen "D", indtil delene "X", "Y" er justeret med låsegrebet "E" som vist i figur 3.

VANDRET MIDTERSØJLE

Den glidende midtersøjle kan også bruges i vandret plan: dette gør det ikke kun muligt at forskyde kameraet fra benenes position, det giver også den enkleste måde at optage direkte ovenfra på:

• lås knap "E" op (4.1)
• tryk knap "Y" ind og løft samtidig midtersøjlen "D" helt op som vist i figur 4.2
• drej midtersøjlen "D" 90° se fig. 4.3
• skub midtersøjlen "D" ind i hul "W" og lås knap "E" (fig. 4.4)

LODRET MIDTERSØJLE

For at indstille midtersøjlen i lodret position, fortsæt som følger:

1. lås knap "E" op og træk midtersøjlen "D" helt ud som vist i figur 5.1
   FJERN DIN HÅND FRA MIDTERSØJLEN "D" for at undgå at klemme fingrene (se fig. 5.2)

2. hold din anden hånd væk fra søjle "D", tryk knap "Y" ind med én hånd (5.3)
3. hold stadig din anden hånd væk, drej med samme hånd midtersøjlen "D" i en lodret position, se fig. 5.4

MONTERING OG AFMONTERING AF ET KAMERAHØVED

Fjern dækslet "Z" (fig.1)
Monter kamerahovedet på pladen øverst på midtersøjlen via 3/8" monteringsskruen (skru hovedet med uret). Løft derefter midtersøjlen, og stram de tre stiftskruer "M" (leveres umonteret) mod hovedets base med en lille skruetrækker, og pas på ikke at tvinge dem. Denne unikke funktion fungerer særligt godt med Manfrotto-hoveder på grund af den specielt designede base, som forhindrer hovedet i at skrues utilsigtet af. For at fjerne hovedet skal du løsne stiftskruerne "M" og skrue hovedet af søjlen mod uret).

BEMÆRK

Til udendørs brug, især under blæsende forhold, er det muligt at stabilisere stativet: hægt en modvægt (medfølger ikke) på ringen "L"

TRANSPORT

Stativet har en ophængningsring "T" til en valgfri bærestrop

JUSTERING AF BENLÅSESPÆNDING

Hvis de teleskopiske benforlængere glider, selv efter at du har strammet låsegrebet "A", skal låsespændingen justeres.

For at gøre dette:

• fjern dæksel "K"
• frigør låsegreb "A"
• drej skruen "P" med uret ved hjælp af den specielle nøgle "N", der findes på et af stativbenene.

Normalt er en tredjedel af en omdrejning tilstrækkelig til at opnå den korrekte låsespænding.

VEDLIGEHOLDELSE

For at udskifte låsekraven "B" (fig. 1), bedes du bruge en TORX-nøgle nummer 25 (medfølger ikke med produktet).
