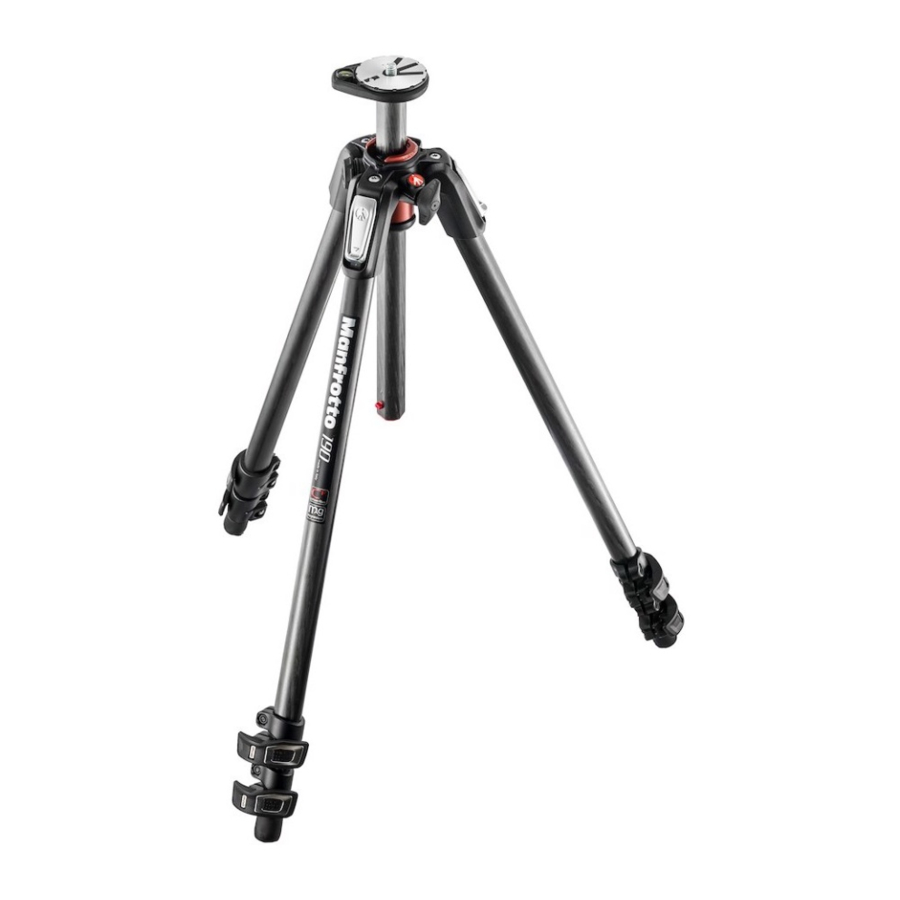

Manfrotto 190CXPRO3, 190CXPRO4, 055CXPRO3, 055CXPRO4 - statiivide kasutusjuhend

SISSEJUHATUS

See professionaalsele fotograafile mõeldud statiiv on äärmiselt mitmekülgne, ideaalne väikeste ja keskmiste formaatide kaamerate, digitaalsete või tavaliste kaamerate jaoks.

JUHISED

190CXPRO3

190CXPRO4

055CXPRO3

055CXPRO4

PÕHIFUNKTSIOONID:

• Unikaalne libisev kesksammas, mida saab kasutada kas vertikaalselt või horisontaalselt.
• Iga jalg saab iseseisvalt seadistada 4 erineva nurga alla.
• Vesilood.

SEADISTAMINE

1. Avage 3 statiivi jalga.
2. Statiivi kõrguse reguleerimiseks on igal jalal teleskoopilised pikendused, mida saab vabastada, keerates hooba "A" lukustuskrael "B".
3. Kui vajalik kõrgus on saavutatud, lukustage hoob "A".

TASANDAMINE

Statiiv on varustatud vesiloodiga "H", mis võimaldab teil statiivi tasandada.

JALA NURGA REGULEERIMINE

Iga jalg saab seadistada 4 erineva nurga alla. Jala nurga muutmiseks sulgege jalg veidi kesksamba suunas ja vajutage alla lukustusnuppu "C" jala ülaosas. Hoides nuppu all, valige uus jala nurk ja seejärel vabastage nupp "C", et see asendisse lukustada. Iga jala nurka saab reguleerida teistest kahest jalast sõltumatult. Viimane asend võimaldab saavutada põrandapinna taseme.

KESKSAMBA KÕRGUSE REGULEERIMINE

1. Kesksamba "D" vabastamiseks avage nupp "E" ja reguleerige samba kõrgust vastavalt vajadusele.
2. Pingutage nuppu "E", et sammas asendisse lukustada.

Märkus: Parim lukustus saavutatakse, kui pöörate kesksammast "D", kuni osad "X", "Y" on joondatud lukustushoovaga "E", nagu on näidatud joonisel 3.

HORISONTAALNE KESKSAMMAS

Libisevat kesksammast saab kasutada ka horisontaalselt: see mitte ainult ei võimalda kaamerat jalgade asendist nihutada, vaid pakub ka lihtsaimat viisi otse ülevalt pildistamiseks:

• avage nupp "E" (4.1)
• vajutage nuppu "Y" ja samal ajal tõstke kesksammas "D" täielikult üles, nagu on näidatud joonisel 4.2
• pöörake 90° kesksammas "D", vt joonis 4.3
• libistage kesksammas "D" auku "W" ja lukustage nupp "E" (joonis 4.4)

VERTIKAALNE KESKSAMMAS

Kesksamba vertikaalsesse asendisse seadmiseks toimige järgmiselt:

1. avage nupp "E" ja tõmmake täielikult välja kesksammas "D" , nagu on näidatud joonisel 5.1
   VÕTKE KÄSI KESKSAMBAST "D", et vältida sõrme pigistamist (vt joonis 5.2)

2. hoides teist kätt sambast "D" eemal, vajutage ühe käega nuppu "Y" (5.3)
3. hoides endiselt teist kätt eemal, pöörake sama käega kesksammas "D" vertikaalsesse asendisse, vt joonis 5.4

KAAMERAPEA PAIGALDAMINE JA EEMALDAMINE

Eemaldage kork "Z" (joonis 1)
Paigaldage kaamerapea kesksamba ülaosas olevale plaadile 3/8" kinnituskruvi abil (kruvikeeraja päripäeva). Seejärel tõstke kesksammas üles ja pingutage väikese kruvikeerajaga kolm kinnituskruvi "M" (tarnitakse paigaldamata) vastu pea alust, jälgides, et te neid ei jõuaks. See ainulaadne funktsioon töötab eriti hästi Manfrotto peadega tänu spetsiaalselt disainitud alusele, mis takistab pea juhuslikku lahti keeramist. Pea eemaldamiseks vabastage kinnituskruvid "M" ja keerake pea sambalt vastupäeva maha).

MÄRKUS

Välitingimustes, eriti tuulistes oludes, on võimalik statiivi stabiliseerida: riputage vastukaal (ei kuulu komplekti) rõnga "L" külge

TRANSPORTIMINE

Statiivil on riputusrõngas "T" valikulise kandmisrihma jaoks

JALA LUKUSTUSE PINGE REGULEERIMINE

Kui teleskoopilised jala pikendused libisevad isegi pärast lukustushoova "A" pingutamist, tuleb lukustuse pinget reguleerida.

Selleks toimige järgmiselt:

• eemaldage kork "K"
• vabastage lukustushoob "A"
• keerake kruvi "P" päripäeva, kasutades spetsiaalset võtit "N", mis on kinnitatud ühele statiivi jalale.

Tavaliselt piisab õige lukustuse pinge saavutamiseks kolmandiku pöördest.

HOOLDUS

Lukustuskrae "B" (joonis 1) asendamiseks kasutage TORX-võtit number 25 (ei kuulu tootega komplekti).
