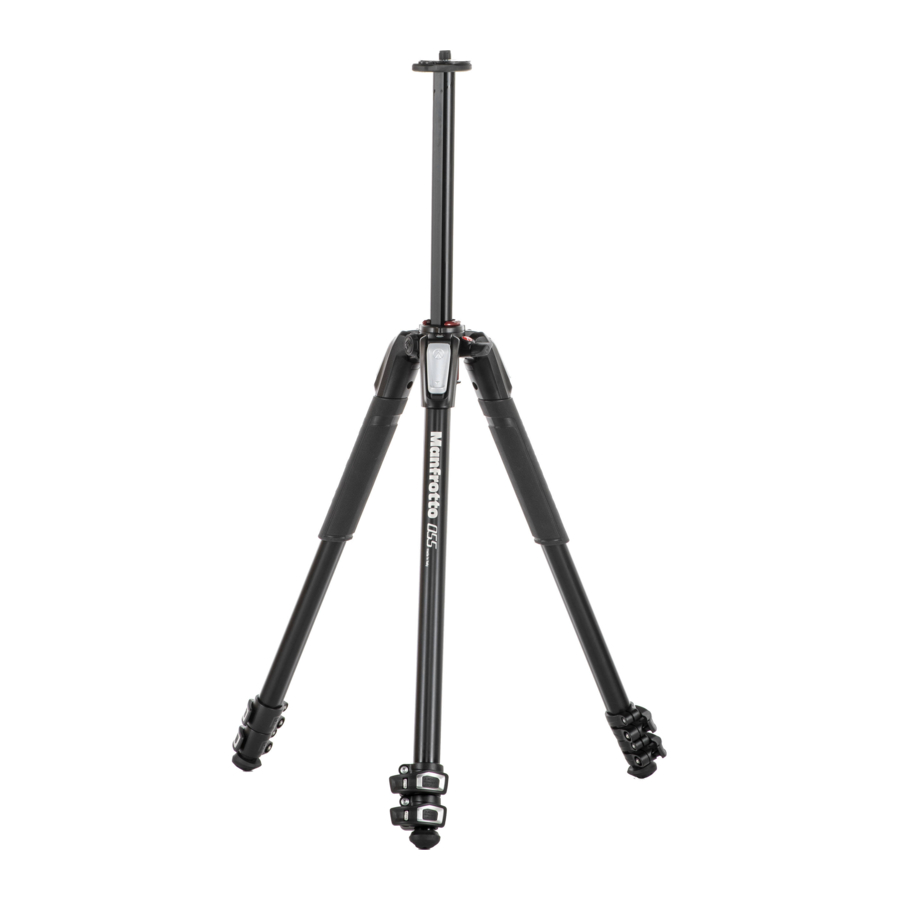

Manfrotto MT055CXPRO3/CXPRO4/XPRO3, MT190CXPRO3/CXPRO4/XPRO3/XPRO4 - Statiivi kasutusjuhend

SISSEJUHATUS

See on äärmiselt mitmekülgne statiiv, mis on mõeldud edasijõudnud harrastajatele ja professionaalsetele fotograafidele ning sobib ideaalselt väikestele ja keskmise formaadiga kaameratele, nii digitaalsetele kui ka tavalistele.

PÕHILISED OMADUSED:

• Unikaalne libisev kesksammas, mida saab kasutada nii vertikaalselt kui ka horisontaalselt.
• Iga jalg on eraldi seadistatav 4 erineva nurga all.
• Vesilood.
• Kaks kummist jalasoojendajat
• Lihtne ühenduspesa lisavarustuse kinnitamiseks
• Kiired Power Lock (kiirlukustus) hoovad, mis võimaldavad kõiki hoobasid korraga hõlpsalt avada
• Konks vastukaalu ja rihma riputamiseks

SEADISTAMINE

Avage 3 statiivi jalga.

Statiivi kõrguse reguleerimiseks on igal jalal teleskoopilised pikendused, mida saab vabastada, keerates hooba "A" lukustuskrae "B" peal. Haarake hoobadest kogu peopesaga. Vabastage kõik lukustushoovad korraga.

OLGE ETTEVAATLIK, et vältida sõrme pigistamist hoova avamisel (vt joonis 1A). Kui vajalik kõrgus on saavutatud, lukustage hoob "A".

JALA NURGA REGULEERIMINE

Iga jalg on seadistatav 4 erineva nurga all. Jala nurga muutmiseks sulgege jalg veidi kesksamba suunas ja tõmmake alla lukustusnupp "C" jala ülaosas. Hoides nuppu all, valige uus jala nurk ja seejärel vabastage nupp "C", et see asendisse lukustada.

Iga jala nurka saab reguleerida teistest kahest jalast sõltumatult.

Viimane asend võimaldab saavutada põrandapinna taseme.

KESKSAMBA KÕRGUSE REGULEERIMINE

Kesksamba "D" vabastamiseks avage nupp "E" ja reguleerige samba kõrgust vastavalt vajadusele. Pingutage nuppu "E", et sammas asendisse lukustada.

HORISONTAALNE KESKSAMMAS

Libisevat kesksammas saab kasutada ka horisontaalselt: see mitte ainult ei võimalda kaamerat jalgade asukohast eemale nihutada, vaid pakub ka kõige lihtsamat viisi otse ülalt pildistamiseks:

• vabastage nupp "E" (4.1)
• vajutage nuppu "Y" ja samal ajal tõstke kesksammas "D" täielikult üles, kuni punased kestad hüppavad välja, nagu on näidatud joonisel 4.2
• pöörake kesksammas "D" 90°, nagu on näidatud joonisel 4.3
• lükake kesksammas "D" auku "W" ja lukustage nupp "E" (joonis 4.4)

VERTIKAALNE KESKSAMMAS

Kesksamba vertikaalsesse asendisse seadmiseks toimige järgmiselt:

1. vabastage nupp "E" ja tõmmake kesksammas "D" täielikult välja, nagu on näidatud joonisel 5.1

   VÕTKE KÄSI KESKSAMBAST
   "D" EEMALE, et vältida sõrme pigistamist (vt joonis 5.2)
2. hoides teise käega kesksambast "D" eemale, vajutage ühe käega nuppu "Y" (5.3)
3. hoides endiselt teise käega eemale, pöörake sama käega kesksammas "D" vertikaalsesse asendisse, nagu on näidatud joonisel 5.4
4. pöörake sammast, kuni punane nool kestadel on joondatud valandi noolega, seejärel lükake sammas alla

KAAMERAPEA PAIGALDAMINE JA EEMALDAMINE

Eemaldage kork "Z" (joonis 1)

Paigaldage kaamerapea kesksamba ülaosas olevale plaadile 3/8" kinnituskruvi abil (keerake kruvipead päripäeva). Seejärel tõstke kesksammas üles ja pingutage väikese kruvikeerajaga kruvi "M" vastu pea alust, püüdes seda mitte jõuga keerata. See ainulaadne funktsioon töötab eriti hästi Manfrotto peadega tänu spetsiaalselt disainitud alusele, mis hoiab ära pea juhusliku lahti keeramise.

Pea eemaldamiseks vabastage kruvi "M" ja keerake pea sambalt vastupäeva lahti).

TASANDAMINE

Statiiv on varustatud vesiloodiga "H", mis võimaldab teil statiivi tasandada.

Vesiloodi saab paigutada, nagu on näidatud joonisel 7, et tagada maksimaalne nähtavus ja praktilisus.

MÄRKUS

Välitingimustes kasutamisel, eriti tuulistes oludes, on võimalik statiivi stabiliseerida: riputage konksu "L" otsa vastukaal (ei kuulu komplekti).

TRANSPORTIMINE

Statiivil on konks "L" valikulise kandmisrihma jaoks

JALA LUKUSTUSE PINGE REGULEERIMINE

Kui teleskoopilised jala pikendused libisevad isegi pärast lukustushoova "A" pingutamist, tuleb lukustuse pinget reguleerida.

Selleks toimige järgmiselt:

• vabastage lukustushoob "A"
• keerake kruvi "P" päripäeva, kasutades spetsiaalset võtit "N", mis on kaasas ühel statiivi jalal. Tavaliselt piisab õige lukustuse pinge saavutamiseks kolmandiku pöördest.

LISATARVIKUTE KINNITAMINE

Eemaldage kork "K"

Statiivil on üks 3/8" sisekeere "X" (joonis 11), mida saab kasutada lisatarvikute, näiteks Manfrotto käte kinnitamiseks, mis omakorda saavad toetada valgusteid, monitore jne.
