Manfrotto MT055CXPRO3/CXPRO4/XPRO3, MT190CXPRO3/CXPRO4/XPRO3/XPRO4 - Priročnik za stojalo

UVOD

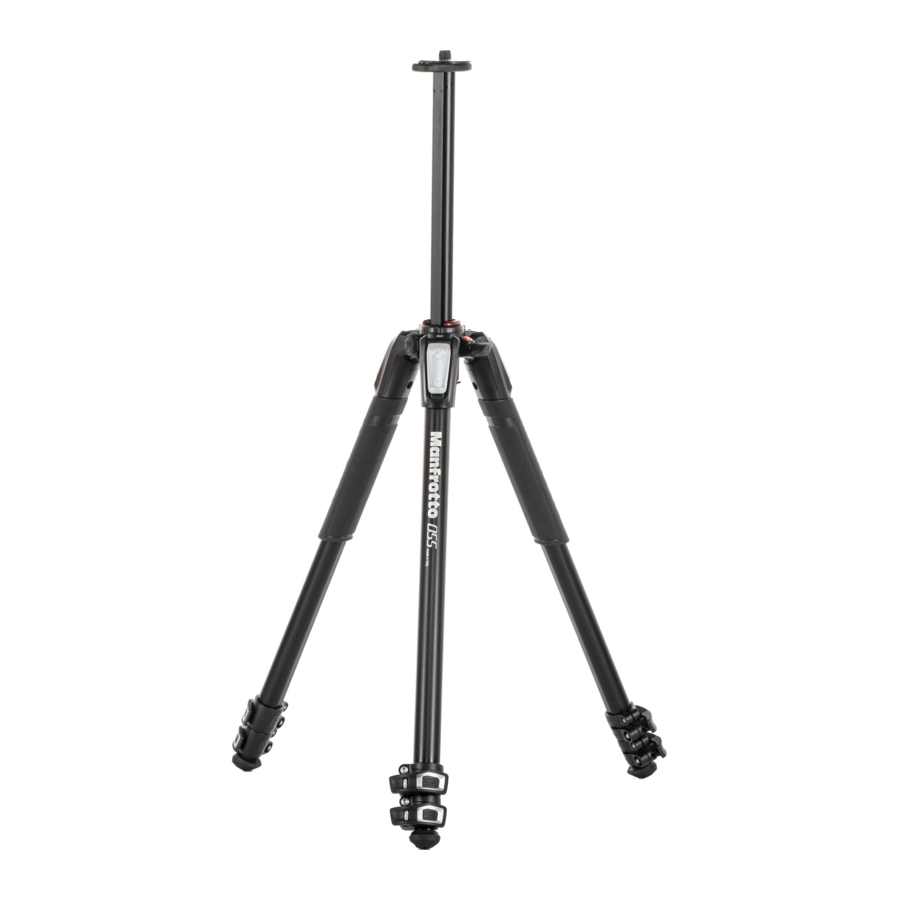

To izjemno vsestransko stojalo, zasnovano za napredne amaterje in profesionalne fotografe, je idealno za majhne in srednje formatne fotoaparate, digitalne ali konvencionalne.

KLJUČNE LASTNOSTI:

• Edinstven drsni sredinski stolpec, ki ga je mogoče upravljati v navpični ali vodoravni ravnini.
• Vsako nogo je mogoče neodvisno nastaviti pod 4 koti razpona.
• Libela.
• Dva gumijasta grelnika za noge
• Enostavna povezovalna vtičnica za vstavljanje ročic
• Hitre Power Lock ročice, ki omogočajo enostavno odpiranje vseh ročic hkrati
• Kavelj za obešanje protiuteži in za trak

NASTAVITEV

Odprite 3 noge stojala.

Za nastavitev višine stojala ima vsaka noga teleskopske podaljške, ki jih je mogoče sprostiti z vrtenjem ročice "A" na zaklepnem ovratniku "B". Primite ročice s celo dlanjo. Hkrati odklenite vse zaklepne ročice.

BODITE PREVIDNI, da si pri odpiranju ročice ne priščipnete prsta (glejte sliko 1A). Ko dosežete želeno višino, zaklenite ročico "A".

NASTAVITEV KOTA NOGE

Vsako nogo je mogoče nastaviti pod 4 koti razpona. Če želite spremeniti kot na nogi, rahlo zaprite nogo proti sredinskemu stolpcu in povlecite navzdol zaklepni gumb "C" na vrhu noge. Medtem ko držite gumb pritisnjen, izberite nov kot noge in nato spustite gumb "C", da se zaskoči v položaj.

Kot vsake noge je mogoče nastaviti neodvisno od drugih dveh nog.

Zadnji položaj omogoča doseganje nivoja tal.

NASTAVITEV VIŠINE SREDINSKEGA STOLPCA

Za sprostitev sredinskega stolpca "D" odklenite gumb "E" in po potrebi prilagodite višino stolpca. Zategnite gumb "E", da zaklenete stolpec v položaj.

VODORAVNI SREDINSKI STOLPEC

Drsni sredinski stolpec se lahko uporablja tudi v vodoravni ravnini: to ne samo, da omogoča odmik fotoaparata od položaja nog, ampak zagotavlja najpreprostejši način fotografiranja neposredno od zgoraj:

• odklenite gumb "E" (4.1)
• pritisnite gumb "Y" in hkrati dvignite sredinski stolpec "D" do konca, dokler rdeče lupine ne izskočijo, kot je prikazano na sliki 4.2
• obrnite sredinski stolpec "D" za 90°, kot je prikazano na sliki 4.3
• potisnite sredinski stolpec "D" v luknjo "W" in zaklenite gumb "E" (slika 4.4)

NAVPIČNI SREDINSKI STOLPEC

Če želite nastaviti sredinski stolpec v navpični položaj, storite naslednje:

1. odklenite gumb "E" in popolnoma izvlecite sredinski stolpec "D", kot je prikazano na sliki 5.1

   UMAKNITE ROKO OD SREDINSKEGA
   STOLPCA "D", da si ne priščipnete prsta (glejte sliko 5.2)
2. pazite, da druga roka ni v bližini stolpca "D", z eno roko pritisnite gumb "Y" (5.3)
3. še vedno pazite, da druga roka ni v bližini, z isto roko zavrtite sredinski stolpec "D" v navpični položaj, kot je prikazano na sliki 5.4
4. zavrtite stolpec, dokler se rdeča puščica na lupinah ne poravna s puščico na ulitku, nato potisnite stolpec navzdol

NAMESTITEV IN ODSTRANITEV GLAVE FOTOAPARATA

Odstranite pokrovček "Z" (slika 1)

Namestite glavo fotoaparata na ploščo na vrhu sredinskega stolpca prek 3/8" pritrdilnega vijaka (glava vijaka v smeri urinega kazalca). Nato dvignite sredinski stolpec in z majhnim izvijačem privijte vijak "M" ob podnožje glave, pri tem pa pazite, da ga ne zategnete preveč. Ta edinstvena funkcija deluje še posebej dobro z glavami Manfrotto zaradi posebej zasnovanega podnožja, ki preprečuje nenamerno odvijanje glave.

Če želite odstraniti glavo, popustite vijak "M" in odvijte glavo s stolpca v nasprotni smeri urinega kazalca).

IZRAVNAVA

Stojalo je opremljeno z libelo "H", ki vam omogoča izravnavo stojala.

Libelo lahko postavite, kot je prikazano na sliki 7, da zagotovite največjo vidljivost in praktičnost.

OPOMBA

Za uporabo na prostem, zlasti v vetrovnih razmerah, je mogoče stabilizirati stojalo: obesite protiutež (ni priložena) na vrh kavlja "L"

PREVOZ

Stojalo ima kavelj "L" za izbirni nosilni trak

NASTAVITEV NAPETOSTI ZAKLEPA NOGE

Če teleskopski podaljški noge zdrsnejo, tudi po zategnitvi zaklepne ročice "A", bo treba prilagoditi napetost zaklepanja.

Če želite to narediti:

• sprostite zaklepno ročico "A"
• zavrtite vijak "P" v smeri urinega kazalca s posebnim ključem "N", ki je priložen na eni od nog stojala. Običajno bo zadostovala tretjina obrata, da dosežete pravilno napetost zaklepanja.

PRITRJEVANJE DODATNE OPREME

Odstranite pokrovček "K"

Stojalo ima en 3/8" notranji navoj "X" (slika 11), ki ga lahko uporabite za pritrditev dodatne opreme, kot so ročice Manfrotto, ki lahko podpirajo luči, monitorje itd.
