Manfrotto MVR901ECEX - Priročnik za daljinski upravljalnik

VSEBINA PAKETA

Preverite, ali ste prejeli naslednje elemente:

• Navodila za uporabo
• Daljinski upravljalnik za videokamero

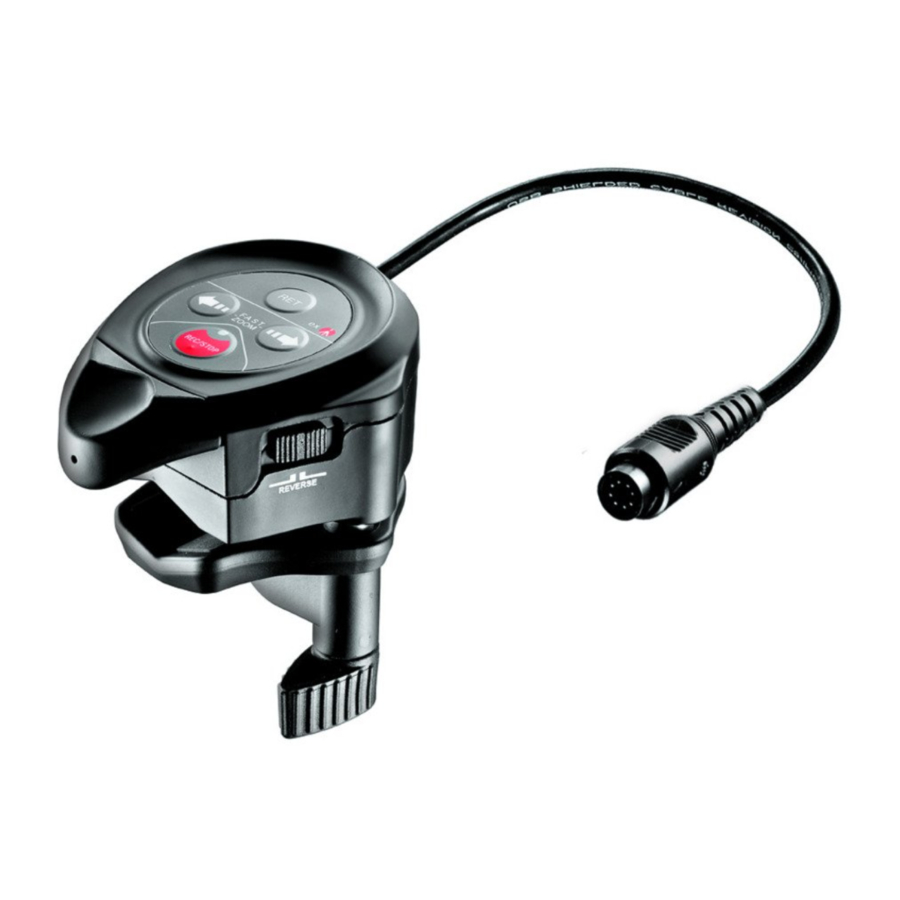

PREGLED NAPRAVE

Krmilnik zooma je zasnovan za upravljanje videokamer Sony PMW-EX.

1. REC/STOP (snemanje/ustavitev)
2. Hitri zoom
3. RET
4. LED indikator napajanja
5. Omejitev hitrosti zooma
6. Stikalo za smer zooma
7. Gumb za zoom

Funkcije

• Spremenljivo brezstopenjsko upravljanje zooma
• Omejitev hitrosti zooma
• Stikalo za smer zooma
• Vklop/izklop snemanja
• Funkcija RET
• Največja hitrost širokokotnega/tele zoom z gumbi na dotik
• LED indikator napajanja
• 100 cm dolg kabel
• Razpon sponke: okrogla cev/cev/palica: premer od 12 mm (0,47") do 23 mm (0,90")

PRIKLJUČITEV NA PODPORO

Razpon sponke: okrogla cev/cev/palica: Ø od 12 mm (0,47") do 23 mm (0,90") premera

PRIKLJUČITEV NA KAMERO

1. Izklopite kamero
2. Prepričajte se, da krmilnik priključite samo na videokamere Sony PMW-EX.
3. Priključite kabel krmilnika na 8-pinski priključek na kamerah
4. Vklopite kamero – zdaj lahko začnete uporabljati krmilnik.
   Po vklopu kamere mora LED indikator neprekinjeno svetiti.

DELOVANJE

Funkcionalnost gumba

Gumb omogoča upravljanje zooma z vrtenjem v desno ali levo.
Večji kot je zasuk gumba, hitrejša je hitrost zooma.

Izbira omejitve hitrosti zooma

Obrnite omejitev hitrosti zooma v smeri urinega kazalca, da nastavite višjo omejitev hitrosti zooma. Obrnite ga v nasprotni smeri, da nastavite nižjo omejitev hitrosti.

Zoom v spremenljivem načinu

Obrnite gumb za zoom v desno ali levo za zoom tele ali široko (odvisno od nastavitve smeri zooma).
Večji kot je zasuk gumba, hitrejša je hitrost zooma. Hitrost zooma je omejena z "omejitvijo hitrosti zooma".

Zoom v načinu največje hitrosti

Pritisnite enega od gumbov "hitri zoom" za zoom široko ali tele (odvisno od položaja stikala za smer zooma) z največjo hitrostjo zooma. Zoom z največjo hitrostjo preglasi nastavitev "omejitve hitrosti zooma".

Začetek/ustavitev snemanja

Pritisnite gumb enkrat, da začnete snemati.
Pritisnite gumb znova, da ustavite snemanje.

Funkcija RET

Pritisnite gumb za izvedbo funkcije RET.

Prilagajanje smeri zooma

Za spremembo smeri zooma premaknite stikalo za smer zooma, ki se nahaja na desni strani ohišja krmilnika, v nasprotni položaj.

PREVIDNOSTNI UKREPI

Vodoodpornost

Veliko pozornosti smo namenili temu, da bi bil krmilnik čim bolj vodoodporen, hkrati pa ohranili njegovo razumno ceno.
Vendar ne moremo zagotoviti 100-odstotne vodoodpornosti v vseh okoliščinah in se morate izogibati uporabi krmilnika v težkih okoljskih pogojih, kot sta dež in raven vlažnosti nad 70 %.

Visoka temperatura

Izogibajte se temperaturam nad +70 °C – še posebej ne puščajte krmilnika izpostavljenega neposrednemu stiku z močnim sončnim sevanjem, npr. v avtomobilu, parkiranem na sončnem mestu.

SPECIFIKACIJE DELOVANJA

Temperaturno območje delovanja -10 °C (14 °F) + 60 °C (140 °F)
Temperaturno območje shranjevanja -20 °C (-4 °F) + 70 °C (158 °F)
Relativna vlažnost (brez kondenzacije) največ 70 %

ODPOVED ODGOVORNOSTI

Informacije v tem dokumentu se lahko spremenijo brez predhodnega obvestila. Manfrotto ne daje nobenih jamstev in ne odgovarja za morebitne napake v informacijah, ki jih vsebuje ta dokument.

IZJAVA O SKLADNOSTI

Skladnost za Evropo

Označevanje s simbolom CE pomeni, da je ta sistem skladen z veljavnimi direktivami Sveta Evropske unije

Informacije FCC razreda B

Ta oprema je bila preizkušena in ugotovljeno je, da je skladna z mejami za digitalno napravo razreda B v skladu s 15. delom pravil FCC. Te omejitve so zasnovane tako, da zagotavljajo razumno zaščito pred škodljivimi motnjami v stanovanjski namestitvi. Ta oprema ustvarja, uporablja in lahko oddaja radiofrekvenčno energijo in, če ni nameščena in uporabljena v skladu z navodili, lahko povzroči škodljive motnje v radijskih komunikacijah. Vendar ni nobenega zagotovila, da do motenj ne bo prišlo pri določeni namestitvi. Če ta oprema povzroča škodljive motnje pri radijskem ali televizijskem sprejemu, kar je mogoče ugotoviti z izklopom in vklopom opreme, uporabnika spodbujamo, da poskuša motnje odpraviti z enim ali več od naslednjih ukrepov:

• Preusmerite ali premaknite sprejemno anteno.
• Povečajte razdaljo med opremo in sprejemnikom.
• Priključite opremo v vtičnico na tokokrogu, ki se razlikuje od tistega, na katerega je priključen sprejemnik.
• Za pomoč se posvetujte s prodajalcem ali izkušenim radijskim/TV tehnikom.

Vse spremembe ali modifikacije, ki jih Manfrotto ni izrecno odobril, lahko razveljavijo uporabnikovo pooblastilo za upravljanje te opreme

Izjava ICES-003/NMB-003

Ta naprava je skladna s kanadskim ICES-003 razreda B.
