Manfrotto MVR901ECEX - Руководство по эксплуатации пульта дистанционного управления

КОМПЛЕКТ ПОСТАВКИ

Убедитесь, что вы получили следующие элементы:

• Руководства пользователя
• Пульт дистанционного управления видеокамерой

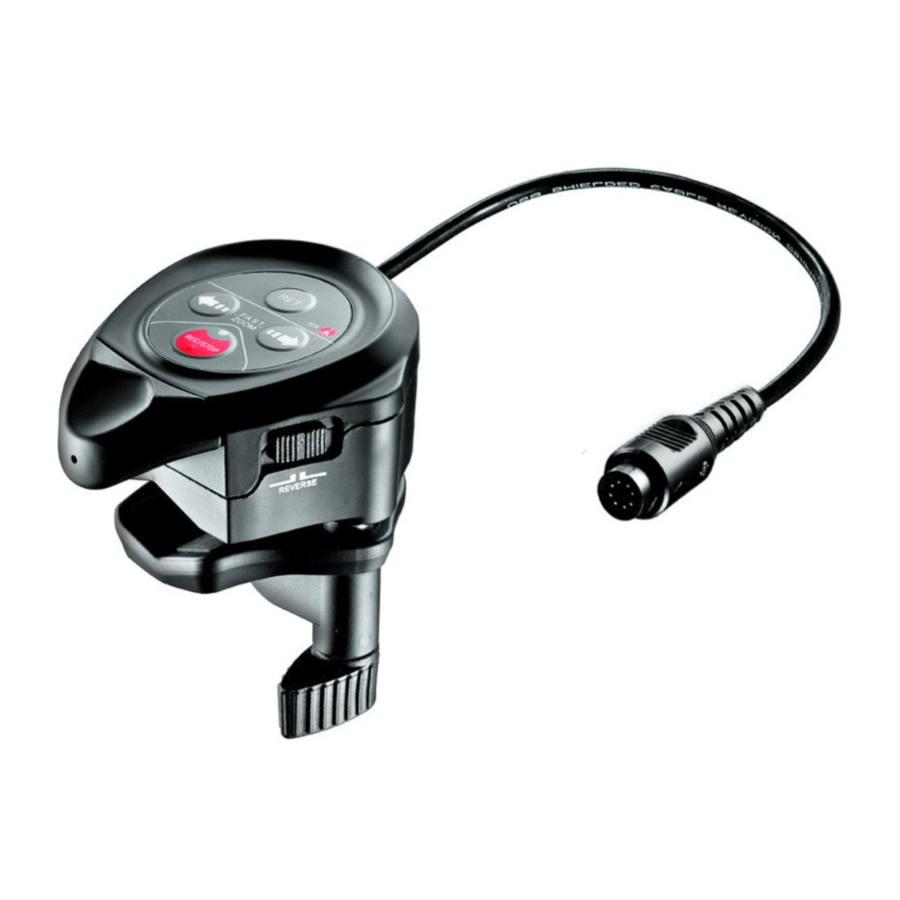

ОБЗОР УСТРОЙСТВА

Контроллер зума предназначен для управления видеокамерами Sony PMW-EX.

1. REC/STOP (Запись/Стоп)
2. Быстрый зум
3. RET
4. Светодиодный индикатор питания
5. Ограничение скорости зума
6. Переключатель направления зума
7. Ручка зума

Функции

• Плавное регулирование зума
• Ограничение скорости зума
• Переключатель направления зума
• Запись вкл./выкл.
• Функция RET
• Максимальная скорость зумирования в широкоугольном/теле-режиме с помощью кнопок в одно касание
• Светодиодный индикатор питания
• Кабель длиной 100 см
• Диапазон зажима: круглая труба/стержень/рейка: диаметр от 12 мм (0,47") до 23 мм (0,90")

ПОДКЛЮЧЕНИЕ К ОПОРЕ

Диапазон зажима: круглая труба/стержень/рейка: Ø от 12 мм (0,47") до 23 мм (0,90")

ПОДКЛЮЧЕНИЕ К КАМЕРЕ

1. Выключите камеру
2. Убедитесь, что контроллер подключен только к видеокамерам Sony PMW-EX.
3. Подключите кабель контроллера к 8-контактному разъему на камере.
4. Включите камеру – теперь вы можете начать использовать контроллер.
   После включения камеры светодиодный индикатор должен гореть постоянно.

РАБОТА

Функциональность ручки

Ручка позволяет управлять зумом, вращая ее вправо или влево.
Чем больше угол поворота ручки, тем выше скорость зума.

Выбор ограничения скорости зума

Поверните регулятор ограничения скорости зума по часовой стрелке, чтобы установить более высокое ограничение скорости зума. Поверните его в противоположном направлении, чтобы установить более низкое ограничение скорости.

Зум в переменном режиме

Поверните ручку зума вправо или влево, чтобы увеличить или уменьшить масштаб (в зависимости от установленного направления зума).
Чем больше угол поворота ручки, тем выше скорость зума. Скорость зума ограничена "ограничением скорости зума".

Зум в режиме максимальной скорости

Нажмите одну из кнопок "fast zoom" (быстрый зум), чтобы увеличить или уменьшить масштаб (в зависимости от положения переключателя направления зума) с максимальной скоростью зума. Максимальная скорость зума переопределяет настройку "zoom speed limit" (ограничение скорости зума).

Запись старт/стоп

Нажмите кнопку один раз, чтобы начать запись.
Нажмите кнопку еще раз, чтобы остановить запись.

Функция RET

Нажмите кнопку, чтобы выполнить функцию RET.

Настройка направления зума

Чтобы изменить направление зума, переместите переключатель направления зума, расположенный на правой стороне корпуса контроллера, в противоположное положение.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

Водонепроницаемость

Мы уделили большое внимание тому, чтобы сделать контроллер максимально водостойким, сохраняя при этом его разумную цену.
Однако мы не можем гарантировать 100% водонепроницаемость при любых обстоятельствах, и вам следует избегать использования контроллера в тяжелых условиях окружающей среды, таких как дождь и уровень влажности выше 70%.

Высокая температура

Избегайте температур, превышающих +70°C – особенно не оставляйте контроллер под прямыми солнечными лучами, например, в машине, припаркованной в солнечном месте.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон рабочих температур -10°C (14°F) + 60°C (140°F)
Диапазон температур хранения -20°C (-4°F°) + 70°C (158°F)
Относительная влажность (без конденсации) макс. 70%

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ

Информация, содержащаяся в этом документе, может быть изменена без предварительного уведомления. Manfrotto не дает никаких гарантий и не несет ответственности за какие-либо ошибки в информации, содержащейся в этом документе.

ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ

Соответствие требованиям для Европы

Маркировка символом CE указывает на соответствие этой системы применимым директивам Совета Европейского Союза.

Информация FCC, класс B

Это оборудование было протестировано и признано соответствующим ограничениям для цифровых устройств класса B в соответствии с частью 15 Правил FCC. Эти ограничения разработаны для обеспечения разумной защиты от вредных помех при установке в жилых помещениях. Это оборудование генерирует, использует и может излучать радиочастотную энергию и, если оно не установлено и не используется в соответствии с инструкциями, может создавать вредные помехи для радиосвязи. Однако нет никакой гарантии, что помехи не возникнут в конкретной установке. Если это оборудование создает вредные помехи для радио- или телевизионного приема, что можно определить, выключив и включив оборудование, пользователю рекомендуется попытаться устранить помехи одним или несколькими из следующих способов:

• Измените ориентацию или местоположение приемной антенны.
• Увеличьте расстояние между оборудованием и приемником.
• Подключите оборудование к розетке в цепи, отличной от той, к которой подключен приемник.
• Обратитесь за помощью к дилеру или опытному специалисту по радио/телевидению.

Любые изменения или модификации, не одобренные Manfrotto в явной форме, могут лишить пользователя права на эксплуатацию этого оборудования.

Заявление ICES-003/NMB-003

Это устройство соответствует канадскому стандарту ICES-003 класса B.
