Manfrotto MVR901ECEX - Manuál diaľkového ovládania

OBSAH BALENIA

Overte si, či ste obdržali nasledujúce položky:

• Používateľské príručky
• Diaľkové ovládanie videokamery

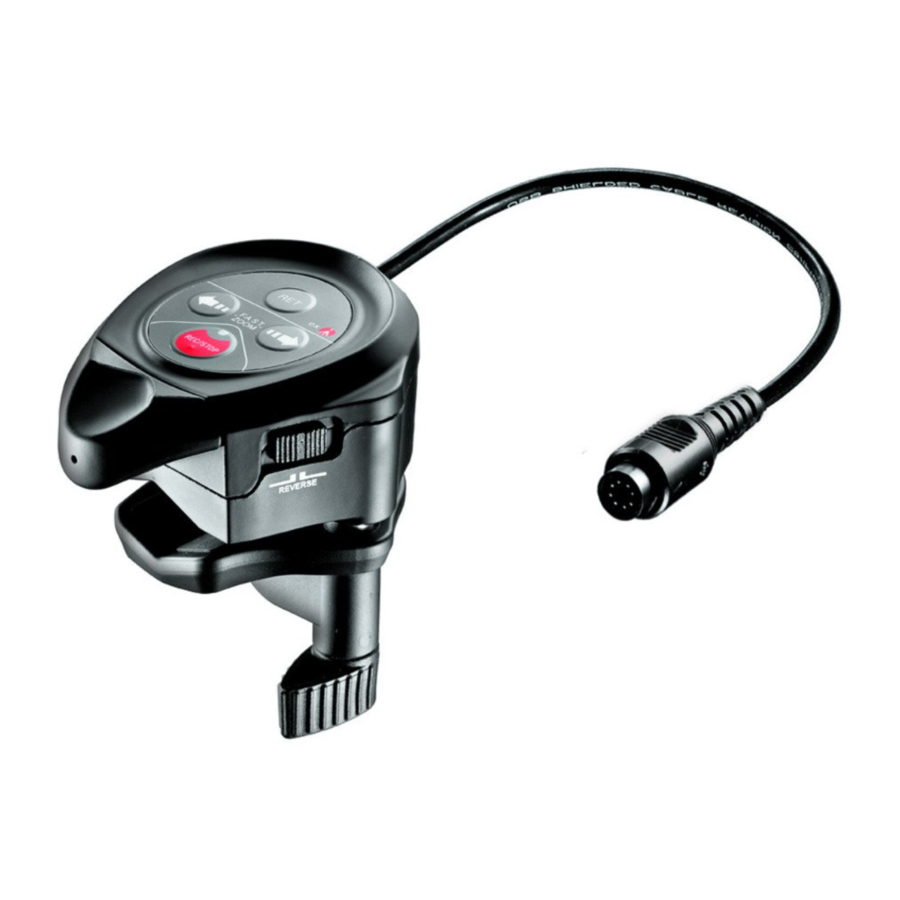

PREHĽAD ZARIADENIA

Ovládač zoomu je navrhnutý na ovládanie videokamier Sony PMW-EX.

1. REC/STOP (nahrávanie/zastavenie)
2. Rýchly zoom
3. RET
4. Indikátor LED napájania
5. Obmedzenie rýchlosti zoomu
6. Prepínač smeru zoomu
7. Otočný gombík zoomu

Funkcie

• Variabilné plynulé ovládanie zoomu
• Obmedzenie rýchlosti zoomu
• Prepínač smeru zoomu
• Záznam zapnutý/vypnutý
• Funkcia RET
• Maximálna rýchlosť širokouhlého/tele zoomu pomocou tlačidiel jedným dotykom
• LED indikátor napájania
• 100 cm dlhý kábel
• Rozsah svorky: okrúhla trubica/rúrka/tyč: priemer 12 mm (0,47") až 23 mm (0,90")

PRIPOJENIE K PODPORE

Rozsah svorky: okrúhla trubica/rúrka/tyč: Ø 12 mm (0,47") až 23 mm (0,90") priemer

PRIPOJENIE K KAMERE

1. Vypnite kameru
2. Uistite sa, že ovládač pripájate iba ku videokamerám Sony PMW-EX.
3. Pripojte kábel ovládača k 8-pinovému konektoru, ktorý sa nachádza na kamerách
4. Zapnite kameru – teraz môžete začať používať ovládač.
   Po zapnutí kamery by mal LED indikátor nepretržite svietiť.

PREVÁDZKA

Funkčnosť gombíka

Otočný gombík umožňuje ovládať zoom otáčaním doprava alebo doľava.
Čím väčší je uhol otočenia gombíka, tým vyššia je rýchlosť zoomu.

Výber obmedzenia rýchlosti zoomu

Otočte obmedzovač rýchlosti zoomu v smere hodinových ručičiek, aby ste nastavili vyšší limit rýchlosti zoomu. Otočte ho v opačnom smere, aby ste nastavili nižší limit rýchlosti.

Zoom v premenlivom režime

Otočte otočný gombík zoomu doprava alebo doľava pre priblíženie tele alebo širokouhlého záberu (v závislosti od nastavenia smeru zoomu).
Čím väčší je uhol otočenia gombíka, tým vyššia je rýchlosť zoomu. Rýchlosť zoomu je obmedzená "obmedzením rýchlosti zoomu".

Zoom v režime maximálnej rýchlosti

Stlačte jedno z tlačidiel "rýchleho zoomu" pre priblíženie širokouhlého alebo tele záberu (v závislosti od polohy prepínača smeru zoomu) s maximálnou rýchlosťou zoomu. Maximálna rýchlosť zoomu prepíše nastavenie "obmedzenia rýchlosti zoomu".

Spustenie/zastavenie nahrávania

Jedným stlačením tlačidla spustíte nahrávanie.
Opätovným stlačením tlačidla zastavíte nahrávanie.

Funkcia RET

Stlačením tlačidla spustíte funkciu RET.

Prispôsobenie smeru zoomu

Ak chcete zmeniť smer zoomu, presuňte prepínač smeru zoomu, ktorý sa nachádza na pravej strane tela ovládača, do opačnej polohy.

BEZPEČNOSTNÉ OPATRENIA

Odolnosť voči vode

Venovali sme veľkú pozornosť tomu, aby bol ovládač čo najviac odolný voči vode pri zachovaní jeho primeranej ceny.
Nemôžeme však zaručiť 100% odolnosť voči vode za všetkých okolností a mali by ste sa vyhnúť používaniu ovládača v náročných podmienkach prostredia, ako je dážď a úroveň vlhkosti nad 70 %.

Vysoká teplota

Vyhnite sa teplotám presahujúcim +70 °C – najmä nenechávajte ovládač vystavený priamemu kontaktu so silným slnečným žiarením, napr. v aute zaparkovanom na slnečnom mieste.

PREVÁDZKOVÉ ŠPECIFIKÁCIE

Rozsah prevádzkovej teploty -10 °C (14 °F) + 60 °C (140 °F)
Rozsah skladovacej teploty -20 °C (-4 °F °) + 70 °C (158 °F)
Vlhkosť rel. (bez kondenzácie) max. 70 %

ODMIETNUTIE ZODPOVEDNOSTI

Informácie obsiahnuté v tomto dokumente sa môžu zmeniť bez predchádzajúceho upozornenia. Spoločnosť Manfrotto neposkytuje žiadnu záruku a nenesie zodpovednosť za žiadne chyby v informáciách obsiahnutých v tomto dokumente.

VYHLÁSENIE O ZHODE

Zhoda pre Európu

Označenie symbolom CE znamená, že tento systém je v súlade s príslušnými smernicami Rady Európskej únie

Informácie FCC triedy B

Toto zariadenie bolo testované a zistilo sa, že vyhovuje limitom pre digitálne zariadenie triedy B v súlade s časťou 15 pravidiel FCC. Tieto limity sú navrhnuté tak, aby poskytovali primeranú ochranu pred škodlivým rušením pri inštalácii v obytných priestoroch. Toto zariadenie generuje, používa a môže vyžarovať rádiofrekvenčnú energiu, a ak nie je nainštalované a používané v súlade s pokynmi, môže spôsobovať škodlivé rušenie rádiovej komunikácie. Neexistuje však žiadna záruka, že pri konkrétnej inštalácii nedôjde k rušeniu. Ak toto zariadenie spôsobuje škodlivé rušenie rádiového alebo televízneho príjmu, čo sa dá zistiť vypnutím a zapnutím zariadenia, používateľovi sa odporúča, aby sa pokúsil napraviť rušenie jedným alebo viacerými z nasledujúcich opatrení:

• Preorientujte alebo premiestnite prijímaciu anténu.
• Zväčšite vzdialenosť medzi zariadením a prijímačom.
• Zapojte zariadenie do zásuvky v inom okruhu, ako je ten, do ktorého je zapojený prijímač.
• Požiadajte o pomoc predajcu alebo skúseného rádiového/TV technika.

Akékoľvek zmeny alebo úpravy, ktoré nie sú výslovne schválené spoločnosťou Manfrotto, môžu zrušiť oprávnenie používateľa na prevádzkovanie tohto zariadenia

Vyhlásenie ICES-003/NMB-003

Toto zariadenie je v súlade s kanadským štandardom ICES-003 triedy B.
