ÚVOD

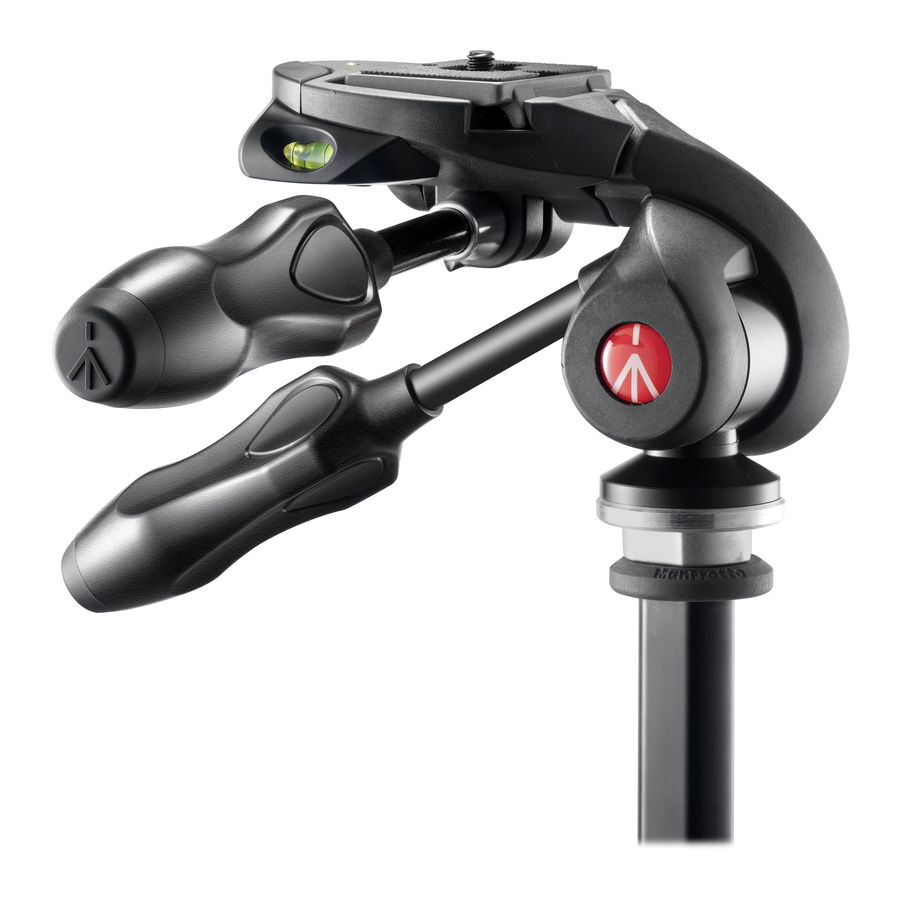

3-cestná hlava MH293D3-Q2 je ideálna pre zrkadlovky. Vďaka skladacím rukovätiam je obzvlášť vhodná pre cestujúcich fotografov.

HLAVNÉ VLASTNOSTI

Premiestniteľná rukoväť optimalizuje priestor počas prepravy
Ergonomicky navrhnuté ovládacie rukoväte
Rýchloupínacia doštička
3 vodováhy (nie sú súčasťou MK290LTA3-3W)

NASTAVENIE

NASADENIE HLAVY NA STATÍV

Presuňte páky do pracovnej polohy:

Uvoľnite rukoväť "B" otáčaním proti smeru hodinových ručičiek
Presuňte rukoväť "B" do jej pracovnej polohy, ako je znázornené na obrázku 1
Utiahnite rukoväť "B" otáčaním v smere hodinových ručičiek

3/8" vnútorný závit hlavy "E" pasuje na akýkoľvek štandardný 3/8" vonkajší závit statívu. Rukoväte sa dajú použiť na utiahnutie hlavy na statíve. Ak má doštička statívu skrutky proti otáčaniu, tie sa dajú utiahnuť proti základni hlavy.

ODSTRÁNENIE RÝCHLOUPÍNACIE DOŠTIČKY Z HLAVY

ODSTRÁNENIE RÝCHLOUPÍNACIE DOŠTIČKY Z HLAVY
Otočte páku "P" úplne v smere šípky, aby ste uvoľnili doštičku "L".

PRIpevnenie RÝCHLOUPÍNACIE DOŠTIČKY K FOTOAPARÁTU

PRIpevnenie RÝCHLOUPÍNACIE DOŠTIČKY K FOTOAPARÁTU

Doštička "L" sa pripevní k fotoaparátu pomocou skrutky "M", ktorá pasuje do ¼" vnútorného závitu na spodnej strane tela fotoaparátu. Zarovnajte objektív fotoaparátu so šípkou "LENS" (objektív) na spodnej strane doštičky "L". Krúžok "Q" sa používa na pripevnenie doštičky k telu fotoaparátu; pred použitím by mala byť doštička bezpečne utiahnutá k fotoaparátu, ale BEZ POUŽITIA SILY, ktorá by mohla poškodiť závit fotoaparátu.

MONTÁŽ FOTOAPARÁTU NA HLAVU

Zatlačte krúžok "Q" (obrázok 3) nadol tak, aby ležal naplocho proti doštičke "L".
Otvorte páku "P" a držte ju otvorenú, zatiaľ čo pripájate fotoaparát zasunutím doštičky fotoaparátu "L" do hornej časti hlavy, ako je znázornené na obrázku 4.

warning Uvoľnite páku "P" a zatlačte ju, aby ste sa uistili, že doštička "L" je pevne držaná na mieste a fotoaparát je bezpečne pripevnený k hlave (obrázok 5).

ODSTRÁNENIE FOTOAPARÁTU Z HLAVY

Ak chcete odstrániť doštičku "L", otočte páku "P" úplne v smere šípky.

POUŽÍVANIE A UMIESTNENIE HLAVY

Rukoväť "A" ovláda a uzamyká pohyby panorámy aj vertikálneho naklonenia.
Rukoväť "B" ovláda a uzamyká pohyby vyrovnávania.
Otočte ovládaciu rukoväť (rukoväte) proti smeru hodinových ručičiek, aby ste uvoľnili hlavu a umožnili otočenie fotoaparátu do požadovanej polohy. Uzamknite hlavu a fotoaparát v polohe otáčaním rukoväte (rukovätí) v smere hodinových ručičiek.
