INTRODUCCIÓN

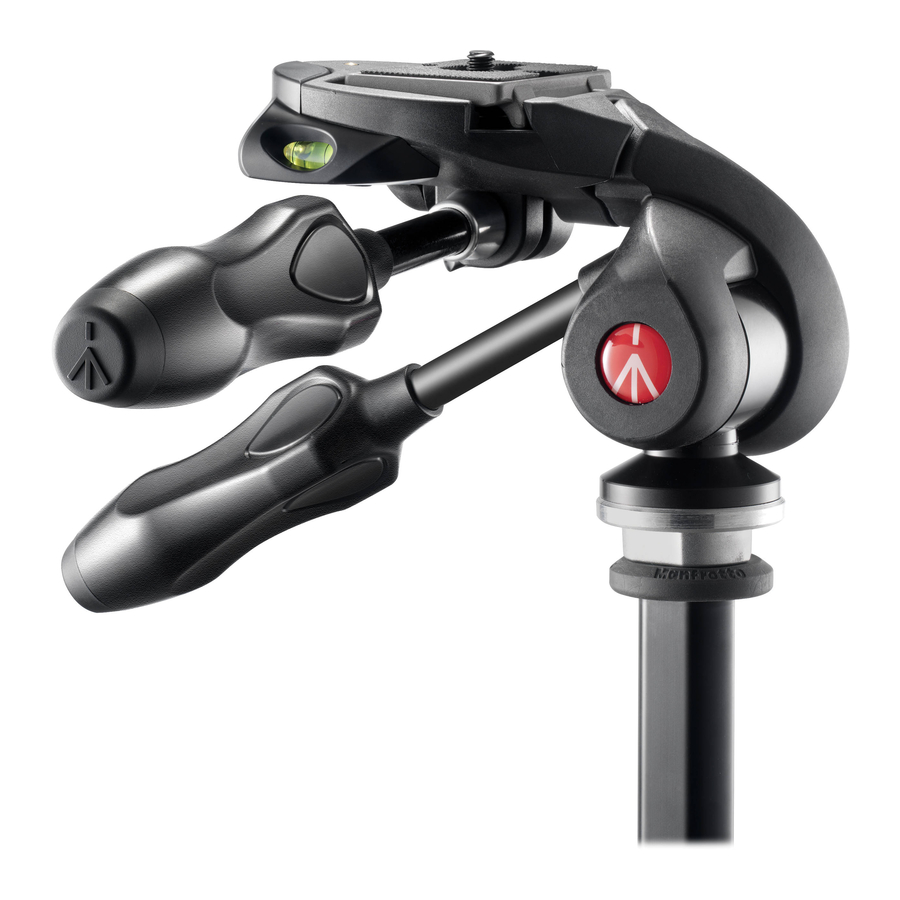

La rótula de 3 vías MH293D3-Q2 es ideal para cámaras DSLR. Sus empuñaduras plegables la hacen especialmente adecuada para fotógrafos viajeros.
CARACTERÍSTICAS PRINCIPALES
- La empuñadura reposicionable optimiza el espacio durante el transporte
- Empuñaduras de control de diseño ergonómico
- Zapata de liberación rápida
- 3 burbujas de nivelación (no incluidas en la MK290LTA3-3W)
CONFIGURACIÓN
MONTAJE DE LA RÓTULA EN UN TRÍPODE
Mueva las palancas a sus posiciones de trabajo:
- Afloje la empuñadura "B" girándola en sentido antihorario
- Mueva la empuñadura "B" hasta su posición de trabajo, como se muestra en la figura 1
- Apriete la empuñadura "B" girándola en el sentido de las agujas del reloj
La rosca hembra de 3/8" "E" de la rótula se adapta a cualquier tornillo macho de 3/8" de trípode estándar. Las empuñaduras se pueden utilizar para apretar la rótula en el trípode. Si la zapata del trípode tiene tornillos antirrotación, estos se pueden apretar contra la base de la rótula.
EXTRACCIÓN DE LA ZAPATA DE LIBERACIÓN RÁPIDA DE LA RÓTULA
Gire la palanca "P" completamente en la dirección de la flecha para liberar la zapata "L".
FIJACIÓN DE LA ZAPATA DE LIBERACIÓN RÁPIDA A UNA CÁMARA
La zapata "L" se fija a una cámara mediante el tornillo "M", que se adapta a la rosca hembra de ¼" en la parte inferior del cuerpo de la cámara. Alinee la lente de la cámara con la marca de la flecha "LENS" (LENTE) en la parte inferior de la zapata "L". El anillo "Q" se utiliza para fijar la zapata contra el cuerpo de la cámara; antes de su uso, la zapata debe estar bien apretada contra la cámara, pero SIN APLICAR FUERZA que pueda dañar la rosca de la cámara.
MONTAJE DE LA CÁMARA EN LA RÓTULA
Empuje el anillo "Q" (figura 3) hacia abajo para que quede plano contra la zapata "L".
Abra la palanca "P" y manténgala abierta mientras fija la cámara introduciendo la zapata de la cámara "L" en la parte superior de la rótula como se muestra en la figura 4.
Suelte la palanca "P" y empújela para cerrarla y asegurarse de que la zapata "L" esté firmemente sujeta en su lugar y que la cámara esté bien fijada a la rótula (figura 5).
EXTRACCIÓN DE LA CÁMARA DE LA RÓTULA
Para extraer la zapata "L", gire la palanca "P" completamente en la dirección de la flecha.
USO Y POSICIONAMIENTO DE LA RÓTULA
La empuñadura "A" controla y bloquea los movimientos de panorámica e inclinación vertical.
La empuñadura "B" controla y bloquea los movimientos de nivelación.
Gire la(s) empuñadura(s) de control en sentido antihorario para aflojar la rótula y permitir que la cámara gire hasta la posición deseada. Bloquee la rótula y la cámara en su posición girando la(s) empuñadura(s) en el sentido de las agujas del reloj.
PLEGADO DE LAS EMPUÑADURAS PARA EL TRANSPORTE
Mueva las palancas a sus posiciones compactas para el transporte:
- Afloje la empuñadura "B" girándola en sentido antihorario
- Mueva la empuñadura "B" hasta su posición plegada, como se muestra en la figura 8
- Apriete la empuñadura "B" girándola en el sentido de las agujas del reloj
ESPECIFICACIONES
: 9 cm 3.5"
0,57 kg 1.25 lbs
4 kg 8.8 lbs
