Manfrotto 190CXPRO3, 190CXPRO4, 055CXPRO3, 055CXPRO4 - Manual de trípodes
- 1 INTRODUCCIÓN
- 2 INSTRUCCIONES
- 3 PREPARACIÓN
- 4 NIVELACIÓN
- 5 AJUSTE DEL ÁNGULO DE LAS PATAS
- 6 AJUSTE DE LA ALTURA DE LA COLUMNA CENTRAL
- 7 COLUMNA CENTRAL HORIZONTAL
- 8 COLUMNA CENTRAL VERTICAL
- 9 MONTAJE Y DESMONTAJE DE UN CABEZAL DE CÁMARA
- 10 NOTA
- 11 TRANSPORTE
- 12 AJUSTE DE LA TENSIÓN DE BLOQUEO DE LAS PATAS
- 13 MANTENIMIENTO
- 14 Descargar el manual
- 15 En otros idiomas

INTRODUCCIÓN

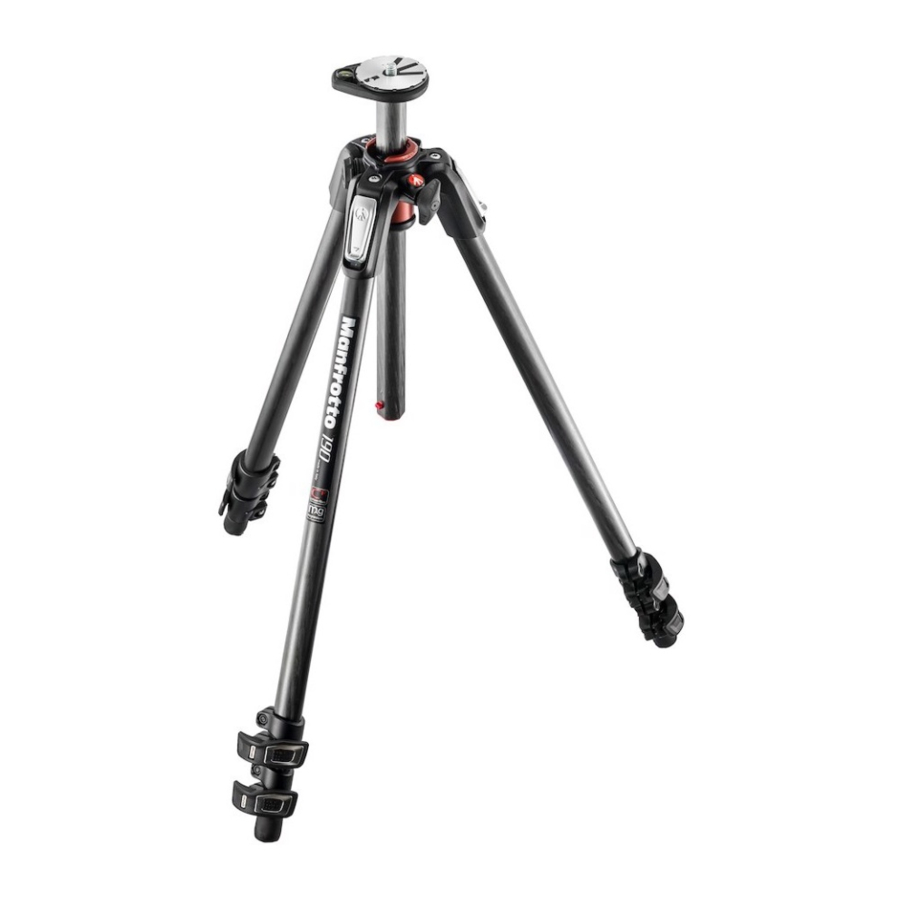

Diseñado para el fotógrafo profesional, este es un trípode extremadamente versátil, ideal para cámaras de formato pequeño y mediano, de tipo digital o convencional.
INSTRUCCIONES
190CXPRO3

190CXPRO4

055CXPRO3

055CXPRO4

CARACTERÍSTICAS PRINCIPALES:
- Una columna central deslizante única que puede ser operada en un plano vertical u horizontal.
- Cada pata se puede ajustar de forma independiente en 4 ángulos de apertura.
- Nivel de burbuja.

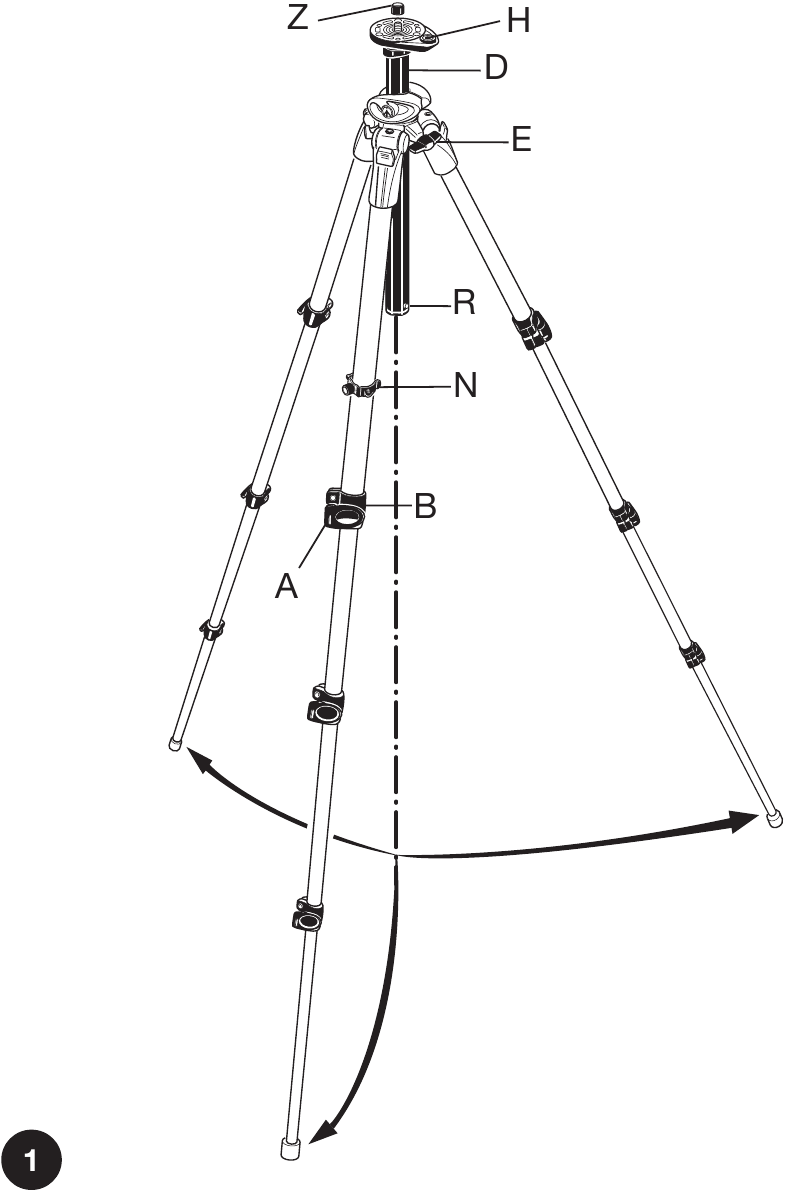

PREPARACIÓN

- Abra las 3 patas del trípode.
- Para ajustar la altura del trípode, cada pata tiene extensiones telescópicas que se pueden liberar girando la palanca "A" en el collar de bloqueo "B".
- Cuando se alcance la altura requerida, bloquee la palanca "A".
NIVELACIÓN
El trípode se suministra con un nivel de burbuja "H" para permitirle nivelar el trípode.
AJUSTE DEL ÁNGULO DE LAS PATAS

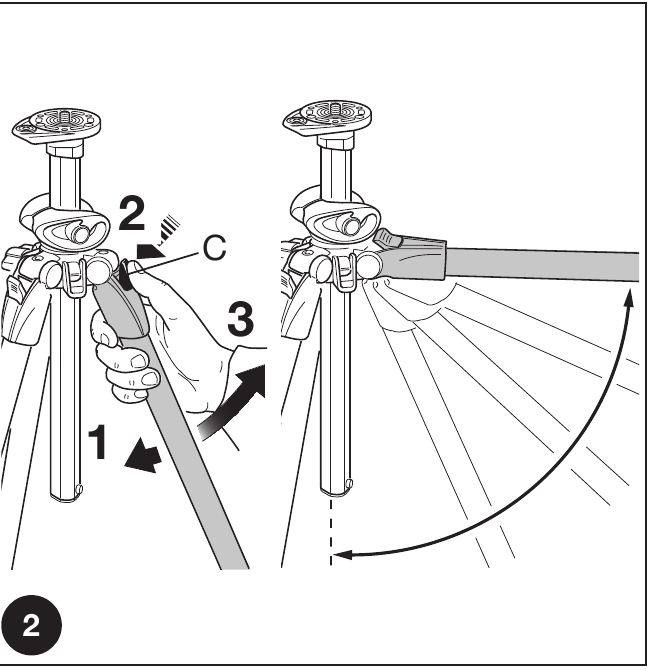

Cada pata se puede ajustar en 4 ángulos de apertura. Para cambiar el ángulo de una pata, cierre ligeramente la pata hacia la columna central y presione el botón de bloqueo "C" en la parte superior de la pata. Mientras mantiene presionado el botón, seleccione el nuevo ángulo de la pata y luego suelte el botón "C" para bloquearlo en su posición. El ángulo de cada pata se puede ajustar independientemente de las otras dos patas. La última posición permite alcanzar el nivel del suelo.
AJUSTE DE LA ALTURA DE LA COLUMNA CENTRAL

- Para liberar la columna central "D", desbloquee la perilla "E" y ajuste la altura de la columna según sea necesario.
- Apriete la perilla "E" para bloquear la columna en su posición.

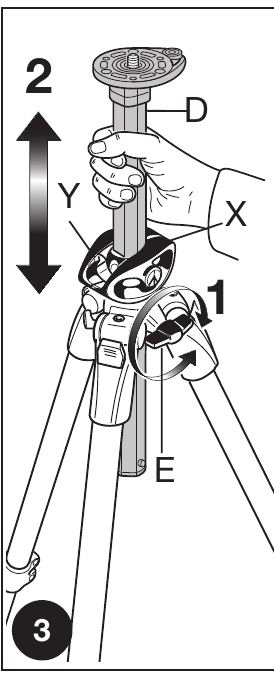

Nota: El mejor bloqueo se logra girando la columna central "D" hasta alinear las partes "X", "Y" con la palanca de bloqueo "E" como se muestra en la figura 3.
COLUMNA CENTRAL HORIZONTAL

La columna central deslizante también se puede utilizar en el plano horizontal: esto no solo permite que la cámara se desplace de la posición de las patas, sino que también proporciona la forma más sencilla posible de disparar directamente desde arriba:

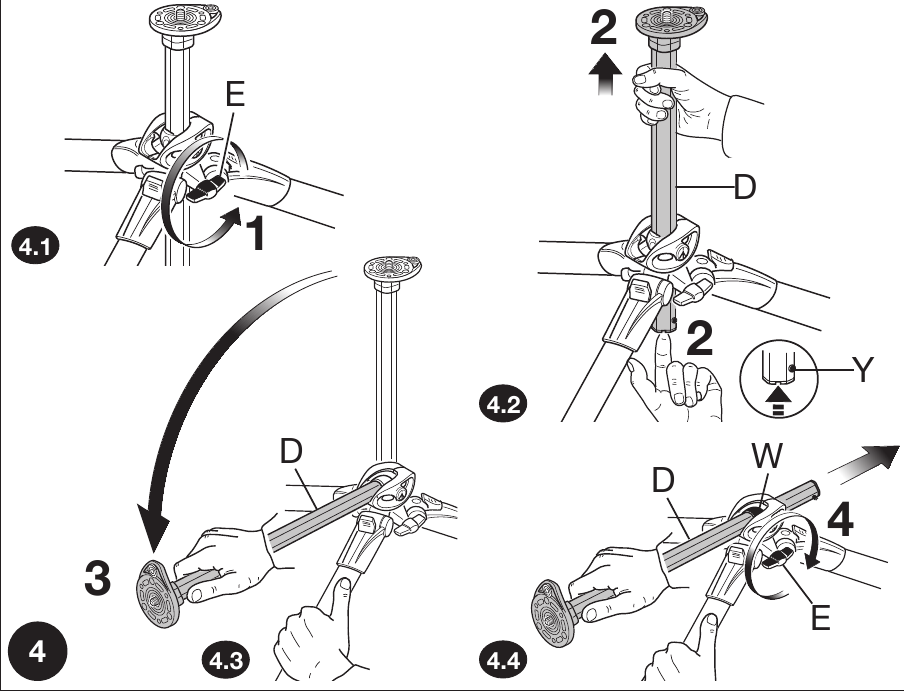

- desbloquee la perilla "E" (4.1)
- presione el botón "Y" y, al mismo tiempo, levante la columna central "D" por completo como se muestra en la figura 4.2
- gire 90° la columna central "D" vea la fig. 4.3
- deslice la columna central "D" en el orificio "W" y bloquee la perilla "E" (fig. 4.4)

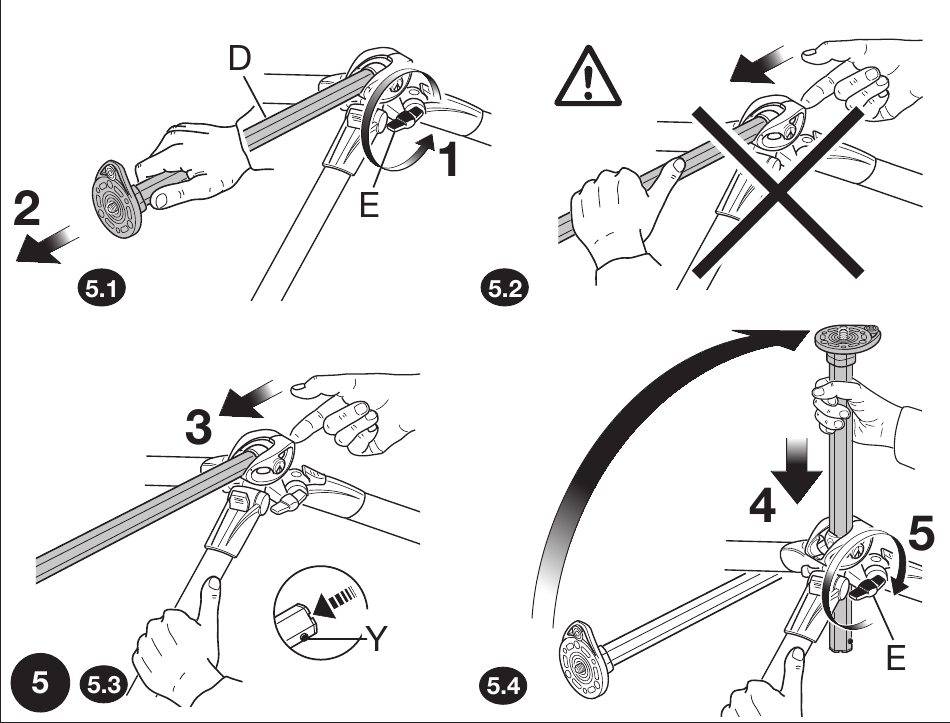

COLUMNA CENTRAL VERTICAL

Para configurar la columna central en posición vertical, proceda de la siguiente manera:
- desbloquee la perilla "E" y extraiga com pletamente la columna central "D" como se muestra en la figura 5.1
RETIRE LA MANO DE LA COLUMNA CENTRAL "D" para evitar pellizcarse el dedo (vea la fig. 5.2)
- manteniendo la otra mano alejada de la columna "D", presione el botón "Y" con una mano (5.3)
- aún manteniendo la otra mano alejada, con la misma mano, gire la columna central "D" en una posición vertical, vea la fig. 5.4
MONTAJE Y DESMONTAJE DE UN CABEZAL DE CÁMARA

Retire la tapa "Z" (fig.1)

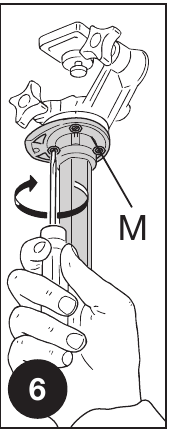

Monte el cabezal de la cámara en la placa en la parte superior de la columna central a través del tornillo de montaje de 3/8" (gire el cabezal del tornillo en el sentido de las agujas del reloj). Luego, levante la columna central y, con un destornillador pequeño, apriete los tres tornillos de fijación "M" (suministrados sin montar) contra la base del cabezal, teniendo cuidado de no forzarlos. Esta característica única funciona especialmente bien con los cabezales Manfrotto debido a la base especialmente diseñada, que evita que el cabezal se desenrosque accidentalmente. Para quitar el cabezal, afloje los tornillos de fijación "M" y desenrosque el cabezal de la columna en sentido antihorario).
NOTA

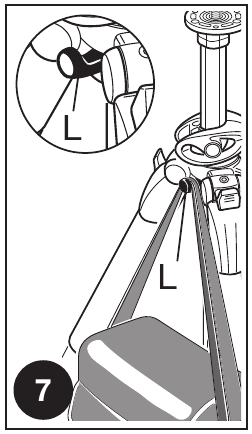

Para uso en exteriores, especialmente en condiciones de viento, es posible estabilizar el trípode: enganche un contrapeso (no suministrado) en el anillo "L"
TRANSPORTE

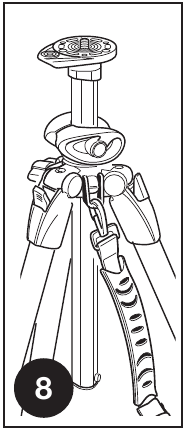

El trípode tiene un anillo para colgar "T" para una correa de transporte opcional
AJUSTE DE LA TENSIÓN DE BLOQUEO DE LAS PATAS

Si las extensiones telescópicas de las patas se deslizan incluso después de haber apretado la palanca de bloqueo "A", será necesario ajustar la tensión de bloqueo.
Para hacer esto:
- retire la tapa "K"
- suelte la palanca de bloqueo "A"

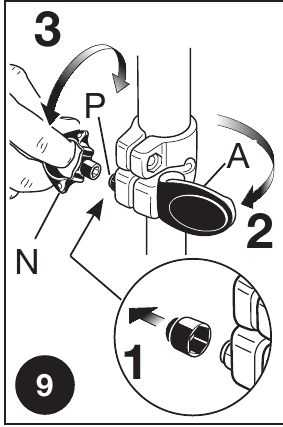

- gire el tornillo "P" en el sentido de las agujas del reloj utilizando la llave especial "N" proporcionada en una de las patas del trípode.
Normalmente, un tercio de vuelta será suficiente para lograr la tensión de bloqueo correcta.
MANTENIMIENTO
Para reemplazar el collar de bloqueo "B" (fig. 1), utilice una llave TORX número 25 (no se suministra con el producto).

Descargar el manual
Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.
Descargar Manfrotto 190CXPRO3, 190CXPRO4, 055CXPRO3, 055CXPRO4 - Manual de trípodes
