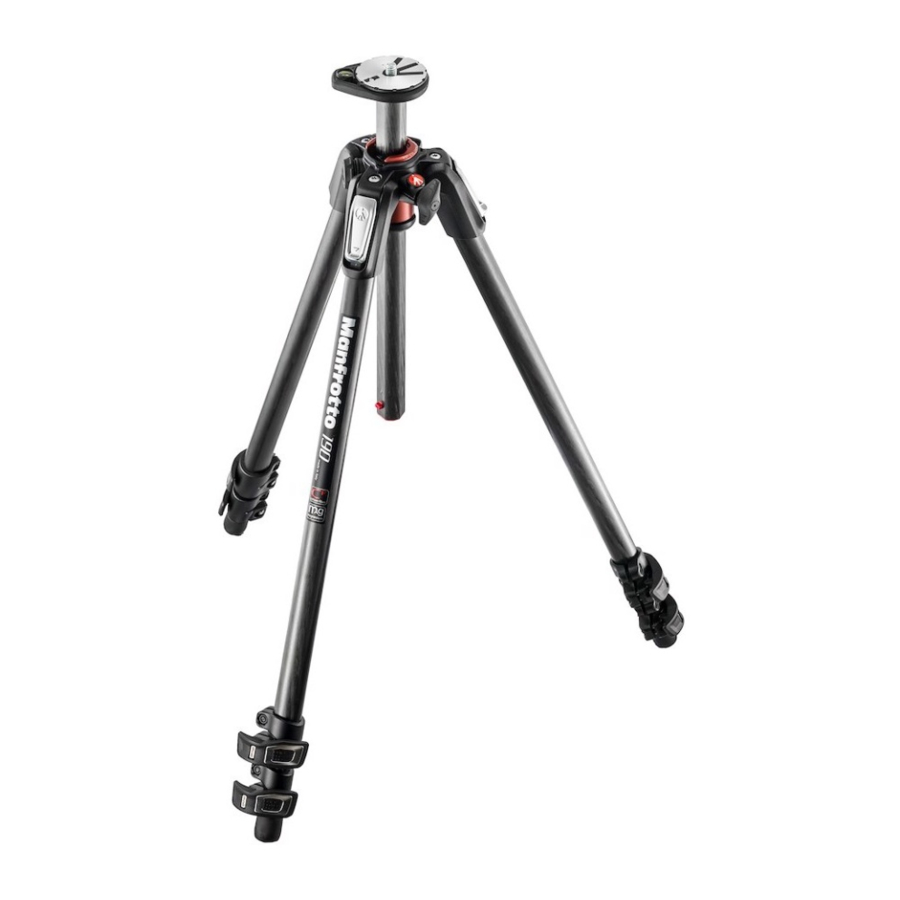

Manfrotto 190CXPRO3, 190CXPRO4, 055CXPRO3, 055CXPRO4 - Manual de Trípodes

INTRODUCCIÓN

Diseñado para el fotógrafo profesional, este es un trípode extremadamente versátil, ideal para cámaras de formato pequeño y mediano, de tipo digital o convencional.

INSTRUCCIONES

190CXPRO3

190CXPRO4

055CXPRO3

055CXPRO4

CARACTERÍSTICAS PRINCIPALES:

• Una columna central deslizante única que puede ser operada en un plano vertical u horizontal.
• Cada pata puede ser ajustada independientemente en 4 ángulos de apertura.
• Nivel de burbuja.

PREPARACIÓN

1. Abra las 3 patas del trípode.
2. Para ajustar la altura del trípode, cada pata tiene extensiones telescópicas que pueden ser liberadas rotando la palanca "A" en el collar de bloqueo "B".
3. Cuando se alcance la altura requerida, bloquee la palanca "A".

NIVELACIÓN

El trípode se suministra con un nivel de burbuja "H" para permitirle nivelar el trípode.

AJUSTE DEL ÁNGULO DE LAS PATAS

Cada pata puede ser ajustada en 4 ángulos de apertura. Para cambiar el ángulo de una pata, cierre la pata ligeramente hacia la columna central y presione el botón de bloqueo "C" en la parte superior de la pata. Mientras mantiene el botón presionado, seleccione el nuevo ángulo de la pata y luego suelte el botón "C" para bloquear en posición. El ángulo de cada pata puede ser ajustado independientemente de las otras dos patas. La última posición permite alcanzar el nivel del suelo.

AJUSTE DE LA ALTURA DE LA COLUMNA CENTRAL

1. Para liberar la columna central "D", desbloquee la perilla "E" y ajuste la altura de la columna según sea necesario.
2. Apriete la perilla "E" para bloquear la columna en posición.

Nota: El mejor bloqueo se logra rotando la columna central "D" hasta alinear las partes "X", "Y" con la palanca de bloqueo "E" como se muestra en la figura 3.

COLUMNA CENTRAL HORIZONTAL

La columna central deslizante también puede ser utilizada en el plano horizontal: esto no solo permite que la cámara se desplace de la posición de las patas, sino que también proporciona la forma más sencilla posible de disparar directamente desde arriba:

• desbloquee la perilla "E" (4.1)
• presione el botón "Y" y, al mismo tiempo, levante la columna central "D" completamente como se muestra en la figura 4.2
• gire 90° la columna central "D" vea la fig. 4.3
• deslice la columna central "D" en el orificio "W" y bloquee la perilla "E" (fig. 4.4)

COLUMNA CENTRAL VERTICAL

Para configurar la columna central en posición vertical, proceda de la siguiente manera:

1. desbloquee la perilla "E" y extraiga com pletamente la columna central "D" como se muestra en la figura 5.1
   RETIRE LA MANO DE LA COLUMNA CENTRAL "D" para evitar pellizcarse el dedo (vea la fig. 5.2)

2. manteniendo la otra mano alejada de la columna "D", presione el botón "Y" con una mano (5.3)
3. aún manteniendo la otra mano alejada, con la misma mano, rote la columna central "D" en una posición vertical, vea la fig. 5.4

MONTAJE Y DESMONTAJE DE UN CABEZAL DE CÁMARA

Retire la tapa "Z" (fig.1)
Monte el cabezal de la cámara en la placa en la parte superior de la columna central a través del tornillo de montaje de 3/8" (gire el cabezal del tornillo en el sentido de las agujas del reloj). Luego, levante la columna central y con un pequeño destornillador, apriete los tres tornillos de fijación "M" (suministrados sin montar) contra la base del cabezal, teniendo cuidado de no forzarlos. Esta característica única funciona especialmente bien con los cabezales Manfrotto debido a la base especialmente diseñada, que evita que el cabezal se desenrosque accidentalmente. Para quitar el cabezal, afloje los tornillos de fijación "M" y desenrosque el cabezal de la columna en sentido contrario a las agujas del reloj).

NOTA

Para uso en exteriores, especialmente en condiciones de viento, es posible estabilizar el trípode: enganche un contrapeso (no suministrado) en el anillo "L"

TRANSPORTE

El trípode tiene un anillo para colgar "T" para una correa de transporte opcional

AJUSTE DE LA TENSIÓN DE BLOQUEO DE LAS PATAS

Si las extensiones telescópicas de las patas se deslizan incluso después de haber apretado la palanca de bloqueo "A", será necesario ajustar la tensión de bloqueo.

Para hacer esto:

• retire la tapa "K"
• libere la palanca de bloqueo "A"
• gire el tornillo "P" en el sentido de las agujas del reloj utilizando la llave especial "N" proporcionada en una de las patas del trípode.

Normalmente, un tercio de vuelta será suficiente para lograr la tensión de bloqueo correcta.

MANTENIMIENTO

Para reemplazar el collar de bloqueo "B" (fig. 1), utilice una llave TORX número 25 (no suministrada con el producto).
