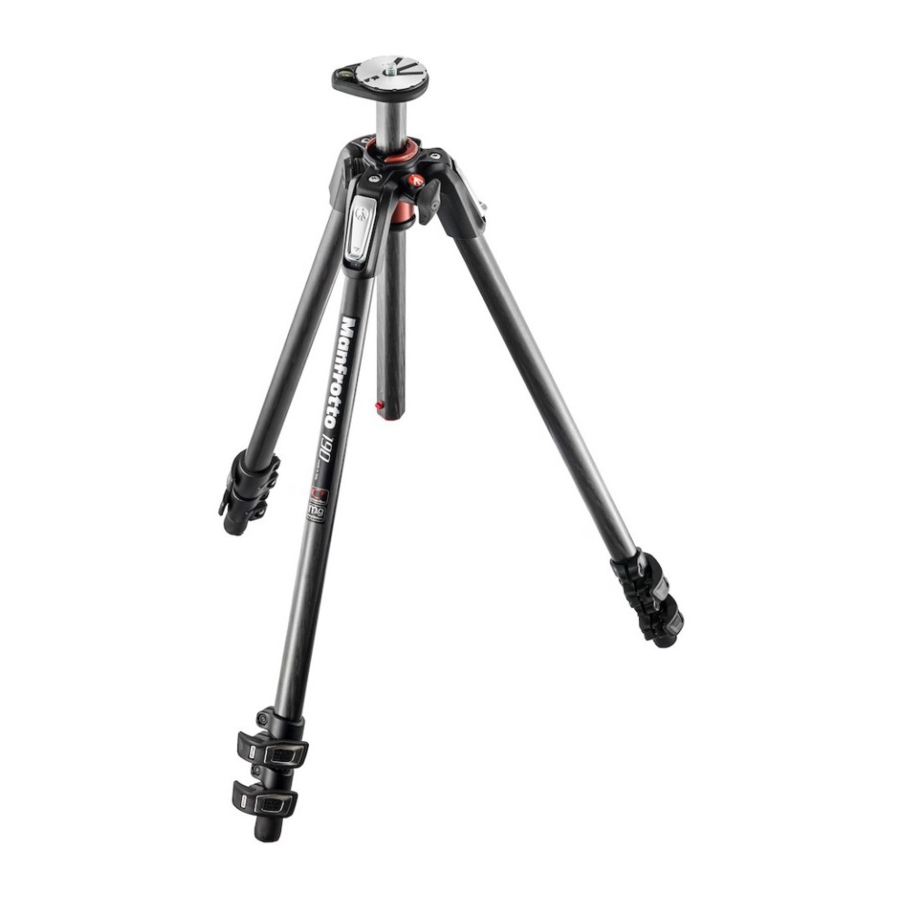

Manfrotto 190CXPRO3, 190CXPRO4, 055CXPRO3, 055CXPRO4 - Manual de utilizare trepiede

INTRODUCERE

Conceput pentru fotograful profesionist, acesta este un trepied extrem de versatil, ideal pentru camere de format mic și mediu, de tip digital sau convențional.

INSTRUCȚIUNI

190CXPRO3

190CXPRO4

055CXPRO3

055CXPRO4

CARACTERISTICI PRINCIPALE:

• O coloană centrală glisantă unică, care poate fi operată fie într-un plan vertical, fie orizontal.
• Fiecare picior poate fi setat independent la 4 unghiuri de deschidere.
• Nivelă cu bulă de aer.

CONFIGURARE

1. Deschideți cele 3 picioare ale trepiedului.
2. Pentru a regla înălțimea trepiedului, fiecare picior are extensii telescopice care pot fi eliberate prin rotirea manetei "A" de pe gulerul de blocare "B".
3. Când se atinge înălțimea dorită, blocați maneta "A".

NIVELARE

Trepiedul este furnizat cu o nivelă cu bulă de aer "H" pentru a vă permite să nivelați trepiedul.

REGLAREA UNGHIULUI PICIORULUI

Fiecare picior poate fi setat la 4 unghiuri de deschidere. Pentru a schimba unghiul unui picior, închideți ușor piciorul spre coloana centrală și apăsați butonul de blocare "C" din partea de sus a piciorului. În timp ce țineți butonul apăsat, selectați noul unghi al piciorului și apoi eliberați butonul "C" pentru a bloca în poziție. Unghiul fiecărui picior poate fi reglat independent de celelalte două picioare. Ultima poziție permite atingerea nivelului podelei.

REGLAREA ÎNĂLȚIMII COLOANEI CENTRALE

1. Pentru a elibera coloana centrală "D", deblocați butonul "E" și reglați înălțimea coloanei după cum este necesar.
2. Strângeți butonul "E" pentru a bloca coloana în poziție.

Notă: Cea mai bună blocare se realizează prin rotirea coloanei centrale "D" până când aliniați părțile "X", "Y" la maneta de blocare "E", așa cum se arată în figura 3.

COLOANĂ CENTRALĂ ORIZONTALĂ

Coloana centrală glisantă poate fi utilizată și în plan orizontal: acest lucru nu numai că permite decalarea camerei față de poziția picioarelor, dar oferă și cea mai simplă modalitate de a fotografia direct de deasupra:

• deblocați butonul "E" (4.1)
• apăsați butonul "Y" și, în același timp, ridicați complet coloana centrală "D", așa cum se arată în figura 4.2
• rotiți coloana centrală "D" cu 90°, vezi fig. 4.3
• glisați coloana centrală "D" în orificiul "W" și blocați butonul "E" (fig. 4.4)

COLOANĂ CENTRALĂ VERTICALĂ

Pentru a configura coloana centrală în poziție verticală, procedați după cum urmează:

1. deblocați butonul "E" și trageți com plet coloana centrală "D", așa cum se arată în figura 5.1
   LUAȚI MÂNA DE PE COLOANA CENTRALĂ "D" pentru a evita ciupirea degetului (vezi fig. 5.2)

2. ținând cealaltă mână departe de coloana "D", apăsați butonul "Y" cu o mână (5.3)
3. ținând tot cealaltă mână departe, cu aceeași mână, rotiți coloana centrală "D" într-o poziție verticală, vezi fig. 5.4

MONTAREA ȘI DEMONTAREA UNUI CAP DE CAMERĂ

Scoateți capacul "Z" (fig.1)
Montați capul camerei pe placa din partea de sus a coloanei centrale prin intermediul șurubului de montare de 3/8" (șurubul capului în sensul acelor de ceasornic). Apoi ridicați coloana centrală și, cu o șurubelniță mică, strângeți cele trei șuruburi de fixare "M" (furnizate demontate) de baza capului, având grijă să nu le forțați. Această caracteristică unică funcționează deosebit de bine cu capetele Manfrotto datorită bazei special concepute, care împiedică deșurubarea accidentală a capului. Pentru a scoate capul, slăbiți șuruburile de fixare "M" și deșurubați capul de pe coloană în sens invers acelor de ceasornic).

NOTĂ

Pentru utilizare în exterior, în special în condiții de vânt, este posibilă stabilizarea trepiedului: agățați o contragreutate (nu este furnizată) pe inelul "L"

TRANSPORT

Trepiedul are un inel de agățare "T" pentru curea de transport opțională

REGLAREA TENSIUNII DE BLOCARE A PICIORULUI

Dacă extensiile telescopice ale piciorului alunecă chiar și după ce ați strâns maneta de blocare "A", tensiunea de blocare va trebui reglată.

Pentru a face acest lucru:

• scoateți capacul "K"
• eliberați maneta de blocare "A"
• rotiți șurubul "P" în sensul acelor de ceasornic folosind cheia specială "N" furnizată pe unul dintre picioarele trepiedului.

În mod normal, o treime de rotație va fi suficientă pentru a obține tensiunea de blocare corectă.

ÎNTREȚINERE

Pentru a înlocui gulerul de blocare "B" (fig. 1), vă rugăm să utilizați o cheie TORX numărul 25 (nu este furnizată cu produsul).
