INTRODUCTION

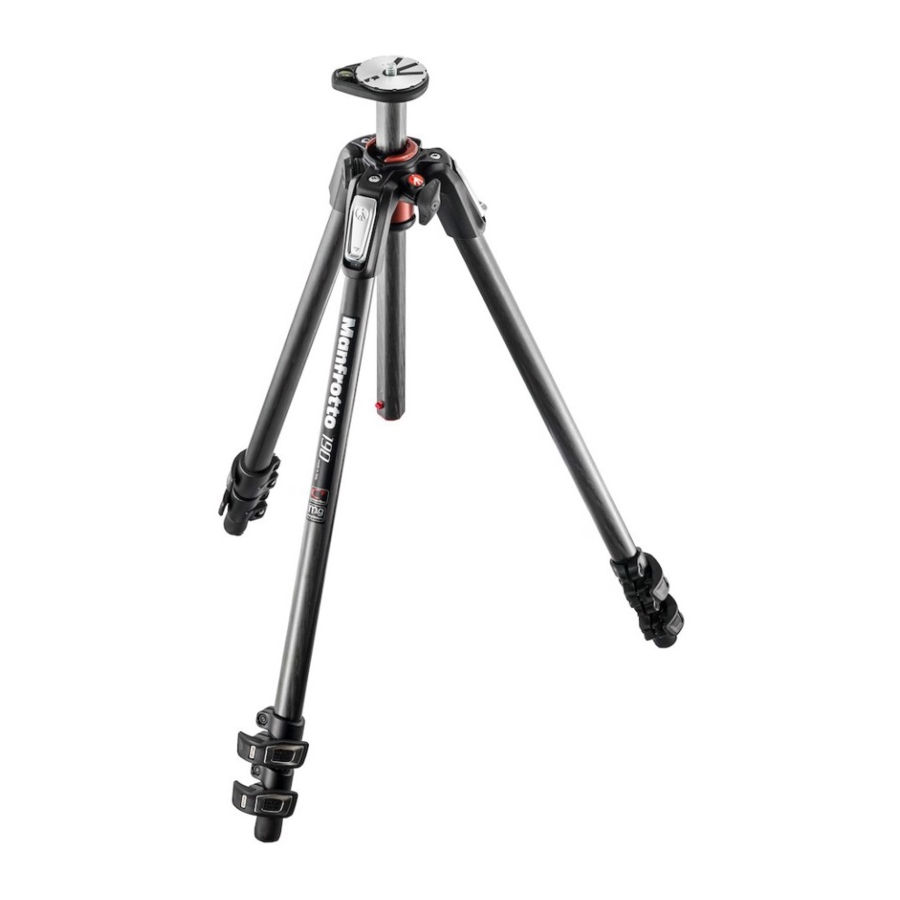

Conçu pour le photographe professionnel, il s'agit d'un trépied extrêmement polyvalent, idéal pour les appareils photo petit et moyen format, numériques ou conventionnels.

INSTRUCTIONS

190CXPRO3

190CXPRO4

055CXPRO3

055CXPRO4

CARACTÉRISTIQUES CLÉS :

• Une colonne centrale coulissante unique qui peut être utilisée aussi bien à la verticale qu'à l'horizontale.
• Chaque jambe peut être réglée indépendamment selon 4 angles d'écartement.
• Niveau à bulle.

INSTALLATION

1. Ouvrez les 3 jambes du trépied.
2. Pour régler la hauteur du trépied, chaque jambe est dotée d'extensions télescopiques qui peuvent être libérées en tournant le levier "A" sur le collier de verrouillage "B".
3. Une fois la hauteur désirée atteinte, verrouillez le levier "A".

MISE À NIVEAU

Le trépied est fourni avec un niveau à bulle "H" pour vous permettre de le mettre à niveau.

RÉGLAGE DE L'ANGLE DES JAMBES

Chaque jambe peut être réglée selon 4 angles d'écartement. Pour changer l'angle d'une jambe, rapprochez légèrement la jambe de la colonne centrale et appuyez sur le bouton de verrouillage "C" situé en haut de la jambe. Tout en maintenant le bouton enfoncé, sélectionnez le nouvel angle de jambe, puis relâchez le bouton "C" pour le verrouiller en position. L'angle de chaque jambe peut être ajusté indépendamment des deux autres jambes. La dernière position permet d'atteindre le niveau du sol.

RÉGLAGE DE LA HAUTEUR DE LA COLONNE CENTRALE

1. Pour libérer la colonne centrale "D", déverrouillez le bouton "E" et ajustez la hauteur de la colonne selon vos besoins.
2. Serrez le bouton "E" pour bloquer la colonne en position.

Remarque : Le meilleur verrouillage est obtenu en faisant pivoter la colonne centrale "D" jusqu'à aligner les pièces "X", "Y" avec le levier de verrouillage "E" comme indiqué sur la figure 3.

COLONNE CENTRALE HORIZONTALE

La colonne centrale coulissante peut également être utilisée à l'horizontale : cela permet non seulement de décaler l'appareil photo par rapport à la position des jambes, mais offre également le moyen le plus simple de photographier directement au-dessus :

• déverrouillez le bouton "E" (4.1)
• appuyez sur le bouton "Y" et, en même temps, soulevez complètement la colonne centrale "D" comme indiqué sur la figure 4.2
• tournez la colonne centrale "D" de 90° voir fig. 4.3
• glissez la colonne centrale "D" dans le trou "W" et verrouillez le bouton "E" (fig. 4.4)

COLONNE CENTRALE VERTICALE

Pour installer la colonne centrale en position verticale, procédez comme suit :

1. déverrouillez le bouton "E" et retirez com plètement la colonne centrale "D" comme indiqué sur la figure 5.1
   RETIREZ VOTRE MAIN DE LA COLONNE CENTRALE "D" pour éviter de vous pincer le doigt (voir fig. 5.2)

2. tout en maintenant votre autre main éloignée de la colonne "D", appuyez sur le bouton "Y" d'une seule main (5.3)
3. toujours en gardant votre autre main dégagée, avec la même main, faites pivoter la colonne centrale "D" en position verticale, voir fig. 5.4

MONTAGE ET DÉMONTAGE D'UNE TÊTE D'APPAREIL PHOTO

Retirez le capuchon "Z" (fig.1)
Montez la tête d'appareil photo sur la platine située en haut de la colonne centrale via la vis de montage 3/8" (vissez la tête dans le sens des aiguilles d'une montre). Soulevez ensuite la colonne centrale et, à l'aide d'un petit tournevis, serrez les trois vis de réglage "M" (fournies non montées) contre la base de la tête, en veillant à ne pas les forcer. Cette caractéristique unique fonctionne particulièrement bien avec les têtes Manfrotto grâce à leur base spécialement conçue, qui empêche la tête de se dévisser accidentellement. Pour retirer la tête, desserrez les vis de réglage "M" et dévissez la tête de la colonne (dans le sens inverse des aiguilles d'une montre).

REMARQUE

Pour une utilisation en extérieur, en particulier par temps venteux, il est possible de stabiliser le trépied : accrochez un contrepoids (non fourni) à l'anneau "L"

TRANSPORT

Le trépied dispose d'un anneau de suspension "T" pour une sangle de transport optionnelle

RÉGLAGE DE LA TENSION DE VERROUILLAGE DES JAMBES

Si les extensions télescopiques des jambes glissent même après avoir serré le levier de verrouillage "A", il sera nécessaire d'ajuster la tension de verrouillage.

Pour ce faire :

• retirez le capuchon "K"
• relâchez le levier de verrouillage "A"
• tournez la vis "P" dans le sens des aiguilles d'une montre à l'aide de la clé spéciale "N" fournie sur l'une des jambes du trépied.

Normalement, un tiers de tour suffira pour obtenir la tension de verrouillage correcte.

ENTRETIEN

Pour remplacer le collier de verrouillage "B" (fig. 1), veuillez utiliser une clé TORX numéro 25 (non fournie avec le produit).
